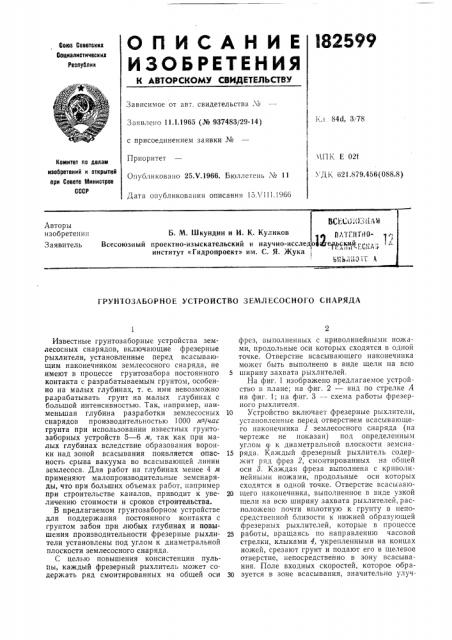

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик

Зависимое от авт, свидетельства ¹

1,л 84d, 3,78

Заявлено 11.1.1965 (№ 937483/29-14) с присоединением заявки №

Приоритет

Опубликовано 25.Ч.1966. Бюллетень ¹ 11

ЧПК Е 02f

У Д К, 621,879,456 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 15 Ч111.1966

ГРУНТОЗАБОРНОЕ УСТРОЙСТВО ЗЕМЛЕСОСНОГО СНАРЯДА

Известные грунтозаборные устройства землесосных снарядов, включающие фрезерные рыхлители, установленные перед всасывающим наконечником землесосного снаряда, не имеют в процессе грунтозабора постоянного контакта с разрабатываемым грунтом, особенно на малых глубинах, т. е. ими невозможно разрабатывать грунт на малых глубинах с большой интенсивностью. Так, например, наименьшая глубина разработки землесосных снарядов производительностью 1000 ма/час грунта при использовании известных грунтозаборных устройств 5 — 6 м, так как при малых глубинах вследствие образования воронки над зоной всасывания появляется опасность срыва вакуума во всасывающей линии землесоса. Для работ на глубинах менее 4 м применяют малопроизводительные земснаряды, что при больших объемах работ, например при строительстве каналов, приводит к увеличению стоимости и сроков строительства.

В предлагаемом грунтозаборном устройстве для поддержания постоянного контакта с грунтом забоя при любых глубинах и повышения производительности фрезерные рыхлители установлены под углом к диаметральной плоскости землесосного снаряда.

С целью повышения консистенции пульпы, каждый фрезерный рыхлитель может содержать ряд смонтированных на общей оси фрез, выполненных с криволинейными ножами, продольные оси которых сходятся в одной точке. Отверстие всасывающего наконечника может быть выполнено в виде щели на всю

5 ширину захвата рыхлителей.

На фиг. 1 изображено предлагаемое устройство в плане; на фиг. 2 — вид по стрелке А на фиг. 1; на фиг. 3 — схема работы фрезерного рыхлителя.

10 Устройство включает фрезерные рыхлители, установленные перед отверстием всасывающего наконечника 1 землесосного снаряда (на чертеже не показан) под определенным углом rp к диаметральной плоскости земсна15 ряда. Каждый фрезерный рыхлитель содер>кит ряд фрез 2, смонтированных на общей оси 8. Каждая фреза выполнена с криволинейными ножами, продольные оси которых сходятся в одной точке. Отверстие всасываю20 щего наконечника, выполненное в виде узкой щели на всю ширину захвата рыхлителей, расположено почти вплотную к грунту в непосредственной близости к нижней образующей фрезерных рыхлителей, которые в процессе

25 работы, вращаясь по направлению часовой стрелки, клыками 4, -укрепленными на концах ножей, срезают грунт и подают его в щелевое отверстие, непосредственно в зону всасывания. Поле входных скоростей, которое обра30 зуется в зоне всасывания, значительно улуч182599 шает условия приема грунта, снижает его

«просор» и обеспечивает высокую консистенцию пульпы..

При папильонировании вправо осноьную работу по грунтозабору выполняет правый рыхлитель, левый в это время производит подборку обрушенного, но не забранного грунта.

При папильонировании влево основная работа выполняется левым рыхлителем, а правый производит подборку.

Предмет изобретения

1. Грунтозаборное устройство землесосного снаряда, включающее фрезерные рыхлители, установленные перед всасывающим наконечником, отличающееся тем, что, с целью поддержания постоянного контакта грунтозаборного устройства с грунтом забоя и повышения производительности, фрезерные рыхлители

5 установлены под углом к диаметральной плоскости землесосного снаряда.

2. Устройство по п. 1, отличающееся тем, что, с целью повышения консистенции пульпы, каждый из фрезерных рыхлителей содержит

1о ряд смонтированных на общей оси фрез, выполненных с криволинейными ножами, продольные оси которых сходятся в одной точке.

3. Устройство по пп. 1 и 2, отличающееся тем, что отверстие всасывающего наконечника

15 выполнено в виде щели на всю ширину захвата рыхлителей.

182599

Уаг. 7 фиг .У
