Стенд для испытания сварного шва блока шестерен

Стенд для испытания сварного шва блока шестерен

Иллюстрации

Показать все

Реферат



Использование, сущность изобретения: устройство поворота первого захвата 4 выполнено в виде поставленной на валу 13 последнего первой кулачковой полумуфты 14, связанного с ней рычага 15 и привода. Стенд снабжен установленной на этом же валу 13 второй кулачковой полумуфтой 16с возможностью поворота и связанной с рычагом нагружающего устройства и находящейся во взаимодействии с первой кулачковой полумуфтой 14. Кулачки полумуфт 14 и 16 установлены с зазором в окружном направлении , величина которого больше шага фиксирующих выступов захвата 4. 5 ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕI+K)E ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ (21) 4920427/28 (22) 19.03.91 (46) 07.07.93. Бюл. ЛВ 25 (71) Нижегородский конструкторско-технологический институт автомобильной про, мышленности . (72) В.И.Маэенков (56) Авторское свидетельство СССР

М 368512, кл. G 01 М 17/04, 1973.

Авторское свидетельство СССР

N . 1164577, кл. G 01 М 17/04, 1985. (54) СТЕНД ДЛЯ ИСПЪ|ТАНИЯ СВАРНОГО .ШВА БЛОКА ШЕСТЕРЕН

„„5U ÄÄ 1826009 А1 (я)э G 01 М 13/00, 13/02, 17/04 (57) Использование, сущность изобретения: устройство поворота первого захвата 4 выполнено в виде поставленной на валу 13 последнего первой кулачковой полумуфты

14, связанного с ней рычага 15 и привода.

Стенд снабжен установленной на этом же валу 13 второй кулачковой полумуфтой 16 с воэможностью поворота и связанной с рычагом нагружающего устройства и. находящейся во взаимодействии с первой кулачковой полумуфтой 14. Кулачки полумуфт 14 и 16 установлены с зазором в окружном направлении, величина которого больше шага фиксирующих выступов захвата 4. 5 ил.

1826009

10

Изобретение относится к испытательной технике и может быть использовано для проверке на прочность сварных швов составных блоков шестерен, а также и для испытания упругих элементов, Цель изобретения — упрощение конструкции и повышение надежности стенда.

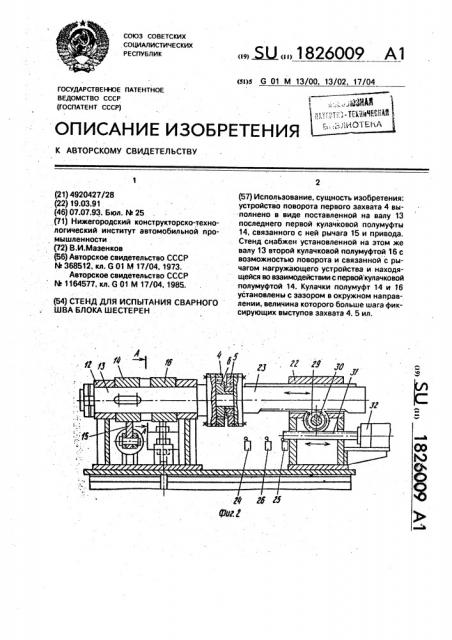

На фиг. 1 изображен предлагаемый стенд, вид спереди; на фиг. 2 — продольный разрез верхней части стенда; на фиг. 3— разрез А-А на фиг. 2; на фиг. 4- разрез Б-Б на фиг. 1; на фиг. 5 — разрез В-B на фиг. 1. . Стенд для испытания сварных швов содержит станину 1, на которой установлены две головки первая 2 и вторая 3 со сменными захватами соответственно первым 4 и вторым 5 для фиксации в них испытуемого изделия 6, устройство 7 поворота первого захвата 4, механизм 8 продольного перемещения второго захвата 5, нагружающее устройство 9, защитный кожух 10, закрывающий захваты 4 и 5 во время испытаний, и пульт 11 управления с показывающими приборами.

Первая головка 2 включает в себя корпус 12, вал 13 с первым захватом 4, установленный в подшипниках корпуса 12 и несущий жестко закрепленную первую кулачковую поулмуфту 14 с дополнительным рычагом 15 и свободно насаженную вторую кулачковую полумуфту 16 с рычагом 17. Причем кулачковые полумуфты 14 и 16 находятся в зацеплении друг с другом.

Крайние положения рычага t7 ограничиваются конечными выключателями 18, 19 и упорами 20, 21.

Вторая головка 3 состоит из корпуса 22, вала 23 со скользящей шпонкой, зубчатой нарезкой и соединенного со вторым захватом 5, установленного в отверстии корпуса

22 и имеющего возможность только продольного перемещения. Крайние положения вала 23 ограничиваются конечными выключателями 24 и 25, а промежуточное— конечным выключателем 26.

Устройство 7 поворота первого захвата

4 включает в себя гидроцилиндр 27, закрепленный шарнирно одним концом в кронштейне 28, установленном на верхней плите станины 1, а другим — на дополнительном рычаге 15 первой кулачковой полумуфты 14.

Механизм 8 продольного перемещения второго захвата 5 состоит иэ шестерни 29, смонтированной на валу 30 и находящейся в зацеплении с зубчатой нарезкой вала 23 и зубчатой рейкой 31, соединенной с гидроцилиндром 32. Для перемещения вала 23 вручную предусмотрен маховик . 33, установленный на валу 30.

4 с

Нагружающее устройство 9 состоит из нагружающего элемента (гидроцилиндра)

34, шарнирно закрепленного одним концом на станине 1, а другим через тягу 35, датчик силы 36 и тягу 37 — с рычагом 17 второй кулачковой полумуфты 16.

Стенд работает следующим образом.

Испытуемый блок шестерен 6 одной из шестерен устанавливается вручную в первый захват 4 путем ввода зубчатого венца испытуемой шестерни в аналогичный венец с внутренним зацеплением первого захвата

Закрывается кожух 10 и включается в

"5 работу видроцилиндр 32. Рейка 31, связанная с гидроцилиндром 32, через шестерню

29 перемещает вал 23 вместе со вторым захватом 5 влево до тех пор, пока захват 5 не упрется в торец венца испытываемого

20 блока шестерен 6 (в случае непопадания зубьев захвата 5 со впадинами между зубь . ями венца блока шестерен 6);

В этот же момент срабатывает конечный выключатель 26 и включает с некоторой

25 задержкой во времени в работу гидроцилиндр 27 устройства 7 поворота первого захвата 4. Под действием усилия от штока гидроцилиндра 27 рычаг 15 вместе с первой кулачковой полумуфтой 14 поворачивает

30 вал 13 с первым захватом 4, в котором помещен испытываемый блок шестерен 6, до тех пор, пока не совместятся впадины второго захвата 5 с зубьями второго венца блока шестерен 6. В момент поворачивания

35 кулачки первой полумуфты 14 не взаимодействуют с кулачками второй кулачковой полумуфты 16 иэ-за наличия зазора "а" между кулачками этих полумуфт 14 и 16.

Как только произойдет совмещение

40 впадин с зубьями вал 23 получит возможность дальнейшего продольного перемещения от гидроцилиндра 32 до.полного захода второго захвата 5 на венец шестерни блока

6.

45 В случае, если совпадение впадин второго захвата 5 с зубьями венца блока wec. терен б произойдет во время первого перемещения вала 23, последний продвинется влево до полного захода второго за50 хвата 5 на венец шестерни блока шестерен

6, при этом срабатывания гидроцилиндра 32 от конечного выключателя 26 не произойдет из-за задержки сигнала по времени от него, рычаг которого отклонится, а затем, при

55 дальнейшем ходе вала 23, вновь возвратится в исходное положение.

Останов вала 23 в крайнем левом положении при этом осуществляется конечным выключателем 24 и одновременно от него же золотниковое устройство гидроцилинд1826009 ра 32 переводится в нейтральное положение, а гидроцилиндр 27 поворотного устройства 7 устанавливается на свободный слив рабочей жидкости из обеих полостей.

После завершения операции по фикса- 5 ции испытуемого блока шестерен 6 в захватах 4 и 5 включается нагружающий элемент (гидроцилиндр) 34 нагружающего устройства 9.

Нагружающий элемент 34 через тягу 35; 10 датчик силы 36, тягу 37 поворачивает рычаг

17 вместе со второй кулачковой полумуфтой

16, который выбирает зазор "а" между кулачковыми полумуфтами 14 и 16, и воздействует через эти кулачки на первую 15 полумуфту 14, а вместе с ней и на вал 13 с передним захватом 4, тем самым нагружая испытываемый блок шестерен 6 определенной нагрузкой (крутящим моментом).

Эта нагрузка выдерживается опреде- 20 ленное время, а затем снимается путем переключения нагружающего элемента 34 на обратный ход до возвращения рычага 17 в исходное положение. Отключение нагружающего элемента 34 происходит по сигналу 25 от конечного выключателя 19.

В случае среза сварного шва испытываемого блока шестерен 6 рычаг 17 под действием усилия нагружающего элемента 34 . продолжает движение вместе с поворотом 30 вала 13 до тех пор, пока не сработает конечный выключатель 18 и не даст сигнал на переключение нагружающего элемента 34 на обратный хоД до занятия им исходного положения, где конечный выключатель 19 35 отключит нагружающийалемент 34.

Возможно и плавное нагружение испытываемого блока шестерен 6 вплоть до разрушения сварного шва, путем плавного нарастания нагружающего усилия нагружа- 40 ющим элементом 34.

После завершения испытаний по сигналу от койечного выключателя 20 включается гидроцилиндр 32, рейка 31, перемещаясь . влево„вращает шестерню 29 и отводит вал 45

23 вместе со вторым захватом 5 в правое крайнее положение. При этом второй захват

5 выхсдит из зацепления с венцом испытуемого блока шестерен 6. После этого открывается кожух 10 и вынимается из первого захвата 4 испытанный блок шестерен 6.

Процесс испытания закончен.

Таким образом, в предлагаемой конструкции стенда для испытания сварного шва блока шестерен, благодаря тому, что нагружающее и поворотное устройства выполнены в виде находящихся в зацеплении кулачковых полумуфт с рычагами, соединенными каждый со своим приводом и смонтированных на одном из валов с захватом, первый — неподвижно, а второй — свободно, обеспечивается простота конструкции и надежность работы стенда.

Формула изобретения

Стенддля испытания сварного шва блока шестерен, содержащий станину, на которой размещены две головки с имеющими фиксирующие выступы захватами для закрепления концов испытуемого изделия, устройство поворота первого захвата, механизм продольного перемещения второго захвата и.нагружающее устройство, состоящее из рычага и связанного с ним нагружающего элемента, о т л и ч а ю щ и йс я тем, что, с целью упрощения конструкции и повышения надежности стенда, устройство поворота первого захвата выполнено в виде установленной неподвижно на валу последнего первой кулачковой полумуфты, связанного с ней дополнительного рычага и привода, соединенного с последним и закрепленного на станине. стенд снабжен установленной на валу первого захвата с воэможностью поворота и связанной с рычагом нагружающего устройства второй кулачковой полумуфтой для взаимодействия с первой кулачковой полумуфтой, кулачки полумуфт установлены с зазором в окружном направлении, величина которого больше шага фиксирующих выступов захвата.

1826009

1826009
