l826I3

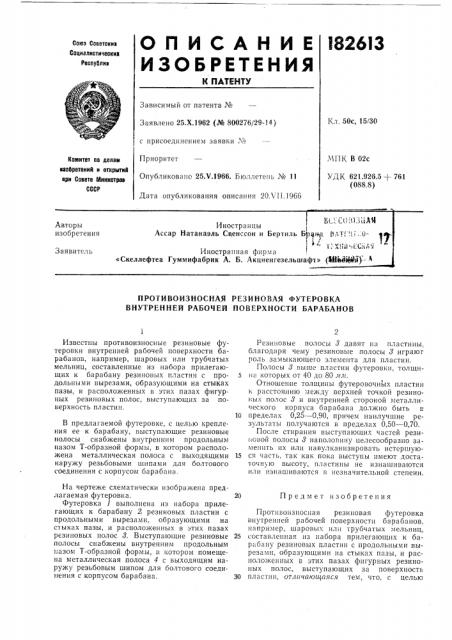

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Сооетскиа

Социалистические

Республик

Зависимый от патента №

Кл. 50с, 15/30

Заявлено 25.Х.1962 (№ 800276/29-14) с присоединением заявки М

Приоритет.ЧПК В 02с

УДК 621.926.5+ 761 (088.8) Комитет по делам иеобретеиий и открытиИ ори Совете Миииотрев

СССР

Опубликовано 25.Ч.1966. Бюллетень № 11

Дата опубликования описания 20Л 11.1966

ПРОТИВОИЗНОСНАЯ РЕЗИНОВАЯ ФУТЕРОВКА

ВНУТРЕННЕЙ РАБОЧЕЙ ИОВЕРХНОСТИ БАРАБАНОВ

Известны противоизносные резиновые футеровки внутренней рабочей поверхности барабанов, например, шаровых или трубчатых мельниц, составленные из набора прилегающих к барабану резиновых пластин с продольными вырезами, образующими на стыках пазы, и расположенных в этих пазах фигурных резиновых полос, выступающих за IIoверхность пластин.

В предлагаемой футеровке, с целью крепления ее к барабану, выступающие резиновые полосы снабжены внутренним продольным пазом T-образной формы, в котором расположена металлическая полоса с выходящими наружу резьбовыми шипами для болтового соединения с корпусом барабана.

На чертеже схематически изображена предлагаемая футеровка.

Футеровка 1 выполнена из набора прилегающих к барабану 2, резиновых пластин с продольными вырезами, образующими на стыках пазы, и расположенных в этих пазах резиновых полос 8. Выступающие резиновые полосы снабжены внутренним продольным пазом Т-образной формы, в котором помещена металлическая полоса 4 с выходящим наружу резьбовым шипом для болтового соединения с корпусом барабана.

Резиновые полосы 3 давят на пластины, благодаря чему резиновые полосы 8 играют роль замыкающего элемента для пластин.

Полосы 8 выше пластин футеровки, толщи5 на которых от 40 до 80 лл.

Отношение толщины футеровочных пластин к расстоянию между верхней точкой резиновых полос 8 и внутренней стороной металлического корпуса барабана должно быть в

1G пределах 0,25 — 0,90, причем наилучшие результаты получаются в пределах 0,50 — 0,70.

После стирания выступающих частей рези»овой полосы 8 наполовину целесообразно заменить их или навулканизировать истершую15 ся часть, так как пока выступы имеют достаточную высоту, пластины не изнашиваются нли изнашиваются в незначительной степени.

20 Предмет изобретения

Протиьоизносная резиновая футеровка внутренней рабочей поверхности барабанов. например, шаровых или трубчатых мельниц, 25 составленная из набора прилегающих к барабану резиновых пластин с продольными вырезами, образующими на стыках пазы, и расположенных в этих пазах фигурных резинопых полос, выступающих за поверхность

30 пластин, отличающаяся тем, что. с целью!

82613

Сосзавптель И. Рудакова

Редактор В. Сорокин екред Г. Е. Летровскаи Корректоры; Л. Е. Марисии и Е. М. Коврижкина

Заказ 1945/18 Тираж 900 Формат бум. б0;к,90 /з Объем 0,13 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типографии, пр. Сапунова, д. 2 крепления футеровки к барабану, выступаю шие резиновые полосы снабжены внутренним продольным пазом Т-образной формы, v, котором расположена металлическая полоса с выходящими наружу резьбовыми шипами для болтового соединения с корпусом барабана.
