Графитированный электрод

Графитированный электрод

Иллюстрации

Показать все

Реферат



Существо изобретения: графитированные электроды собираются из отдельных блоков посредством ниппелей, содержат полый канал, выполненный проходящим из центральных зон к вышерасположенным участкам боковой поверхности электрода. Повышение качества выплавляемого из магнезиального сырья электротехнического периклаза обеспечивается за счет того, что газы отводятся из реакционной подэлектродной зоны через полые каналы указанной конфигурации. 2 ил.

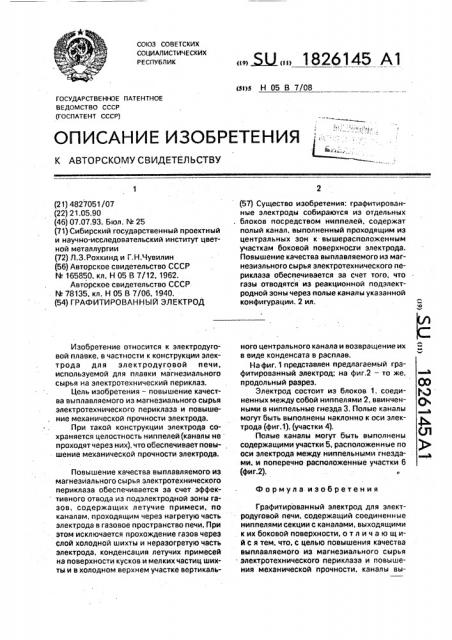

СО!ОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)s Н 05 В 7/08

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Формула изобретения

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4827051 /07 (22) 21.05.90 (46) 07.07,93. Бюл. М 25 (71) Сибирский государственный проектный и научно-исследовательский институт цветной металлургии (72) Л.Ç.Рохкинд и Г,Н.Чувилин (56) Авторское свидетельство СССР

М 165850, кл, Н 05 В 7/12, 1962.

Авторское свидетельство СССР

М 78135, кл. Н 05 В 7/06, 1940. (54) ГРАФИТИРОВАННЫЙ ЭЛЕКТРОД

Изобретение относится к электродуговой плавке, в частности к конструкции электрода для электродуговой печи, используемой для плавки магнезиального сырья на электротехнический периклаз.

Цель изобретения — повышение качества выплавляемого из магнезиального сырья электротехнического периклаза и повышение механической прочности электрода.

При такой конструкции электрода сохраняется целостность ниппелей (каналы не проходят через них), что обеспечивает повышение механической прочности электрода.

Повышение качества выплавляемого из магнезиального сырья электротехнического периклаза обеспечивается за счет эффективного отвода из подэлектродной зоны ramie, содержащих летучие примеси, по каналам, проходящим через нагретую часть электрода в газовое пространство печи. При этом исключается прохождение газов через слой холодной шихты и неразогретую часть электрода, конденсация летучих примесей на поверхности кусков и мелких частиц шихты и в холодном верхнем участке вертикаль„„5U,, 1826145 А1 (57) Существо изобретения: графитированные электроды собираются из отдельных блоков посредством ниппелей, содержат полый канал, выполненный проходящим иэ центральных зон к вышерасположенным участкам боковой поверхности электрода.

Повышение качества выплавляемого из магнеэиэльного сырья электротехнического периклаза обеспечивается за счет того, что газы отводятся из реакционной подэлектродной эоны через полые каналы указанной конфигурации. 2 ил. ного центрального канала и возвращение их в виде конденсата в расплав.

На фиг. 1 представлен предлагаемый графитированный электрод; на фиг.2 — то же, продольный разрез, Электрод состоит из блоков 1. соединенных между собой ниппелями 2, ввинченными в ниппельные гнезда 3. Полые каналы могут быть выполнены наклонно к оси электрода (фиг.1), (участки 4).

Полые каналы могут быть выполнены содержащими участки 5, расположенные по оси электрода между ниппельными гнездами, и поперечно расположенные участки 6 (фиг.2).

Графитированный электрод для электродуговой печи, содержащий соединенные ниппелями секции с каналами, выходящими к их боковой поверхности, о т л и ч а ю щ ий с я тем, что, с целью повышения качества выплавляемого из магнезиального сырья электротехнического периклаза и повышения механической прочности, каналы вы1826145 Фиг.I

Фиг.2

Составитель Л.Рохкинд

Техред М.Моргентал Корректор М.Керецман

Редактор С.Кулакова

Заказ 2323 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 полнены проходящими из центральных зон к выверасположенным относительно рабочего торца электрода участкам боковой поверхности секции.
