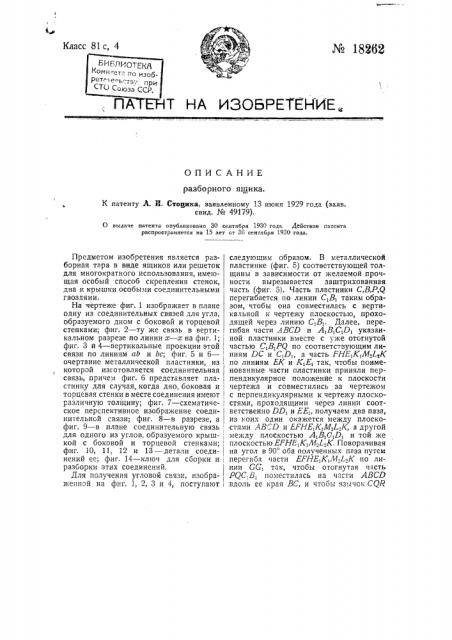

Класс 81с, 4 № 18262
Т kA ИЗОБРЕТЕНИЕ.
ОПИСАНИЕ разборного ящика.
К патенту Л. Е. Стопика, заявленному 13 июня 1929 года (заяв. свид. № 49179).
О выдаче патента опубликовано 30 сентября 1930 года. Действие гатснта распространяется на 15 лет от 30 сентября 1930 года.
Предметом изобретения является разборная тара в виде ящиков или решеток для многократного использования, имеющая особый способ скрепления стенок, дна и крышки особыми соединительными гвоздями.
На чертеже фиг. 1 изображает в плане одну из соединительных связей для угла, образуемого дном с боковой и торцевой стенками; фиг. 2 — ту же связь в вертикальном разрезе по линии ж — z на фиг. 1; фиг. 3 и 4 — вертикальные проекции этой связи по линиям ab и bc; фиг. 5 и 6— очертание металлической пластинки, из которой изготовляется соединительная связь, причем фиг. 6 представляет пластинку для случая, когда дно, боковая и торцевая стенки в месте соединения имеют различную толщину; фиг, 7 — схематическое перспективное изображение соединительной связи; фиг. 8 — в разрезе, а фиг. 9 — в плане соединительную связь для одного из углов, образуемого крышкой с боковой и торцевой стенками; фиг. 10, 11, 12 и 13 — детали соединений ее; фиг. 14 — ключ для сборки и разборки этих соединений.
Для получения угловой связи, изображенной на фиг. 1, 2, 3 и 4, поступают следующим образом. В металлической пластинке (фиг. 5) соответствующей толщины в зависимости от желаемой прочности вырезывается заштрихованная часть (фиг. 5). Часть пластинки С,В,РД перегибается по линии C,В, таким образом, чтобы она совместилась с вертикальной к чертежу плоскостью, проходящей через линию С В,. Далее, перегибая части ЛВСЮ и А,B,C,D, указан ной пластинки вместе с уже отогнутой частью С,В,PQ по соответствующим линиям DC и C,D,, а часть FHF,К,М L K по линиям ЕК и К,Е, так, чтобы поименованные части пластинки приняли пер пендикулярное положение к плоскости чертежа и совместились за чертежом, с перпендикулярными к чертежу плоско,стями, проходящими через линии соот ветственно DD, и ЕЕ„получаем два паза, из коих один окажется между плоскостями ABСВ и EFHE,Ê,Ì,LÊ, а другой между плоскостью А,В,С,D, и той же плоскостью EFHE,Ê,hfL.Ê. Поворачивая на угол в 90 оба полученных паза путем, перегиба части EFHE,К,М.1.К по ли нии GG так, чтобы отогнутая часть РСС.В, поместилась на части ABCD вдоль ее края ВС, и чтобы язычок CQR лег под частью В,Е1C,K, (можно и поверх последней), получим два паза m и m (фиг. 1, 2, 3, 4 и 7) для боковой и и торцевой стенки и, (фиг.1). Часть РОС,В, приклепывается к части ABCD одной или несколькими заклепками d (фиг. 1), а язычок CQR с частью D,Å,C,K, заклепкой d, (фиг. 2, 3 и 4).
После этого перегибают LMK Ê по линии КК и 1,МК,К по линии К,К (фиг. 5) так, чтобы LMK>K и L(M,K(K.. заняли положение, соответственно перпендикулярное к ныне занимаемому положению частеи ЕК,CD и Е1К С,D>, наконец, перегибают часть EMOiV по линии ЖО так, чтобы она образовала прямой угол с ныне занимаемым положением части K,ÊNÎ, а часть Л,М,И,О перегибают по линии O,N, так, чтобы она образовала прямой угол с ныне занимаемым положением части К,К О,М, (фиг.5); при этом образуется паз р (фиг. 2, 3, 4 и 7) для угла дна q (фиг. 2) ящика.
Части LADON и L,M,O,N, соединяются заклепкой d> (фиг. 2, 3 и 4). Для ящиков, у которых щиты боковых и торцевых стенок имеют в углах одинаковую толщину (причем толщина дна может быть отличной от толщины углов), все соединительные связи для дна делаются совершенно одинаковыми. Для заклепок . ddt u d, выштамповываются в пластинках (фиг. 5 и 6) в соответствующих местах отверстия.
В случаях, когда толщина торцевых стенок Е1О, и боковых стенок FD (фиг. 6) будет разная, изготовление соединительных связей будет аналогично описанному, но перегибание отдельных частей должно быть сделано так, чтобы получить попарно симметрично располо>кенные пазы для боковых и торцевых стенок. Для скрепления второй торц вой стенки с обеими торцевыми стенками со стороны замка, употребляются две соединительные связи, аналогичные описанным, но с той разницей, что при изготовлении одной из них, вырезывается (удаляется) часть АМК,К (фиг. 5), благодаря чему получается соединительная связь вида, изображенного на фиг. 8 и 9 (фиг. 9— изображение в плане, фиг. 8 — изображение в разрезе по линии х> — х, фиг. 9), у которой нет трехгранного угла, а имеется прорез для вдвигания крышки. Для получения же второй соединительной связи с симметрично расположенным прорезом для вдвигания крышки удаляется (вырезывается) часть L,Ì,K,K,. Крышка с передней стороны ящика вдвигается в пазы р, (фиг, 8) до тех пор, пока она не упрется в пазы р (фиг. 2, 3 и 4) двух нормальных соединительных связей.
Описанные соединительные связи, в свою очередь, скрепляются со стенками ящика посредством болтов h,, проходящих через отверстия, вырезанные в щеках пазов соединительных связей, и через соответствующие отверстия в щитах стенок, причем гайка должна быть навинчена на болт с внутренней стороны ящика. Вместо обыкновенных болтов, удобных при тонких щитах на фиг. 10,!1, 12 и 13 изображены особые соединения, состоящие из стержня r, у которого через отверстие на конце проходит шпилька t (фиг. 10 и 11); стержень вса>кивается во вдетую с наружной стороны ящика трубку Т (фиг. 12 и 13), имеющую прорезы и для прохода шпильки 1 (фиг. 10 и 11) и прорезы и, (фиг, 12 и 13), в которые шпилька t поступает путем поворота ключом (фиг. 14) стержня r (фиг. 10 и 11), для чего у ключа имеются пальцы вкладываемые в отверстия f (фиг. 10 и 11) головки стержня r, Для того, чтобы снаружи ящика нельзя было повернуть трубку Т, в головке ее 1, сделан прилив s, входящий в соответствующий прорез (фиг. 2) в стенке паза. Прорез стенки паза выштамповывается в пластинке (фиг. 5 и 6) одновременно при выштамповывании самой пластинки.
Предмет патента.
Разборный ящик, отличаюи ийся применением оковок с гнездами и, т, и р для стенок, крышки и днища ящика, в которых последние закрепляются помощью болтиков с гайками или кнопок е,е, каковые оковки согнуты из плоских заготовок (фиг. 5 и 6) А,А,Н,F, снабженных вырезами, образующими язычки L,Ì,О,N и
Е,М,О,Ж,.
