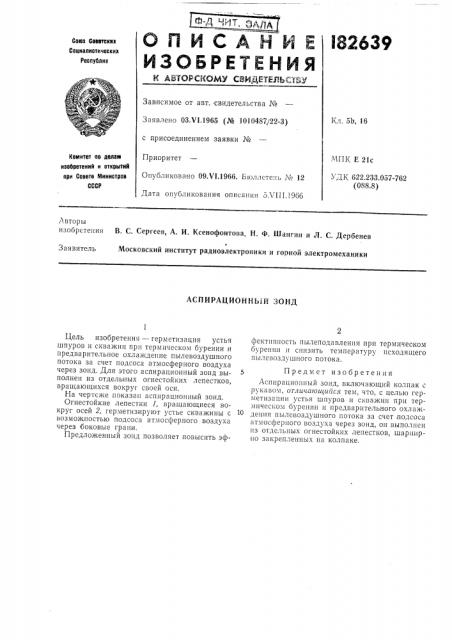

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено ОЗ.И.1965 (№ 1010487J22-3) с присоединением заявки №

Приоритет

Опубликовано 09Л 1,1966, Ьюллстепь № 12

Дата опубликования описания 5Х111.19бб

Кл. 5b, 16

МПК Е 21с комитет по делам изаоретений н открытий при Совете Министров

СССР

l ËK 622 233.057-762 (088.8) Авторы изобретения

В, С. Сергеев, А. И. Ксенофонтова, H. Ф. Шангин и Л. С. Дербенев

Московский институт радиоэлектроники и горной электромеханики

Заявитель

АСПИРАЦИОННЬ1Й ЗОНД

Цель изобретения — герметизация устья шпуров и скважин при термическом бурении и предварительное охлаждение пылевоздушного потока за счет подсоса атмосферного воздуха через зонд. Для этого аспирационный зонд выполнен из отдельных огнестойких лепестков, вращающихся вокруг своей оси.

На чертеже показан аспирациоцный зонд.

Огнестойкие лепестки 1, вращающиеся вокруг осей 2, герметизируют устье скважины с возможностью подсоса атмосферного воздуха через боковые грани.

Предложенный зонд позволяет повысить эффективность пылеподавления при термическом буренин н снизить температуру исходящего пылевоздушного потока.

5 Предмет изобретения

Асппрацио ный зонд, включающий колпак с рукавом, отличающийся тем, что, с целью герметизации устья шпуров и скважин при термическом бурении и предварительного охлаждения пылевоздушного потока за счет, подсоса атмосферного воздуха через зонд, он выполнен из отдельных огнестойких лепестков, шарнирно закрепленных на колпаке.

f82639
