I8264l

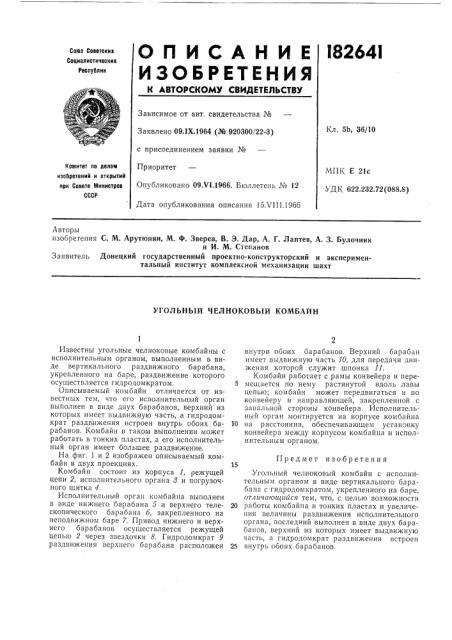

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 09.IX.1964 (¹ 920300/22-3) с присоединением заявки №

Приоритет

Опубликовано 09.VI.1966. Бюллетень № 12

Дата опубликования описания 15 VIII.1966

Кл. 5b, 36/10

Комитет по делам изобретений и открытий при Совете Министров

СССР

М11К Е 2Ic

УДК 622,232.72(088.8) Авторы изобретения С. М. Арутюнян, М. Ф. Зверев, В. Э. Дар, А. Г. Лаптев, А. 3. Булочник и И. М. Степанов

Заявитель Донецкий государственный проектно-конструкторский и экспериментальный институт комплексной механизации шахт

УГОЛЬНЫЙ ЧЕЛНОКОВЫЙ КОМБАЙН

Известны угольные челноковые комбайны с исполнительным органом, выполненным в виде вертикального раздвижного барабана, укрепленного на баре, раздвижение которого осуществляется гидродомкратом.

Описываемый комбайн отличается от известных тем, что его исполнительный орган выполнен в виде двух барабанов, верхний из которых имеет выдвижную часть, а гидродомкрат раздвижения встроен внутрь обоих барабанов. Комбайн в таком выполнении может работать в тонких пластах, а его исполнительный орган имеет большее раздвижение.

На фиг. 1 и 2 изображен описываемый комбайн в двух проекциях.

Комбайн состоит из корпуса 1, режущей цепи 2, исполнительного органа 8 и погрузочного щитка 1.

Исполнительный орган комбайна выполнен в виде нижнего барабана б и верхнего телескопического барабана б, закрепленного на неподвижном баре 7. Привод нижнего и верхнего барабанов осуществляется режущей цепью 2 через звездочки 8. Гидродомкрат 9 раздвижения верхнего барабана расположен внутри обоих барабанов. Верхний барабан имеет выдвижную часть 10, для передачи движения которой служит шпонка 11.

Комбайн работает с рамы конвейера и пере5 мещается по нему растянутой вдоль лавы цепью; комбайн может передвигаться и по конвейеру и направляющей, закрепленной с завальной стороны конвейера. Исполнительный орган монтируется на корпусе комбайна

10 на расстоянии, обеспечивающем установку конвейера между корпусом комбайна и исполнительным органом.

Предмет изобретения

Угольный челHîêîâûé комбайн с исполнительным органом в виде вертикального барабана с гидродомкратом, укрепленного на баре, отлача)ощийся тем, что, с целью возможности

20 работы комбайна в тонких пластах и увеличения величины раздвижения исполнительного органа, последний выполнен в виде двух барабанов, верхний из которых имеет выдвижную часть, а гидродомкрат раздвижения встроен

25 внутрь обоих барабанов.

382641

+il8. 1
