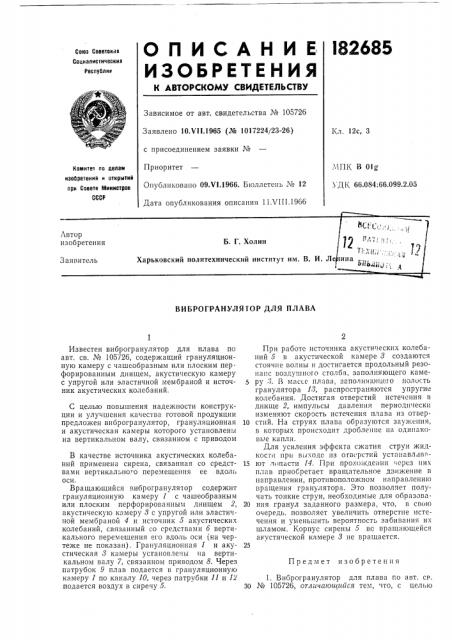

О П И С А Н И Е l82685
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Респуслии
Зависимое от авт. свидетельства № 105726
Заявлено 10Л 11.1965 (№ 1017224/23-26) с присоединением заявки №
Приоритет
Опубликовано 09.VI.1966. Бюллетень № 12
Дата опубликования описания 11.VI I I.1966
Кл. 12с, 3
I11K В Olg
УДК 66.084:66.099.2.05
Комитет по делам изосретеиий и открытий при Совете Мииистров
СССР
ВИБРОГРАНУДЯ 1 ОР ДЛЯ ПДАВА
Предмет изобретения
Известен виброгранулятор для плава по авт. св. № 105726, содержащий грануляционную камеру с чашеобразным или плоским перфорированным днищем, акустическую камеру с упругой или эластичной мембраной и источник акустических колебаний.
С целью повын ения надежности конструкции и улучшения качества готовой продукции предложен виброгранулятор, грануляционная и акустическая камеры которого установлены на вертикальном валу, связанном с приводом
В качестве источника акустических колебаний применена сирена, связанная со средствами вертикал но."о перемещения ее вдоль оси.
Вращающийся виброгранулятор содержит грануляционную камеру 1 с чашеобразным или плоским перфорированным днищем 2, акустическую кзмеру 3 с упругой или эластичной мембраной 4 и источник 5 акустических колебаний, связанный со средствами б вертикального перемещения его вдоль оси (на чертеже не показан). Грануляционная 1 и акустическая 3 камеры установлены на вертикальном валу 7, связанном приводом 8. Через патрубок 9 плав подается в грануляционную камеру 1 по каналу 10, через патрубки 11 и 12 подается воздух в сиречу 5.
При работе источника акусти еских колебаний 5 в акустической камере 3 создаются стоячие волны и достигается продольный резонанс воздушното столба, заполняющего каме5 ру >. В массc плавя, .заполнгиощего полость гранулятора 13, распространяются упругие колебания. Достигая отверстий истечения в днище 2, импульсы давления периоднчески изменяют скорость истечения плава из отвер10 стий. На струях плава образуются заужения, в которых происходит дробление на одинаковьте ка пл и.
Для усиления эффекта сжатия струи жидKGcãè при выходе из отверстий устанавлив15 ют л1пасти 14, llpH прохождении - срез них плав приобретает вращательное движение в направлении, противоположном направлению вращения гранулятора. 3TQ позволяет получать тонкие струи, необходимые для образова20 ния гранул заданного размера, что, в сво|о очередь. позволяет увеличить отверстие истечения и уменьшить вероятность забивания их шламом. Корпус сирены 5 вс вращающейся акустической камере 3 не вращается.
1. Виброгранулятор для плава по авт. ср.
30 № 105726, отлача ощийся тем, что, с целью
182685
Составитель Т. М. Козлова
Редактор Л. Г. Герасимова Техред A. А. Камышникова Корректор М. П. Ромашова
Заказ 2036/11 Тираж 900 Формат бум. 60)(90 /з Объем 0,16 изд. л. Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д, 4
Типография, пр. Сапунова, 2 повышения надежности конструкции и улучгнения качества готовой продукции, грануляционная и акустическая камеры установлены па вертикальном валу, связанном со средствами привода.
2. Внброгранулятор по и. 1, отличающийся тем. что в качестве источника акустических колебаний применена сирена, связанная со средствами вертикального перемещения ее
5 вдоль оси.
