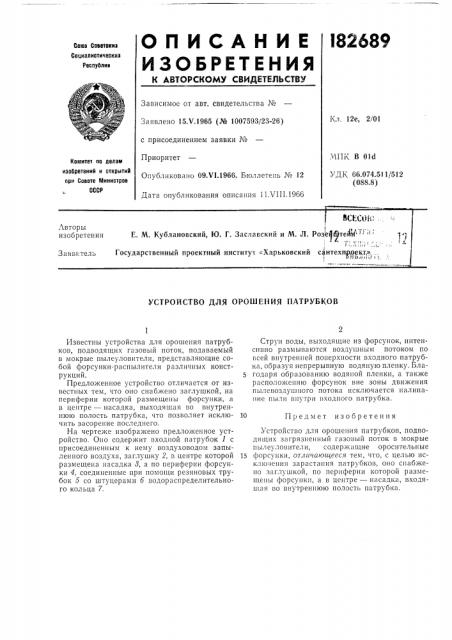

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Содиалистическиз

Республин

Зависимое от авт. свидетельства №

Заявлено 15Х.1965 (№ 1007593/23-26) с присоединением заявки №

Приоритет

Опубликовано 09Х1.1966. Бюллетень № 12

Дата опубликования описания 1 I.VI I I.19бб

Кл. 12е, 2/01.МП1i; В 01d

УДК 66.074.511/512 (088,8) Комите по делам изобретений и открытий при Совете Министров

СССР

УСТРОЙСТВО ДЛЯ ОРОШЕНИЯ ПАТРУБКОВ

Известны устройства для орошения патрубков, подводящих газовый поток, подаваемый в мокрые пылеуловители, представляющие собой форсунки-распылители различных конструкций.

Предложенное устройство отличается от известных тем, что оно снабжено заглушкой, на периферии которой размещены форсунки, а в центре — насадка, выходящая во внутреннюю полость патрубка, что позволяет исключить засорение последнего.

На чертеже изображено предложенное устройство. Оно содержит входной патрубок 1 с присоединенным к нему воздуховодом запыленного воздуха, заглушку 2, в центре которой размещена насадка 8, а по периферии форсунки 4, соединенные при помощи резиновых трубок б со штуцерами б водораспределительного кольца 7.

Струи воды, выходяшие из форсунок, интенсивно размываются воздушным потоком по всей внутренней поверхности входного патрубка, образуя непрерывную водяную пленку. Благодаря образованию водяной пленки, а также расположению форсунок вне зоны движения пылевоздушного потока исключается налипание пыли внутри входного патрубка.

10 Предмет изобретения

Устройство для орошения патрубков, подводящих загрязненный газовый поток в мокрые пылеуловители, содержащие оросительные

15 форсунки, отличающееся тем, что, с целью исключения зарастания патрубков, оно снабжено заглушкой, по периферии которой размещены форсункп, а в центре — насадка, входящая во внутреннюю полость патрубка.

182689 сз

Щ ъ Ю

11 аФ ь

Ь, Ч

Составитель Ф. В. Федорова

Редактор Л. К. Ушакова Техред А. А. Камышникова Корректоры: Т. Н. Костикова и Е. Д. Курдюмова

Заказ 2036(14 Тираж 1000 Формат бум. 60+90 /з Объем 0,1 изд. л. Подписное

ЦНИИПИ Комигета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
