Смазочная композиция для резания металлов

Смазочная композиция для резания металлов

Иллюстрации

Показать все

Реферат



Сущность изобретения: смазочная композиция содержит, мас.%: стеарат цинка1-5; порошок мела 1-10; N-метилпирролидон 20-40; полиоксиэтилированную стеариновую кислоту остальное. 2 табл.

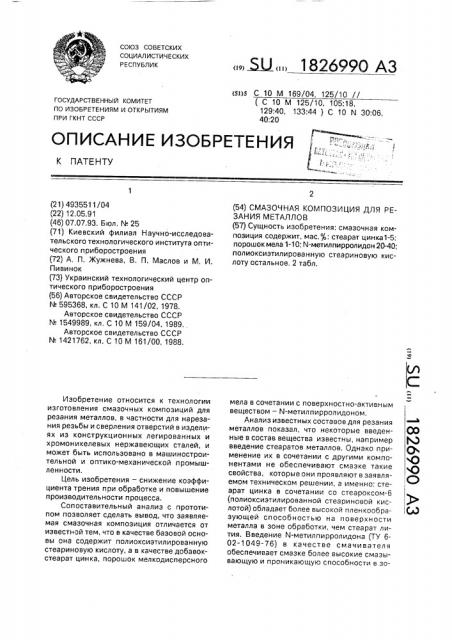

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИ Ч Е СКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

ЬЭ о

О

О ,О (21) 4935511/04 (22) 12.05.91 (46) 07.07.93. Бюл, М 25 (71) К и е вс ки и фил иал Н ауч н о-исследо вательского технологического института оптического приборостроения (72) А, П. Жужнева, В, П. Маслов и М. И.

Пивинок (73) Украинский технологический центр оптического приборостроения (56) Авторское свидетельство СССР

N595368,,кл. С 10 М 141/02, 1978.

Авторское свидетельство СССР

N. 1549989, кл, С 10 М 159/04, 1989, Авторское свидетельство СССР

N 1421762, кл. С 10 М 161/00, 1988.

Изобретение относится к технологии изготовления смазочных композиций для резания металлов, в частности для нарезания резьбы и сверления отверстий в изделиях из конструкционных легированных и хромоникелевых нержавеющих сталей, и может быть использовано в машиностроительной и оптико-механической промышленности.

Цель изобретения — снижение коэффициента трения при обработке и повышение производительности процесса.

Сопоставительный анализ с прототипом позволяет сделать вывод, что заявляемая смазочная композиция отличается от известной тем, что в качестве базовой основы она содержит полиоксизтилированную стеариновую кислоту, а в качестве добавокстеарат цинка, порошок мелкодисперсного

„„Я „„1826990 АЗ

Анализ известных составов для резания металлов показал, что некоторые введенные в состав вещества известны, например введение стеаратов металлов. Однако применение их в сочетании с другими компонентами не обеспечивают смазке такие свойства, которые они проявляют в заявляемом техническом решении, а именно: стеарат цинка в сочетании со стеароксом-6 (полиоксиэтилированной стеариновой кислотой) обладает более высокой пленкообразующей способностью на поверхности металла в зоне обработки, чем стеарат лития. Введение N-метилпирролидона (ТУ 602-1049-76) в качестве смачивателя обеспечивает смазке более высокие смазывающую и проникающую способности в зо1826990

Таблица 1

Таблица 2 не резания, что снижает коэффициент трения и повышает стойкость режущего инструмента.

Пример. Для экспериментальной проверки заявляемого состава были приго- 5 товлены 7 смесей компонентов, технология приготовления которых заключается в добавлении к базовой основе необходимых ингредиентов и перемешивании полученного состава при комнатной температуре. 10

Составы смазок с различным содержанием ингредиентов приведены в табл. 1, Степень эффективности каждого состава смазки оценивали путем сравнения стойкости режущего инструмента, 15 выражающейся в количестве обработанных деталей одним инструментом, и показателей коэффициента трения в зоне обработки, определяемого на машине трения и износа

СМЦ-2. Испытания проводили на настоль- 20 но-сверлильном станке при ручной подаче инструмента - метчиков М10х1,5 мм из стали

РбМ5 при обработке деталей из стали 45.

Результаты сравнительных испытаний приведены в табл, 2. 25

Как видно из сравнительных испытаний, предлагаемая смазочная композиция повышает стойкость инструмента в 1,5 — 2 раза, а коэффициент трения при этом снижается с

0,031 до 0,022, в результате чего повышается производительность обработки на 50 .

Формула изобретения

Смазочная композиция для резания металлов, содержащая базовую основу на основе стеариновой кислоты, о т л и ч а ю щ а яс я тем, что, с целью снижения коэффициента трения при обработке и повышения производительности, композиция в качестве базовой основы содержит полиоксиэтилированную стеариновую кислоту и дополнительно содержит стеарат цинка, порошок мела и N-метилпирролидон при следующем соотношении компонентов, мас. ;

Стеарат цинка 1 — 5

Порошок мела 1 — 10

N-Метилпирролидон 20-40

Пол иоксиэтилированная стеариновая кислота Остал ьн
