Индивидуальная повязка крошневой а.а.

Индивидуальная повязка крошневой а.а.

Иллюстрации

Показать все

Реферат



Изобретение относится к медицине для оказания экстренной помощи и самопомощи в условиях повышенной степени готовности эластичного силового элемента, выполненного в виде цилиндрического тора, на поверхности контактной с поврежденным участком тела которого зафиксирован асептический перевязочный материал. Причем расширение функционально-терапевтичееких возможностей достигается проницаемостью регенерирующего раствора к месту повреждения, а также секционирования внутренней полости тора с образованием автономно-управляемых камер давлением и варьированием видом заполнителя . 1 з.п. ф-лы, 2 ил.

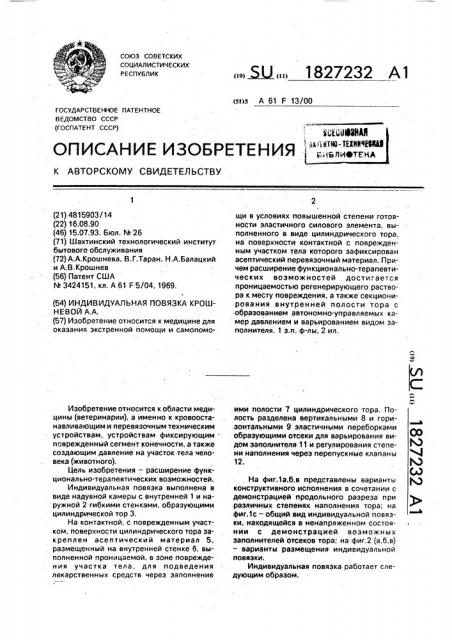

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 А 61 F 13!00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4815903/14 (22) 16.08.90 (46) 15.07.93. Бюл. М 26 (71) Шахтинский технологический институт бытового обслуживания (72) А.А.Крошнева, В.Г.Таран, Н.А,Балацкий и А.В.Крошнев (56) Патент США

М 3424151, кл. А 61 F 5/04, 1969, (54) ИНДИВИДУАЛЬНАЯ ПОВЯЗКА КРОШНЕВОЙ А.А. (57) Изобретение относится к медицине для оказания экстренной помощи и самопомоИзобретение относится к области медицины (ветеринарии), а именно к кровоостанавливающим и перевязочным техническим устройствам, устройствам фиксирующим . поврежденный сегмент конечности, а также создающим давление на участок тела человека (животного).

Цель изобретения — расширение функционально-терапевтических возможностей.

Индивидуальная повязка выполнена в виде надувной камеры с внутренней 1 и наружной 2 гибкими стенками. образующими цилиндрической тор 3.

На контактной, с поврежденным участком, поверхности цилиндрического тора закреплен все птический материал 5, размещенный на внутренней стенке 6, выполненной проницаемой. в зоне повреждения участка тела, для подведения лекарственных средств через заполнение

„„5U „„1827232 А1 щи в условиях повышенной степени готовности эластичного силового элемента, выполненного в виде цилиндрического тора, на поверхности контактной с поврежденным участком тела которого зафиксирован асептический перевязочный материал. Причем расширение функционально-терапевтических возможностей достигается проницаемостью регенерирующего раствора к месту повреждения, а также секционирования внутренней полости тора с образованием автономно-управляемых камер давлением и варьированием видом заполнителя. 1 з.п. ф-лы, 2 ил, ими полости 7 цилиндрического тора. Полость разделена вертикальными 8 и горизонтальными 9 эластичными переборками образующими отсеки для варьирования видом заполнителя 11 и регулирования степени наполнения через перепускные клапаны

12.

На фиг.1а,б,в представлены варианты конструктивного исполнения в сочетании с демонстрацией продольного разреза при различных степенях наполнения тора; на фиг.1с — общий вид индивидуальной повязки, находящейся в ненапряженном состоянии с демонстрацией возможных заполнителей отсеков тора; на фиг.2 (а,б.в) — варианты размещения индивидуальной

ПОВЯЗКИ.

Индивидуальная повязка работает следующим образом.

1827232

При повреждении участка тела индивидуальная повязка извлекается из индивидуального пакета (аптечки) в ненапряженном состоянии (фиг.1с). Поврежденный участок тела вводится сквозь повязку с последующим подводом цилиндрического тора 3 к источнику давления. При этом внутренняя 1 и наружная 2 гибкие стенки приходят в.движение в противоположные стороны. Бесформенному эластичному "мешку" допускающему складкообразование в ненапряженном состоянии придается строгая форма сквозного цилиндра за счет избыточного давления во внутренней полости 7 цилиндрического тора 3. При этом происходит прижатие асептическога перевязочного материала 5 к поврежденному участку поверхности тела и доставка (благодаря регулированию степени наполнения полости 7) лекарственных средств через внут- 2о реннюю стенку 6, проницаемую в зоне размещения повязки.

B ..случае сложного и значительного по площади повреждения, требующего терапевтического вмешательства в различных 25 зонах повреждения предусматривается вертикально-горизонтальное секционирование полости тора с образованием эластичными переборками 8, 9, отсеков 10, меняя в зависимости от показаний вид за- 30 полнения 11, его состояние, температурный режим и степень наполнения пользуясь системой перепускных клапанов 12.

Использование индивидуальной повязки повышает степень готовности перевязочных средств, расширяет функционал ьн о-те рапевтические возможности индивидуальных повязок, раздвигает горизонты практического применения: изобретение можно использовать в кардиологии, при лечении варикозного расширения вен и т.д.

Формула изобретения

1. Индивидуальная повязка, выполненная в виде надувной камеры с гибкими внутренней и наружной стенками, разделенной на отсеки, каждый из которых имеет возможность подсоединения к источнику давления, отличающаяся тем, что, с целью расширения функционально-терапевтических возможностей, надувная камера выполнена в виде цилиндрического тора, при этом отсеки образованы эластичными переборками, закрепленными между внутренней и наружной стенками, 2. Повязка по и 1, отл и чаю ща я с я тем, что внутренняя стенка выполнена проницаемой для подведения лекарственного средства, при этом повязка снабжена асептическим материалом, закрепленным на внутренней стенке.

1827232

Составитель А. Крошнев

Редактор В. Трубченко Техред M. Моргентал Корректор С, Г екарь

Заказ 2337 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат ".Патент", г. Ужгород, ул.Гагарина, 101
