Реферат



Использование: для индивидуального самомассажа ступней ног. Сущность изобретения: массажер включает в себя валик 1, катки 2 массажные рифленые площадки 3 в виде ромбов (квадратов, овалов и др.), расположенные на поверхности валика, канавки прямоугольного сечения 4. Валик и катки составляют единое целое. Отношение площади массажной площадки к площадке поперечного сечения валика составляет 1:3-1:7.5ил.

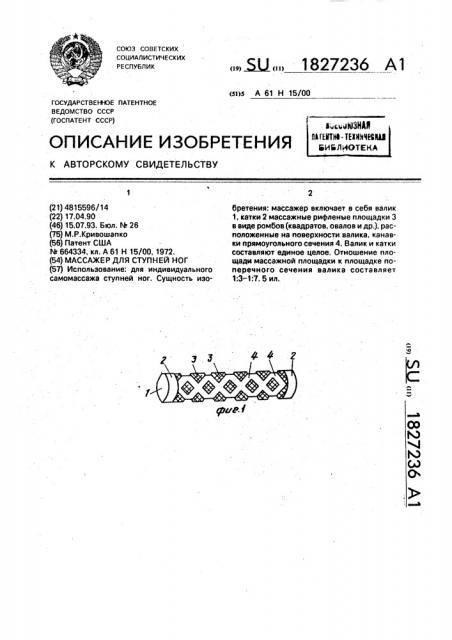

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ рие

° вЪ

К АВТОРСКОМУ .СВИДЕТЕЛЬСТВУ (21) 4815596/14 (22) 17.04.90 (46) 15.07.93. Бюл. М 26 (75) M.P.Êðèâîøàïêî (56) Патент США

М 664334, кл. А 61 Н 15/00, 1972. (54) МАССАЖЕР ДЛЯ СТУПНЕЙ НОГ (57) Использование: для индивидуального самомассажа ступней. ног. Сущность иэо„„5iJ „„182723б А1 бретения: массажер включает в себя валик

1, катки 2 массажные рифленые площадки 3 в виде ромбов (квадратов, овалов и др.), расположенные на поверхности валика, канавKH прямоугольного сечения 4. Валик и катки составляют единое целое. Отношение площади массажной площадки к площадке поперечного сечения валика составляет

1:3-1:7. 5 ил.

1827236

Изобретение относится к медицинской технике и может быть использовано для индивидуального самомассажа ступней ног в домашних условиях, а также вне дома.

Цель изобретения — повышение эффективности воздействия эа счет обеспечения полукруговых массажных движений.

Прямоугольные канавки увеличивают давление на тело .по граням канавок (по сравнению с канавками с пологими гранями), что повышает эффективность массажа.

Как показала практика испытания массажера наибольший эффект массажа достигается при отношении площади одной массажной площадки к площади поперечного сечения валика 1:3-1:7, и чем ближе угол к 45О, тем больше массаж приближается к полукругавым движениям ручнОго массажа.

На фиг.1 изображен общий вид массажера с ромбическими рифлеными массажными площадками; на фиг.2,3,4 — схемы воздействия на стопу прямоугольных канавок массажера с ромбическими и квадратными.массажными площадками; на фиг.5— двухэвенный массвжер с утолщенными катками.

Массажер (фиг.1) состоит из валика (корпуса) 1, катков 2, массажных рифленых площадок 3, расположенных на поверхности валика и канавок прямоугольного сечения 4, которые являются самостоятельными эффективными элементами массажа. Корпус массажера имеет форму круглого валика, на поверхности которого расположены .массажные рифленые площадки в виде ромбов(квадратов, овалов или др. формы), Массажные площадки 3 образованы канавками прямоугольного сечения.

При перекатывании ногой вперед-назад круглого валика (фиг.2) тело Т вдавливается в канавку прямоугольного сечения А, чем создается самостоятельный массаж по типу ручного щипцеобразного массажа. Если канавки имеют прямые углы, то давление по граням канавок на тело увеличивается (по сравнению с пологими гранями канавок) и создает более глубокий эффект массажа, например, глубокое поглаживание выдавливает лимфу и венозную кровь из капилляров, . способствует опорожнению не только сосудов, подвергающихся сдавливанию, но и сосудов соседних областей. Поглаживание сгибательной поверхности конечности дол. жно быть более глубоким, так как здесь проходят более крупные лимфатические сосуды и вены.

Если канавки имеют зигзагообразную форму (фиг.2, Б), то, при перекатывании валика стопой вперед-назад, тело вдавливается в канавку зигзагами. что, кроме воздействия на акупунктурные точки, повышает эффект разминания по сравнению с прямолинейными канавками.

Если канавки зигзагообразные и имеют встречное направление образуя островные площадки, то тело вдавливается в канавки вокруг этих площадок и при перекатывании массажера стопой ноги вперед-назад, канавки создают массажное щипковое воздействие, приближавшее массаж к наиболее эффективному ручному массажу. Максимальное приближение к круговым движениям ручного массажа массажера с массажными площадками в виде ромбов будет, если углы ромбов приближаются к 90О.

Вдавливание тела в канавки массажера с массажными площадками в виде ромбов указано стрелками на фиг.3, где  — при движении стопы вперед; Н вЂ” движение сто2О пы назад.

Массажные площадки могут иметь форму квадратов, при этом вдавливание тела стопы в канавки при движении стопы вперед — В приведено стрелками на фиг,4.

Массажные элементы могут также иметь форму многогранников, овалов и др. но предпочтение отдается площадкам в виде ромбов, так как это проще в изготовлении. Ромбы образуются пересечением

3О встречных винтообразных канавок, направленных под углом 45-5 относительно оси валика или линии перпендикулярной оси валика. Как указано выше, ромбические массажные площадки образуются пересе35 чением четырех равноудаленных одна от другой канавок прямоугольного сечения, направленных под углом 45+.5 к оси массаже. ра и четырех таких же канавок встречного направления. Отношение площади одной

4О массажной площадки 3 (фиг.1) к площади поперечного сечения валика рекомендуется, как показала практика испытаний, от

1/3 до 1/7.

Массажер может как одноэлементным, 45 так и двухэлементным для одновременного массажа обеих ступней ног. При этом левая половина массажера может иметь площадки в виде ромбов, а правая —. квадратов или окружностей, шестигранников, овалов и др.

50 Катки массажера могут иметь тот же диаметр, что и диаметр валика или могут быть утолщенными, при этом они отделяют рабочую поверхность массажера от поля на 3-5 мм (диаметр утолщенного катка на 6 — 10 мм

55 больше диаметра рабочей части валика).

На фиг,5 изображен двухзвенный массажер с утолщенными катками 2 по краям и в середине, в котором левая часть имеет массажные площадки в виде ромбов, правая — квадратов.

1827236 авиа 2

Лучшим вариантом является одноэлементный массажер с рифлеными массажными площадками в виде ромбов (фиг,1).

Рекомендуемый диаметр валика 40 мм, длина 230 — 250 мм, глубина канавок 5 — 6 мм, ширина канавок 5,5 — 6 мм, ширина катков 2 в пределах 15 — 25 мм. Рекомендуемая длина двухзвенного массажера 420-450 мм.

Рифление массажных площадок 3 (фиг.1) делают, например, мелкими канавками шириной 1 — 2 мм и глубиной 1-2 мм в различных направлениях (параллельно сторонам массажных площадок, а также параллельно и перпендикулярно оси массажера).

Массажер изготавливают из дерева мягких пород (липы, осины, ольхи и др.), из пластмасс, разрешенных для этой цели медициной, керамики, фаянса и др. материалов. При .применении пластмасс и др. материалов с целью экономии материалов массажер изготовляют пустотелым.

При пользовании массажер кладут на пол. Производящий массаж сидит и перекатывает массажер вперед-назад стопой одной ноги в течение 2 — 3 мин. При массаже соблюдают общие правила: вначале давят стопой на массажер слабо, затем давление постепенно увеличивают.

Как рифленые площадки, так и канавки прямоугольного сечения, расположенные зигзагами по поверхности валика, являются эффективными самостоятельными элементами массирования и оказывает механотерапевтическое воздействие на акупунктурные (нервно-рефлекторные) точки, связанные с внутренними органами (пе5 чень, почки и др.) и создают положительное действие на эти органы. При этом рифленые выступы вдавливаются в тело стопы, в то же время тело стопы сложными зигзагами вдавливается в канавки.

10 При пользовании двухзвенным массажером производящий массаж тоже сидит и катает одновременно двумя ступенями массажер в течение 1 — 1,5 или, например, когда площадки в виде ромбов находились под

15 левой ногой, а квадраты — под правой. Затем поворачивает массажер на 180О и катает еще 1-1,5 мин, при этом массажные элементы в виде ромбов будут под правой стопой, а квадраты — под левой.

20 Формула изобрете ни я

Массажер для ступеней ног, содержащий валик с опорными катками, на поверхности которого выполнены массажные элементы, отличающийся тем, что, с

25 целью повышения эффективности воздействия за счет обеспечения полукруговых массажных движений, массажные элементы разделены пересекающимися канавками прямоугольного сечения и выполнены в ви30 де рифленых площадок, площадь каждой из которых относится к площади поперечного сечения валика как t:3 — 1:7.

1827236

3. и Ф 1 Ь @11

М, Я Г

Составитель М, Кривошйпко

Редактор В. Трубченко Техред М. Моргентал Корректор С, Пекарь

Заказ 2337 Тираж ° Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
