Непрерывный полосовой прокатный стан

Непрерывный полосовой прокатный стан

Иллюстрации

Показать все

Реферат



Сущность изобретения: межклетьевые пары натяжных роликов установлены с возможностью не только вертикального, но и горизонтального перемещения (вдоль оси прокатки), что позволяет при изменении натяжения сохранять углы входа (или выхода) полосы в валки и тем самым стабилизировать процесс прокатки. 1 ил.

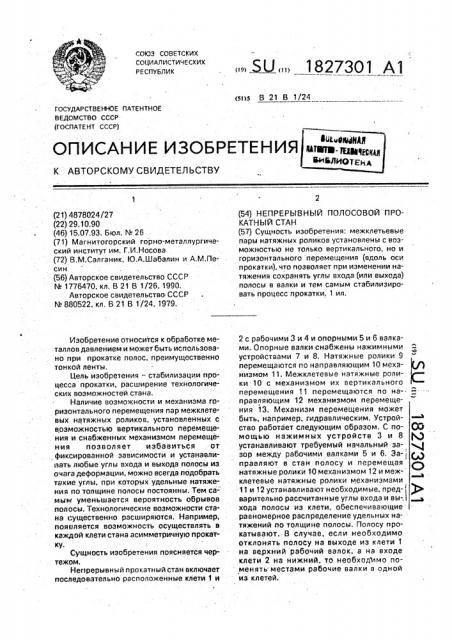

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК и 9) п1) (sl)s В 21 В 1/24

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4878024/27 (22) 29.10.90 (46) 15.07.93. Бюл. N 26 (71) Магнитогорский горно-металлургический институт им. Г,И.Носова (72) В.M.Ñàëãàíèê, Ю,А.Шабалин и А.M.Ïåсин (56) Авторское свидетельство СССР

N 1776470, кл. В 21 В 1/26, 1990.

Авторское свидетельство-СССР

N. 880522, кл. В 21 В 1/24, 1979.

Изобретение относится к обработке металлов давлением и может быть использовано при прокатке полос, преимущественно тонкой ленты, Цель изобретения — стабилизации процесса прокатки, расширение технологических возможностей стана.

Наличие возможности и механизма toризонтального перемещения пар межклетевых натяжных роликов, установленных с возможностью вертикального перемещения и снабженных механизмом перемещения позволяет избавиться от фиксированной зависимости и устанавливать любые углы входа и выхода полосы из очага деформации, можно всегда подобрать тыкие углы, при которых удельные натяжения по толщине полосы постоянны, Тем самым уменьшается вероятность обрывов полосы. Технологические возможности стана существенно расширяются. Например, появляется возможность осуществлять в каждой клети стана асимметричную прокатку.

Сущность изобретения поясняется чертежом.

Непрерывный прокатный стан включает последовательно расположенные клети 1 и (54) НЕПРЕРЫВНЫЙ ПОЛОСОВОЙ ПРОКАТНЫЙ СТАН (57) Сущность изобретения: межклетьевые пары натяжных роликов установлены с воэможностью не только вертикального, но и горизонтального перемещения (вдоль оси прокатки), что позволяет при изменении натяжения сохранять углы входа (или выхода) полосы в валки и тем самым стабилизировать процесс прокатки. 1 ил.

2 с рабочими 3 и 4 и опорными 5 и 6 валками. Опорные валки снабжены нажимными устройствами 7 и 8. Натяжные ролики 9. перемещаются по направляющим 10 механизмом 11. Межклетевые натяжные ролики 10 с механизмом их вертикального перемещения 11 перемещаются по направляющим 12 механизмом перемещения 13. Механизм перемещения может быть, например, гидравлическим. Устройство работает следующим образом. С по- Qj мощью нажимных устройств 3 и 8 устанавливают требуемый начальный зазор между рабочими валками 5 и 6. За-1 р правляют в стан полосу и перемещая натяжные ролики 10 механизмом 12 и меж- клетевые натяжные ролики механизмами у у и 12 устанавливают необходимые, пред- )5» варительно рассчитанные угли входа и вы-. I в хода полосы из клети, обеспечивающие равномерное распределение удельных натяжений по толщине полосы. Полосу прокатывают.. В случае, если необходимо отклонять полосу на выходе из клети 1 на верхний рабочий валок, а на входе клети 2 на нижний, то необход»имо поменять-местами рабочие валки в одной из клетей. 1827301

ro (О

Составитель В.Салганик

Техред M.Ìîðãåíòàë Корректор С.Пекарь

Редактор

Заказ 2341 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Использование предлагаемого изобретения.позволит задавать углы выхода полосы из предыдущей клети и входа в последующую клеть не зависимо друг от друга. Независимое изменение этих углов 5 . позволяет получить равномерное распределение удельных натяжений по толщине полосы и, следовательно;. предотвратить вероятность ее обрывов при увеличейии среднего уровня натяжения, а также ста- 10 билизировать процесс прокатки. Число обрывов уменьшается до 0,6 .. Увеличение среднего уравня натяжения ппозволяет снизить убФЬие прокатки,ргЬ колебания, повышая тем самым качеруваяолеж; РЬс- „,. ширяются технологические возможности стана.

Формула изобретения

Непрерывный полосовой прокатный стан, включающий последовательно расположенные прокатные клети и установленные между клетями с возможностью вертикального перемещения пары натяжныхроликов,отличающийся тем,что, с целью стабилизации процесса прокатки и тем самым расширения технологических, возможностей стана, пары межклетевых роликов установлены с возможностью горизонтального перемещения и снабжены механизмом такого перемещения.
