Реферат



Использование: производство строительных изделий небольшого размера. Сущность изобретения: установка для 12изготовления строительных изделий содержит раму 1, установленную на станине 2, вертикально-подвижную траверсу 9 с прессующим пуансоном 10, стержни 15 для формирования пустот в изделии и многоместную матрицу 7. Прессующий пуансон 10 соединен с траверсой 9 посредством гибкой связи 11, содержит замки 16 для соединения с матрицей 7 и внутреннюю полость 17, объем которой равен объему погружаемых в изделие стержней 15, имеющих возможность вертикального перемещения относительно траверсы 9, при этом стержни 15 могут быть подпружинены относительно траверсы 9. 1 з.п.ф-лы, 1 ил. 00 ю VI со 4 ел

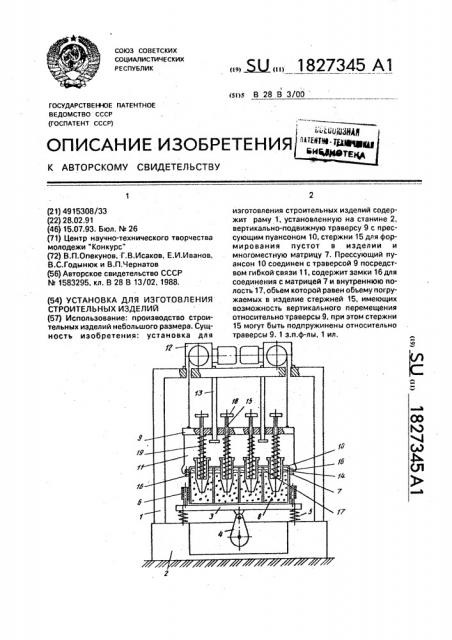

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК с (я)ю В 28 В 3/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4915308/33 (22) 28.02,91 (46) 15.07.93. Бюл. hb 26 (71) Центр научно-технического творчества молодежи "Конкурс" (72) В,П.Опекунов, Г.В.Исаков, Е.И.Иванов, В.С.Годынюк и В.П.Чернатов (56) Авторское свидетельство СССР

ЬВ 1583295, кл. В 28 В 13/02, 1988. (54) УСТАНОВКА ДЛЯ ИЗГОТОВЛЕНИЯ

СТРОИТЕЛЬНЫХ ИЗДЕЛИЙ (57) Использование: производство строительных изделий небольшого размера. Сущность изобретения: установка для

„„QJ,, 1827345 А1 изготовления строительных изделий содержит раму 1; установленную на станине 2, вертикально-подвижную траверсу 9 с прессующим пуансоном 10, стержни 15 для формирования пустот в изделии и многоместную матрицу 7. Прессующий пуансон 10 соединен с траверсой 9 посредством гибкой связи 11, содержит замки 16 для соединения с матрицей 7 и внутреннюю полость 17, объем которой равен объему погружаемых в изделие стержней 15, имеющих возможность вертикального перемещения относительно траверсы 9, при этом стержни

15 могут быть подпружинены относительно траверсы 9. 1 з.п.ф-лы, 1 ил.

1827345

Изобретение относится к строительной технике, преимущественно к машинам для изготовления строительных изделий небольшого размера.

Целью изобретения является повышение качества изделий и технологичности их изготовления.

На чертеже представлена установка для изготовления строительных изделий, общий аид.

Установка для изготовления строитель, ных иэделий содержит раму 1, установленную на станине 2, приемный. стол 3 с вибратором 4, соединенный со станиной 2 посредством эластичных элементов 5. На столе 3 имеются фиксаторы 6 для установки многоместной матрицы 7 и съемный поддон

8. Установка содержит вертикально-подвижную траверсу 9, которая соединена с прессующим пуансоном 10 посредством гибкой связи 11. Вертикально-подвижная траверса 9 имеет привод 12 вертикального ее перемещения по направляющим 13, . включающий, например, электромотор, редуктор и тяговые цепи. Прессующйй пуансон 10 содержит отверстия 14 для прохода стержней 15, предназначенных для формирования пустот в иэделии, рычажные замки

16 для соединения пуансона 10 с матрицей .7 и внутренняя полость 17, объем которой выполняется равным объему погружаемых в строительный материал стержней 15. Стержни 15 могут быть подпружинены относительно трааерсы 9. Матрица 7 имеет четыре формы размером 400х 200х 190 мм. Стержни 15 выполнены с изменяющейся вдоль стержни площадью сечения для создания в изделии пустот соответствующей формы и придания изделию теплофизических

СВОЙСТВ.

Установка для изготовления строитель. ных изделий работает следующим образом.

До начала работы вертикально-подвижная траверса 9 находится в верхнем положении. Многоместную матрицу 7 устанавливают посредством фиксаторов 6 на . приемном столе 3, на котором находится поддон 8. В полость многоместной матрицы

7 закладывают строительный материал, состоящий, например, из керамзита, цемента, извести, песка и воды в необходимых соотношениях. Материал-равномерно распределяется в матрице 7. а излишки снимаются по ее верхнему краю. Включается привод 12 вертикального перемещения траверсы 9 по направляющим 13 и прессующий пуансон

10, связанный с траверсой 9 посредством гибкой связи 11 укладывается на матрицу 7.

Формула изобретения

1. Установкадля изготовлениястроительных изделий, включающая раму, установленную на станине, вертикально-подвижную траверсу с прессующим пуансоном, стержни для формирования пустот в изделии и многоместную матрицу, отличающаяся тем, что, с целью повышения качества иэделий, технологичности их изготовления и производительности, прессующий пуансон соединен с траверсой посредством гибкой связи, содержит замки для соединения с матрицей и внутреннюю подлость, обьем которой равен объему погружаемых в изделие стержней, которые выполнены с возможностью вертикального перемещения относительно траверсы.

2. Установка по п.1, о тл ич а ю ща яс я тем, что стержни подпружинены относительно траверсы.

Замки 16 соединения пуансона 10 с матрицей 7 закрываются. Стержни 15 для форми-. рования пустот в изделии внедряются в раствор. Включается вибратор 4. Под воз5 действием вибрации раствор уплотняется равномерно распределяясь в матрице 7, стержни 15 более интенсивно внедряются в раствор. При подпружиненных относительно траверсы 9 стержнях процесс их внедре10 ния ускорен, так как создается вибрация в вертикальной плоскости. Создается объемная вибрация в замкнутой внутренней полости 17 прессующего пуансона 10. При этом раствор, вытесненный при погружении

15 стержней 15 и образовании в изделии пустот равномерно распределяется во внутренней замкнутой полости 17, объем которой равен объему стержней 15. Вибратор 4 выключается, когда ограничители 18 стержней

20 15 доходят до траверсы 9. Это значит, что стержни 15 дошли до нижнего края изделия или до заданной глубины, и что процесс формирования изделия закончен. Включается привод 12 подъема траверсы 9. Подни25 мая траверсу 9, стержни 15 выводятся иэ изделия. После выбора слабины гибкой связи 11 вместе с прессующим пуансоном 10 поднимается, и матрица 7, так как связана с ним замками 16. Изделие остается на под30 доне 8, после чего удаляется на просушку.

На стол 3 ставится новый поддон, включается привод 12 траверсы 9, прессующий пуансон 10 вместе с матрицей 7 ставится на поддон 8, Размыкаются замки 16, прессую35 щий пуансон 10 поднимается, а матрица 7 снова заполняется строительным раствором для нового цикла.
