Способ обработки прифильтровой зоны водозаборных скважин и устройство для его осуществления

Способ обработки прифильтровой зоны водозаборных скважин и устройство для его осуществления

Иллюстрации

Показать все

Реферат



Сущность изобретения: обрабатывают прифильтровую зону ультразвуковыми колебаниями и откачивают продукты разрушения . Перед обработкой производят закачку газообразного агента в прифильтровую зону . Пакеры размещены на заглушенной с нижнего торца водоподъемной колонне над и под проходными отверстиями. Генератор ультразвуковых колебаний установлен между пакерами с зазором относительно водоподъемной колонны и пакеров. В колонне частично размещена воздушная труба. Колонна вчасти. размещенной над скважиной, оборудована герметичным оголовком с задвижкой и патрубком для подачи газообразного агента. Нижний конец трубы размещен в нижней части колонны. 2 с. п. ф-лы, 1 ил.

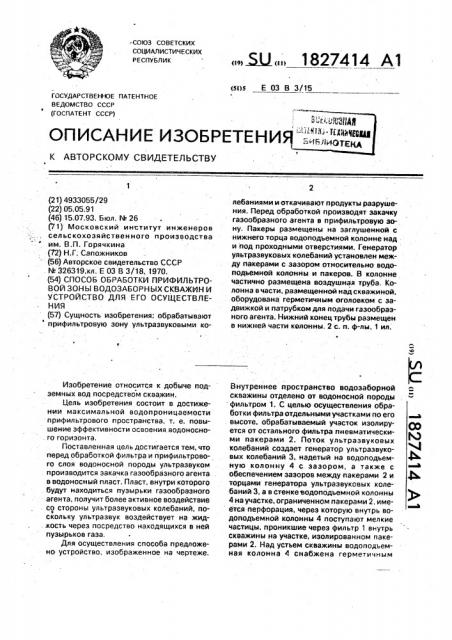

-союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)я Е 03 В 3/15

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР

{ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4933055/29 (22) 05,05.91 (46) 15.07.93. Бюл, М 26 (71) Московский институт инженеров сельскохозяйственного производства им. В.П. Горячкина (72) Н.Г; Сапожников (56) Авторское свидетельство СССР

%326319,кл. Е 03 В 3/18, 1970. (54} СПОСОБ ОБРАБОТКИ ПРИФИЛЬТРОВОЙ ЗОНЫ ВОДОЗАБОРНЫХ СКВАЖИН И

УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (57) Сущность изобретения: обрабатывают прифильтровую зону ультразвуковыми коИзобретение относится к добыче подземных вод посредством скважин.

Цель изобретения состоит в достижении максимальной водопроницаемости прифильтрового пространства, т. е. повышение эффективности освоения водоносного горизонта.

Поставленная цель достигается тем, что перед обработкой фильтра и прифипьтрового слоя водоносной породы ультразвуком производится закачка газообразного агента . в водоносный пласт. Пласт, внутри которого будут находиться пузырьки газообразного агента, получит более активное воздействие со стороны ультразвуковых колебаний, поскольку ультразвук воздействует на жид..кость через посредство находящихся в ней пузырьков газа.

Для осуществления способа предложено устройство, изображенное на чертеже.

; Ж 1827414 А1 лебаниями и откачивают продукты разрушения. Перед обработкой производят закачку газообразного агента в прифильтровую зону. Пакеры размещены на заглушенной с нижнего торца водоподъемной колонне над и под проходными отверстиями. Генератор ультразвуковых колебаний установлен между пакерами с зазором относительно водоподъемной колонны и пакеров.. В колонне частично размещена воздушная труба. Колонна вчасти, размещенной над скважиной. оборудована герметичным оголовком с задвижкой и патрубком для подачи газообразного агента. Нижний конец трубы размещен в нижней части колонны. 2 с. и. ф-лы, 1 ил.

Внутреннее пространство водозаборной скважины отделено от водоносной породы фильтром 1, С целью осуществления обработки фильтра отдельными участками по его высоте, обрабатываемый участок изолируется от остального фильтра пневматическими пакерами 2. Поток ультразвуковых колебаний создает генератор ультразвуковых колебаний 3, надетый на водоподъемную колонну 4 с. зазором, а также с обеспечением зазоров между пакерами 2 и торцами генератора ультразвуковых колебаний 3, а в стенке еодоподъемной колонны

4 на участке. ограниченном пакерами 2, имеется перфорация, через которую внутрь водоподъемной колонны 4 поступают мелкие частицы, проникшие через фильтр 1 внутрь скважины на участке, изолированном пакерами 2. Над устьем скважины водоподъемная колонна 4 снабжена герметичным

1827414 оголовком 5, оканчивающимся задвижкой 6.

К оголовку 5 присоедиен патрубок 7, а через оголовок 5 до низа водоподъемной колонны 4

Опущена воздушная труба 8. Воздуховод 9 предназначен для подачи сжатого воздуха к пакерам 2, Работа устройства осуществляется следующим образом. Водоподъемная колонна

4 со смонтированными на ней пакерами 2 и генератором ультразвуковых колебаний 3 опускается в скважину на такую глубину, при которой намеченный к обработке участок фильтра 1 окажется между пакерами 2.

Для создания уплотнения посредством пгкеров 2 по воздуховоду 9 подается сжатый воздух, При закрытой задвижке 6 сжатый воздух подается в патрубок 7, он вытесняет воду и. насыщает водоносный пласт. Выход сжатого воздуха через воздушную трубу 8 послужит сигналом к остановке подачи сжа-. того воздуха через патрубок 7. После этого к верхнему концу воздушной трубы 8 присоединяется шланг от компрессора для подачи сжатого воздуха. Открывается задвижка

6, включается генератор ультразвуковых колебаний 3 и подается сжатый воздух по воздушной трубе 8, Сжатый воздух, выходя из нижнего конца воздушной трубы 8, образует, смешиваясь с водой, внутри водоподъемной трубы 4 водовоздушную эмульсию, удельный вес которой меньше удельного веса воды, за счет этого происходит поступление воды вместе с мелкими частицами из водоносного пласта в фильтр на длине участка, выделенного пакерами 2, а затем ее откачка через перфорацию водоподьемной трубы 4 и далее по трубе через оголовок 5, осуществляемая до осветления воды. После этого подача сжатого воздуха по воздушной трубе прекращается одновременно или несколько позже остановки генератора ультразвуковых колебаний, Снимается давление внутри пакеров, конструкция перемещается вниз или вверх по фильтру 1 к следующему подлежащему обработке участку, Если гидрогеологические условия или техническая оснащенность не позволяют использоварть эрлифт, то может быть применено другое откачечное средство, Технико-зкономическая эффективность предложения заключается в том, что при его

"О использовании можно получить более высокие дебиты скважины и увеличить срок ее эксплуатации.

Формула изобретения

1. C,ïoñîá обработки прифильтровой зоны водозаборных скважин, включающийобработку прифильтровой зоны ультразвуковыми колебаниями и откачку продуктов разрушения, отличающийся тем, что перед обработкой ультразвуковыми колебаниями производят закачку газообразного агента в прифильтровую зону, 2; Устройство для обработки прифильтровой зоны водозаборных скважин, содержащее заглушенную с нижнего торца водоподъемную колонну с проходными отверстиями на боковой поверхности, пакеры, размещенные на водоподъемной колонне над и под проходными отверстиями, генератор ультразвуковых колебаний, установленный между пакерами с зазором относительно водоподъемной колонны и пакеров, и частично размещенную в водоподьемной колонне воздушную трубу, о т л и ч а ю - . щ е е с я тем, что водоподъемная колонна в части, размещенной над скважиной, оборудована герметичным оголовком с задвижкой и патрубком для подачи газообразного

4О агента, а нижний конец воздушной трубы размещен в нижней части водоподъемной колонны.
