Устройство для контроля поворота вала относительно кольца подшипника

Устройство для контроля поворота вала относительно кольца подшипника

Иллюстрации

Показать все

Реферат



Изобретение относится к безразборной диагностике технического состояния подшипниковых узлов и может использоваться для контроля проворота вала относительно кольца подшипника. Цель изобретения заключается в упрощении конструкции и повышении надежности контроля сдвига элементов в объектах типа вал-кольцо подшипника путем снижения трудоемкости установки и настройки устройства и за счет использования только одного канала измерения . Устройство состоит из источника магнитного поля, магнитопровода с немагнитной прокладкой и измерительного преобразователя , расположенных на одной оси, причем источник магнитного поля установлен на кольце подшипника, а магнитопровод с немагнитной прокладкой - на валу 2 ил.

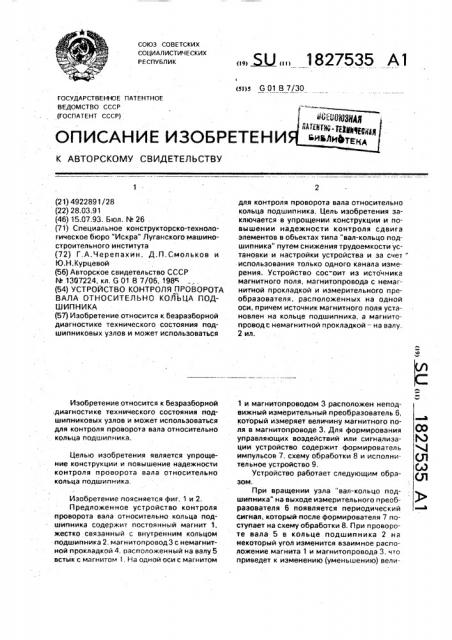

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

I (51)5 G 01 В 7/30

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (I 0CllATEHT CCCP) ОПИСАНИЕ ИЗОБРЕТЕНИ зом

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4922891/28 (22) 28.03.91 (46) 15.07.93. Бюл. М 26 (71) Специальное конструкторско-технологическое бюро "Искра" Луганского машиностроительного института (72) Г.А.Черепахин, Д.П.Смольков и

Ю.H.Êóðöåâîé (56) Авторское свидетельство СССР

М 1307224, кл. G 01 В 7/06, 198 (54) УСТРОЙСТВО КОНТРОЛЯ ПРОВОРОТА

ВАЛА ОТНОСИТЕЛЬНО КОЛЬЦА ПОДШИПНИКА (57) Изобретение относится к безраэборной диагностике технического состояния подшипниковых узлов и может использоваться

Изобретение относится к беэразборной диагностике технического состояния подшипниковых узлов и может использоваться для контроля проворота вала относительно кольца подшипника, Целью изобретения является упрощение конструкции и повышение надежности контроля проворота вала относительно кольца подшипника.

Изобретение поясняется фиг. 1 и 2.

Предложенное устройство контроля проворота вала относительно кольца подшипника содержит постоянный магнит 1, жестко связанный с внутренним кольцом подшипника 2, магнитопровод 3 с немагнитной прокладкой 4. оасположенный на валу 5 встык с магнитом 1. На одной оси с магнитом

„„5U „„1827535 А1 для контроля проворота вала относительно кольца подшипника. Цель изобретения заключается в упрощении конструкции и повышении надежности контроля сдвига элементов в обьектах типа "вал-кольцо подшипника" путем снижения трудоемкости установки и настройки устройства и за счет" использования только одного канала измерения. Устройство сос-оит из источника магнитного поля,магнитопровода с немагнитной прокладкой и измерительного преобразователя, расположенных на одной оси, причем источник магнитного поля установлен на кольце подшипника, а магнитопроводс немагнитной прокладкой — на валу.

2 ил.

1 и магнитопроводом 3 расположен неподвижный измерительный преобразователь 6, который измеряет величину магнитного поля в магнитопроводе 3. Для формирования управляющих воздействий или сигнализации устройство содержит формирователь импульсов 7, схему обработки 8 и исполнительное устройство 9, Устройство работает следующим обраПри вращении узла "вал-кольцо подшипника" на выходе измерительного преобразователя 6 появляется периодический сигнал, который. после формирователя 7 поступает на схему обработки 8. При и ровороте вала 5 в кольце подшипника 2 на некоторый угол изменится взаимное расположение магнита 1 и магнитопровода 3, что приведет к изменению (уменьшению) вели1827535 чины магнитного поля.в магнитопроводе.

Амплитуда сигнала на выходе измерительного преобразователя б также изменится (уменьшится) и при достижении некоторого порога срабатывания U< формирователя импульсов 7 на выходе последнего исчезнут информационные импульсы. При отсутствии информационных импульсов на входе схемы обработки 8, на ее выходе появляется управляющий .сигнал, поступающий на исполнительное устройство 9, Изменением величины порога. срабатывания Un формирователя импульсов 7 можно изменять помехозащищенность устройства и контролировать угол. проворота вала относительно кольца подшипника.

Формула изобретения

Устройство для контроля поворота вала относительно кольца подшипника содержащее источник магнитного поля, жестко связанный с кольцом подшипника, измерительный преобразователь, формирователь импульсов, схему обработки и исполнительное устройство, о т л и ч à ю щ е е с я тем, что, с целью повышения. надежности контроля сдвига элементов в объектах типа вал-кольцо подшипника, оно снабжено магнитопроводом с немагнитной прокладкой, предназначенными для установки на валу, и неподвижным измерительным преобразователем, расположенным на одной оси с . источником магнитного поля.

1827535

Редактор С.Кулакова

Закаэ 2352 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

313035, Москва, Ж-35, Рауиккая наб.. 4/5

Производственно-иэдательский комбинат "Патент", г. Ужгород, ул.Гагарина, 30>

7 gita

Составитель И.Юрьева

Техред М;Моргентал Корректор M.ÏåTÐoâà
