Использование: техника сверхвысоких частот. Сущность изобретения: переход содержит отрезок (1) полого прямоугольного волновода, закороченный торцевой стенкой

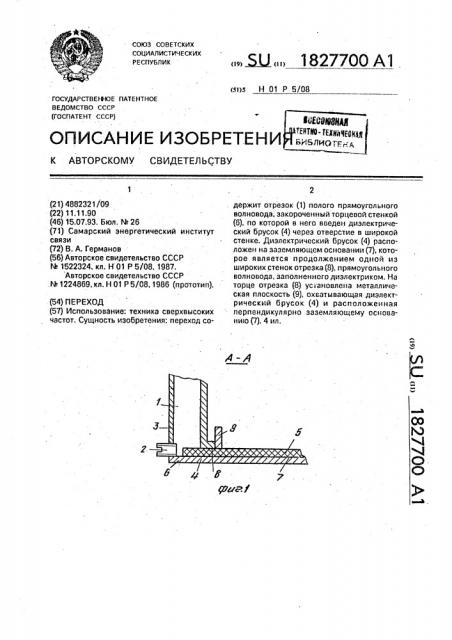

„„Я, „18277ОО А1
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ
ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) с.
ОПИСАНИЕ ИЗОБРЕТЕНИ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4882321/09 (22) 11.11.90 (46) 15.07.93. Бюл. М 26 (71) Самарский энергетический институт связи (72) B. А. Германов (56) Авторское свидетельство СССР
N. 1522324, кл. Н 01 P 5/08, 1987.
Авторское свидетельство СССР . М 1224869,.кл. Н 01 P 5/08, 1986 (прототип). (54) ПЕРЕХОД (57) Использование: техника сверхвысоких частот. Сущность изобретения: переход содержит отрезок (1) полого прямоугольного волновода. эакороченный торцевой стенкой (6), по которой в него введен диэлектрический брусок (4) через отверстие в широкой стенке. Диэлектрический брусок (4) расположен на заземляющем основании (7), которое является продолжением одной из широких стенок отрезка (8), прямоугольного волновода, заполненного диэлектриком. На торце отрезка (8) ус"ановлена металлическая плоскость (9), охватывающая диэлектрический брусок (4) и расположенная перпендикулярно заземляющему основанию (7), 4 ил.
1027700
Изобретение Относится к технике сверхвысоких частот и может быть исполь. зовано при построении трактов на диэлектРИЧЕСКИХ ВОЛИОВОДЭХ.
Цель изобретения — Обеспечение пере- 5 хода с полого прямоугольного волиовода на металло-диэлектрический волиовод, Изобретение пояснлется фиг, 1 — 4.
Переход представляет собой отрезок полого прямоугольного волиовода 1, нэ- 10 строечный гиит 2, размещенный в стенке 3 волиоводэ 1, диэлектрик 4 металло-диэлектрического волиовода 5, частично введенный в полость волиоводэ 1, При этом отрезок волиовода 1 ээкорочеи торцевой 15 стенкой 6, лаллющейсл продолжением заземлиощего Основания 7 металло-диэлектрического волноьодэ 6. Длл возбуждения металло-диэлектричсского волновода 5, в
gib месте выхода диэлектрика 4 из аолновода 8, 0 заполненного диэлектриком 4 Охватывал диэлектрик 4 и перпендикулярно ему устанавливается метэллическэл плоскость 9, размеры которой выбирэютсл исходя иэ соОорэжений внесения минимальных искэже- 25 иий в структуре поля металло-диэлектрического волиоводэ.
Известно, что электромагнитное поле вие диэлектрика металло-диэлектрического волноводэ затухает по экспоненте. Причем 0 скорость затухания существенно зависит от диэлектрической проницаемости диэлектрика Fg. I GK псказыва от результаты расчета и эксперимента; на расстоянии от поверхности диэлектрика порядка гза/ ъ од, где э — размер 5 широкой стенки (ширина диэлектрика) волновода, заполненного диэлектриком (металлодиэлектрического волноводэ). Поэтому . размеры металлической плоскости предлагэетсл Ограничить размерами(2г+э) х(г+ Ь); "10 где Ь вЂ” высота диэлектрика металло-диэлектрическогo волноводэ. Очевидно, 4то с увеличением диэлектри леской проницаемости диэлектрика габариты перехода уменьша- ются. Нэ рисунке 2 заземлл!Ощее основание 45
7 металло-диэлектрического волновода 5 и. металлическая плоскость 9 расположена с противоположной рисунку 1 стороны диэлектрика 4. Настройка перехода осуществляется глубиной погружения диэлектрика 4 в волноводе 1 и осевые перемещением настроечного винта2. При этом обеспечиваются минимальные габариты, поскольку не используются плавные переходы.
Измерения в трехсаниметровом диапазоне длин волн с диэлектрическим материалом CT-10(диэлектрическая проницаемость равна десяти) перехода по рисунку 1 с помощью автоматического. измерителя КСВН и затухания Р2-44 показал КСВН менее 1,15 в полосе частот порядка 30, Потери на один переход не превышали 0,25 дб.
Формула изобретения
Переход. содержащий отрезок полого прямоугольного волновода, закороченный торцевой стенкой, к которому через одну его широкую стенку подключен отрезок прямоугольного волновода. заполненный диэлектриком, диэлектрический брусок которого введен в отрезок полого прямоугольного волиовода по торцевой стенке и напротив его торца, в другой широкой стенке отрезка полого прямоугольного волновода установлен настроечный винт, отличающийся тем, что, с целью обеспечения. перехода с полого прямоугольного волновода на металлодиэлектрический волновод, введен отрезок металлодиэлектрического волновода, заземляющее основание и диэлектрик которого являются продолжением соответственно одной иэ широких стенок и диэлектрического бруска отрезка прямоугольного волноводэ, заполненного диэлектриком, .а а месте соединения отрезков металлодиэлектрического волновода и волновода, заполненного диэлектриком, установлена металлическая - плоскость, охватывающая диэлектрический брусок и расположенная перпендикулярно к зэземллющему основанию.
