Реферат

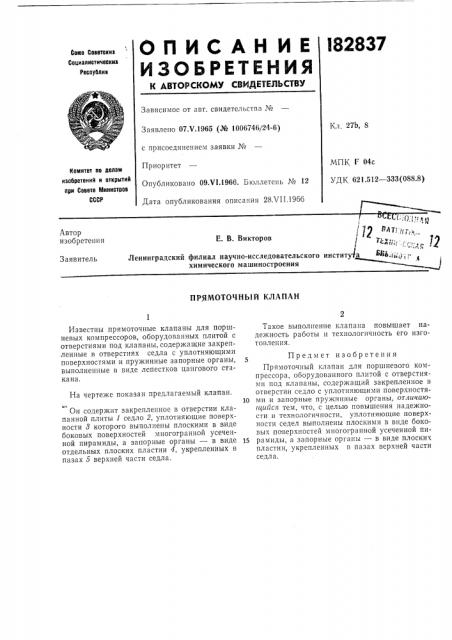

ОПИСАН ИЕ l82837

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскиз

Социзлистическиз

Респуйлик

Зависимое от авт. свидетельства №

Кл. 27Ь, 8

Заявлено 07.V.1965 (№ 1006746/24-6) с присоединением заявки №

Приоритет

Опубликовано 09,VI.1966. Б1оллетснь ¹ 12

Дата опубликования описания 28.Ч11.1966

МПК Г 04с

УДК 621.512 — 333(088.8) Комитет ло делом изобретений и открытий ври Совете Министров

СССР

Автор изобретения

Е. В. Викторов

Ленинградский филиал научно-исследовательского института химического машиностроения

Заявитель

ПРЯМОТОЧНЫЙ КЛАПАН

Такое выполнение клапана повышает надежность работы и технологичность его изготовления.

Предмет изобретения

Прямоточный клапан для поршневого компрессора, оборудованного плитой с отверстиями под клапаны, содержащий закрепленное в отверстии седло с уплотняющими поверхностя10 ми и запорные пружинные органы, отличаюп1ийся тем, что, с целью повышения надежности и технологичности, уплотняющие поверхности седел выполнены плоскими в виде боковых поверхностей многогранной усеченной пи15 рамиды, а запорные органы — в виде плоских пластин, укрепленных в пазах верхней части седла.

Известны прямоточные клапаны для поршневых компрессоров, оборудованных плитой с отверстиями под клапаны, содержащие закрепленные в отверстиях седла с уплотняющими поверхностями и пружинные запорные органы, выполненные в виде лепестков цангового стакана.

На чертеже показан предлагаемый клапан.

Он содержит закрепленное в отверстии клапанной плиты 1 седло 2, уплотняющие поверхности 3 которого выполнены плоскими в виде боковых поверхностей многогранной усеченной пирамиды, а запорные органы — в виде отдельных плоских пластин 4, укрепленных в пазах 5 верхней части седла. (:Ц:1,;,з т

Р 1т1. ;-,,;

T1. . „

Баь.i,.:, ;:-,"

ФФ 1: с

«м, (182837 ие 1

А-А

+ue 3

Составитель В. Савицкий

Редактор П. А. Вербова Техред А. А. Каглыпгникова Корректоры: В. E. Соколова и Н. Е. Игнатова

Заказ 2018/7 Тираж 1225 Формат бум. 60 90 /а Объем 0,13 нзд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
