Юстировочное устройство для протеза нижней конечности

Юстировочное устройство для протеза нижней конечности

Иллюстрации

Показать все

Реферат



Использование: регулирование схемы протеза нижней конечности. Цель-удобство регулирования схемы протеза, повышение надежности и уменьшение веса изделия. Сущность изобретения: устройство содержит два цилиндрических переходника 1,2с фланцами, соединенные между собой четырьмя регулировочными винтами 3, попарно расположенными с сагиттальной и фронтальной плоскостях. На торцевой поверхности переходников 1, 2 выполнены сферические углубления, посредством которых они контактируют с расположенным между ними шаром 4. Переходники 1, 2 запрессованы в несущую трубку 5, 6 протеза. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (s1)s А 61 F 2/66

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) "- ИОВ38 6

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (21) 4899085/14 (22) 16.11,90 (46) 15.07.93. Бюл, М 26 (71) Ленинградский научно-исследовательский институт протезирования (72) Г.Д. Лопатков и Л.M. Смирнова (73) Ленинградский научно-исследовательский институт протезирования (56) Применение юстировочных устройств в протезировании, обзорная информация, серия "Протезирование и протезостроение", вып. 1, ЦБНТИИП, MCO ОС РСФСР, М., 1976, с. 15. (54) ЮСТИРОВОЧНОЕ УСТРОЙСТВО ДЛЯ

ПРОТЕЗА НИЖНЕЙ КОНЕЧНОСТИ (57) Использование: регулирование схемы протеза нижней конечности, Цель — удобство регулирования схемы протеза, повышение надежности и уменьшение веса изделия. Сущность изобретения: устройство содержит два цилиндрических переходника 1, 2 с фланцами, соединенные между собой четырьмя регулировочными винтами

3, попарно расположенными с сагиттальной и фронтальной плоскостях. На торцевой поверхности переходников 1, 2 выполнены сферические углубления, посредством которых они контактируют с расположенным между ними шаром 4. Переходники 1, 2 запрессованы в несущую трубку 5, 6 протеза.

3 ил.

1828399

45

55

Изобретение относится к медицинской технике, в частности к конструкции юстировочного устройства для протеза нижней конечности, и может быть использовано в протезировании и протезостроении для изменения угловых параметров несущих модулей протеза, т.е. схемы построения при его индивидуальной подгонке для пациента.

Цель изобретения — удобство регулирования схемы протеза, повышение надежности и уменьшение веса изделия.

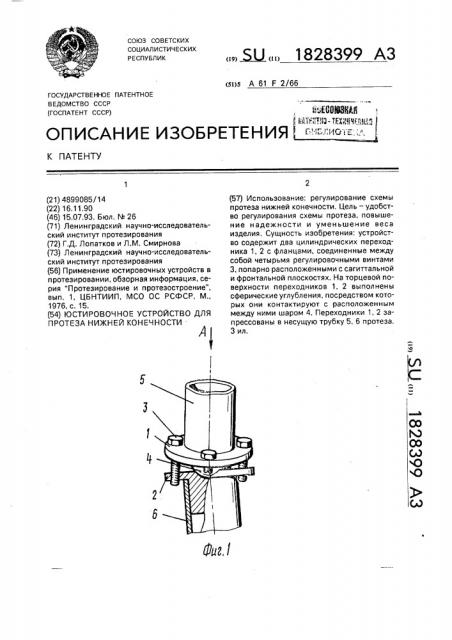

На фиг. 1 показано устройство, вид спереди; на фиг. 2 — то же, вид слева; на фиг. 3 — то же, вид сверху, Юстировочное устройство содержит два переходника 1, 2 (фиг. 1, 2), которые соединены между собой посредством винтов 3, расположенных попарно во фронтальной и сагиттальной плоскостях (фиг. 3). При этом, между фланцами переходников 1, 2 20 (фиг. 1, 2) имеется зазор и они контактируют сферическим углублением своей торцевой поверхности с шаром 4, расположенном между переходниками 1, 2. Переходники 1, 2 запрессованы в несущие трубки 5, 6 про- 25 теза (в трубку голени или бедра), Целесообразно использование в протезе двух юстировочных устройств, например, одно близко к узлу щиколотки, другое — к коленному узлу. В этом случае один из переход- 30 ников каждого юстировочного устройства, который ориентирован в сторону указанных узлов может быть закреплен непосредственно на узле. С этой целью переходник может быть выполнен в виде диска. 35

Регулирование юстировочного устройства в одной из плоскостей осуществляется вращением в противоположные стороны расположенных в этой плоскости винтов, Таким же образом осуществляется регулирование схемы протеза в другой плоскости, Контактирование торцевых сферических углублений переходников с шаром обеспечивает постоянство расположения точки пересечения геометрических осей частей трубки 5, 6, что важно для контроля схемы протеза.

Использование предлагаемого технического решения конструкции юстировочного устройства по сравнению с прототипом обеспечивает удобство при регулировании схемы протеза, повышает надежность и уменьшает вес устройства и протеза в целом.

Формула изобретения

Юстировочное устройство для протеза нижней конечности, содержащее два переходника, соединенных между собой с возможностью изменения наклона относительно друг друга, и четыре регулировочных винта, расположенных попарно в сагиттальной и фронтальной плоскостях, о т л ич а ю щ е е с я тем, что, с целью удобства регулировки схемы протеза, повышения надежности и уменьшения веса изделия, переходники выполнены в виде цилиндра с фланцем и сферическим углублением на одном конце, причем между переходниками расположен шар, при этом переходники соединены между собой регулировочными винтами, установленными на фланцах, а между фланцами имеется зазор.

1828399

50

Редактор

Заказ 2362 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 г.1

Иц6А(пв3ернут)

Составитель Г.Лопатков

Техред М.Моргентал Корректор Н.Кешеля
