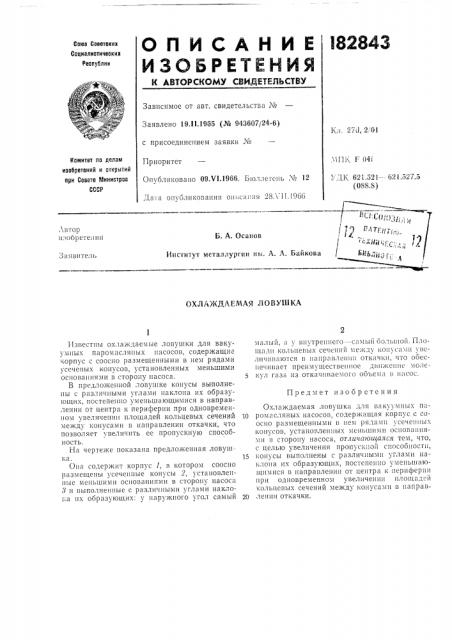

О П И С А Н И Е I82843

Сои3з Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 19.I I.1965 (¹ 943607j24-6) 1хл. 27;1, 2 01 с присоединением заявки №

Комитет по делам изобретений и открытий при Совете Мииистров

СССР

МПК Г 041

Приоритет

Опубликовано 09.V1.1966. Бюллегсн» № 12 . ДК 621.521- 621.527.5 (088.8) ;1,a;l1 on% бликовапи31 он1,«;11;;131 28. 3 1 1. 1966

Л13ТОР пзобрете; ия

Ь. A. Осанов

I4EIcTHTQT металлургии Hl;i. A. А. Байкова

Заявитель

ОХЛАЖДАЕМАЯ ЛОВУШКА

Предмет изобретения

Известны ох,1аждаемые ловушки для вакуумных паромасляных насосов, содержащие корпус с сооспо размещенными в нем рядами усеченых конусов, установленных меньшими основаниями в сторо Iy nacoca.

В предложенной ловушке конусы выполнены с различными углами наклона их образующих, постепенно уменьшающимися в направлении от центра к периферии при одновременном увеличении площадей кольцевых сечений между конусами в направлении откачки, что позволяет увеличить ее пропускную способность.

На чертеже показана предложенная ловуш ка.

On I содержит корпус 1, в котором соосно размещены усеченные конусы 2, установленные меньшими основаниями в сторону насоса

8 п»ыполненные с различными углами накло1;а пх образующих: у нарркпого угол самый малый, I у внутреннего- — самый большой. Площади кольцевых сечений между кону«11ми увел ичива1отся 13 na f1 pa 13. Ipn nil откач кп ITQ обеспечивает преимущественное двнжспис молекул газа из откачиваемого обьема 13 1гасoc.

Охлаждаемая ловушка для вакуумн1.1х па10 ромacëÿíûê насосов, содержащая корпус с соосно размещенными в нем рядами усеченных конусов, установленных меньшими основаниями и сторону насоса, отличп1ощаяся тем, что, с целью увеличения пропускной способности, 15 конусы выполнены с различными углами наклона их образующих, постепенно уменьшающимися в направлешш от центра к периферии при одновременном увеличени 1 площадей кольцевых сечений между конусами в аправ20 ленни откачки.

182843 — 1 и
