Устройство для сбора осадка из горизонтального отстойника

Устройство для сбора осадка из горизонтального отстойника

Иллюстрации

Показать все

Реферат



Использование: для сбора донного осадка из горизонтального отстойника с наклонным днищем. Сущность изобретения: Платформа с рабочим органом снабжена кронштейном, выполненном с вертикальным пазом, в котором размещена ось катка, являющегося опорой для платформы. 1 з.п.ф-лы, 5 ил.

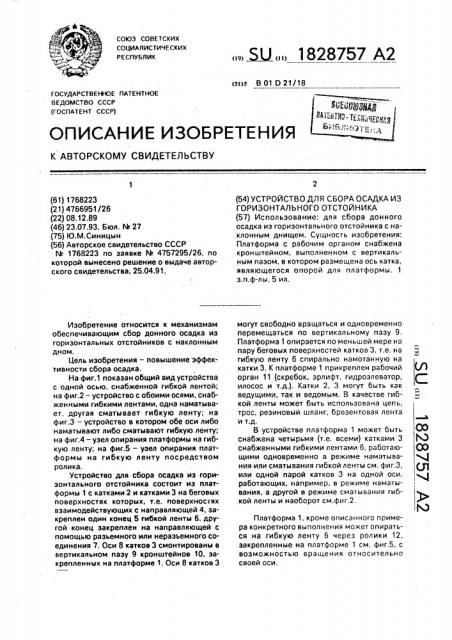

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5))5 В 01 0 21/18

ГОСУДАРСТВЕН.ЮЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

QO 3

СО

4 (Л

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1768223 (21) 4766951/26 (22) 08,12.89 (46) 23.07.93. Бюл. М 27 (75) Ю.М.Синицын (56) Авторское свидетельство СССР

М 1768223 по заявке O 4757295/26, по которой вынесено решение о выдаче авторского свидетельства, 25.04.91.

Изобретение относится к механизмам обеспечивающим сбор донного осадка иэ горизонтальных отстойников с наклонным дном.

Цель изобретения — повышение эффективности сбора осадка, На фиг.1 показан общий вид устройства с одной осью, снабженной гибкой лентой; на фиг.2 — устройство с обоими осями, снабженными гибкими лентами, одна наматывает, другая сматывает гибкую ленту; на фиг.3 — устройство в котором обе оси либо наматывают либо сматываЮт гибкую ленту; на фиг.4-узел опирания платформы на гибкую ленту; на фиг.5 — узел опирания платформы на гибкую ленту посредством ролика.

Устройство для сбора осадка из горизонтального отстойника состоит иэ платформы 1 с катками 2 и катками 3 на беговых поверхностях которых, т.е. поверхностях взаимодействующих с направляющей 4, закреплен один конец 5 гибкой ленты 6, другой конец закреплен на направляющей с помощью разъемного или неразьемного соединения 7. Оси 8 катков 3 смонтированы в вертикальном пазу 9 кронштейнов 10, закрепленных на платформе 1. Оси 8 катков 3 Ы „, 1828757 A2

{54) УСТРОЙСТВО ДЛЯ СБОРА ОСАДКА ИЗ .ГОРИЗОНТАЛЬНОГО ОТСТОЙНИКА (57) Использование: для сбора донного осадка из горизонтального отстойника с наклонным днищем. Сущность изобретения:

Платформа с рабочим органом снабжена кронштейном, выполненном с вертикальным пазом. в котором размещена ось катка, являющегося опорой для платформы. 1 з,п.ф-лы, 5 ил. могут свободно вращаться и одновременно перемещаться по вертикальному пазу 9.

Платформа 1 опирается по меньшей мере на пару беговых поверхностей катков 3, т.е. на гибкую ленту 6 спирально намотанную на катки 3, К платформе 1 прикреплен рабочий орган 11 (скребок, зрлифт, гидрозлеватор, илосос и т.д.). Катки 2, 3 могут быть как ведущими, так и ведомым. В качестве гибкой ленты может быть использована цепь, трос, резиновый шланг, брезентовая лента и т.д.

В устройстве платформа 1 может быть снабжена четырьмя (т.е. всеми) катками 3 снабженными гибкими лентами 6. работающими одновременно в режиме наматывания или сматывания гибкой ленты см. фиг.3, или одной парой катков 3 на одной оси, работающих, например, в режиме наматывания, а другой в режиме сматывания гибкой ленты и наоборот см.фиг.2.

Платформа 1, кроме описанного примера конкретного выполнения может опираться на гибкую ленту 6 через ролики 12, закрепленные на платформе 1 см. фиг.5, с воэможностью вращения относительно своей оси.

1828757

Рабочий орган 11 перемещаясь вдоль отстойника копирует наклонное дно 13, которое согласно фиг,1, 2 может быть двухскатным или односкатным см,фиг.3.

Каток 2 смонтирован на оси 14 кронштейна 15.

Устройство работает следующим образом.

После включения привода катков 2 или

3 устройство начинает перемещаться вдоль отстойника, катки 3 вращаясь наматывают спирально виток на виток гибкую ленту 6 (или сматывают) при атом рабочий орган, совершая вертикальные перемещения, копирует наклонное дно отстойника.

Применение данного решения на практике позволяет значительно повысить зффективность работы устройства за счет обработки наклонного дна отстойника с увеличенным уклоном.

Формула изобретения

1. Устройство для сбора осадка из горизонтального отстойника по авт.св.

М 1768223, отл и ч а ю ще е с ятем, что, с целью повышения эффективности сбора, платформа снабжена кронштейном, выполненным с вертикальным пазом, в котором размещена ось катка, являющегося опорой для платформы.

2, Устройство по п.1, о т л и ч а ю щ е ес я тем, что платформа снабжена роликом, взаимодействующим с беговой поверхностью катка.

1S28757

4uz5

Составитель IO.Ñèíèöûí

Техред M.Ìîðãåíòàë Корректор С,Пекарь

Редактор М.Козлова

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 24б2 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/б
