Реферат



Изобретение относится к транспорту и может быть использовано для перемещения транспортных средств в условиях бездоФиг .1 рожья. Целью изобретения является упрощение конструкции. Для достижения поставленной цели в колесе Арцах спицы 5 прикреплены к ободу 1 посредством грунтозацепов 2, каждый из которых выполнен в виде двух плоских оппозитно установленных на конце спицы 4 серповидных элементов 6, введенных своими концами в противоположных направлениях в прорезь 2 обода 1 и зафиксированных запорными устройствами. 3 ил. А СО ю 00 00 о

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)л В 60 В 15/10.:г;;

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4634498/11 (22) 23.11.88 (46) 23.07.93, Бюл, hh 27 (75) Л.В.Петросян и А.Л.Петросян (56) Патент Германии

N 320392, кл. В 60 В 15/10, 1918. (54) КОЛЕСО "АРЦАХ" (57) Изобретение относится к транспорту и может быть использовано для перемещения транспортных средств в условиях бездо„„ „„182881О А1 рожья. Целью изобретения является упрощение конструкции. Для достижения поставленной цели в колесе "Арцах" спицы 5 прикреплены к ободу 1 посредством грунтозацепов 2, каждый из которых выполнен в виде двух плоских оппозитно установленных на конце спицы 4 серповидных элементов 6, введенных своими концами в противоположных направлениях в прорезь

2 обода 1 и зафиксированных запорными устройствами. 3 ил.

1828810

Колесо "Арцах" работает следующим образ.ом.

При движении по мягким грунтам грунтозацепы работают без защитных колпаков, а при движении по твердым грунтам, грунтозацепы, с целью предотвращения их поломки, а также сохранения опорной поверхности от разрушения, закрываются защитными колпаками, Составитель В.Немцов

Техред M.Ìoðãåíòàë Корректор H.Êoðîëü

Редактор

Заказ 2464 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР .-I

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Изобретение относится к области транспорта и может быть использовано для перемещения транспортных средств в условиях бездорожья.

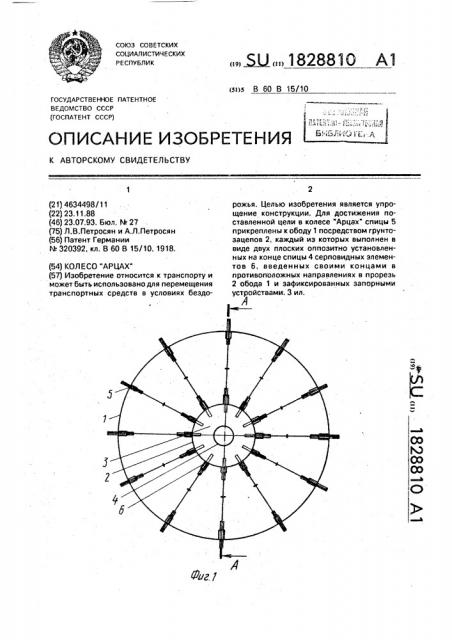

Целью изобретения является упроще- 5 ние конструкции. .На фиг. 1 изображено колесо "Арцах", вид сбоку; на фиг. 2 — сечение на фиг. 1; на фиг. 3 — грунтозацеп.

Колесо "Арцах" содержит обод 1 с поперечными, равноудаленными друг от друга прорезями 2, в которых установлены грунтозацепы 3, ступицу 4, состоящие из двух частей спицы 5. Спицы 5 закреплены к ободу 1 посредством грунтозацепов 3, каждый и которых выполнен в виде двух плоских оппозитно установленных на конце спицы 4 серповидных элементов 5, введенных своими концами в противоположных направлениях в прорезь

2 обода 1 и зафиксированные эапорными ус- 20 .тройствами 7. Части спицы соединены замковым устрой ством 8 с возможностью регулировки ее длины, а грунтозацепы оснащены защитными колпаками 9. А-Я

Формула изобретения

Колесо, содержащее обод с поперечными прорезями, в которых установлены грунтозацепы, ступицу и связывающие ее с ободом, состоящие из двух частей спицы, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции, спицы закреплены к ободу посредством грунтозацепов, каждый иэ которых выполнен в виде двух плоских, оппозитно установленных на конце спицы серповидных элементов, ориентированных своими концами в противоположных направлениях и зафиксированных в прорези запорным устройством.
