Силикатная краска

Силикатная краска

Иллюстрации

Показать все

Реферат



Использование: защитно-декоративная отделка внутренних и наружных поверхностей зданий и сооружений. Сущность изобретения: силикатная краска содержит жидкое калиевое стекло 39,0-50,0 % кремнегель - отход производства фтористого алюминия 8,2-20,0 % пигмент 6,0-10,0 % Силикатизатор - окись цинка 6,5-7,5 %, известковый отход сахарного производства на основе карбонатов кальция и магния 17,5- 35,3 % Характеристики краскиукрывистость 110-130 г/м2, адгезия 1 балл, прочность при ударе 50 см. 1 табл. Ё

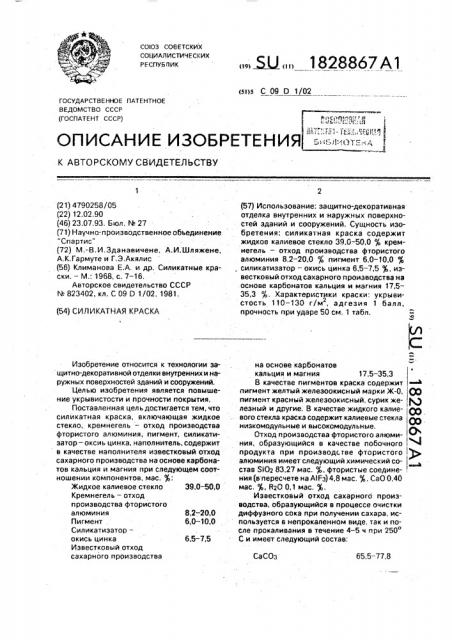

СОВХОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБОИК (51)5 С 09 0 1/02

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ (54) СИЛИКАТНАЯ КРАСКА

6,5-7,5

65,5 — 77,8

СаСОз

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ (21) 4790258/05 (22) 12.02,90 (46) 23.07,93. Бюл, М 27 (71) Научно.-производственное обьединение пСпартиси (72) M.— Â.È,Çäàíàâè÷åíå, А.И;Шляжене, А,К.Гармуте и Г.Ç,Акялис (56) Климанова Е.А, и др. Силикатные краски. — M.: 1968, с. 7 — 16.

Авторское свидетельство СССР

N 882233440022, кл. С 09 D 1/02, 1981, Изобретение относится к технологии защитно-декоративной отделки внутренних и наружных поверхностей зданий и сооружений.

Целью изобретения является повышение укрывистости и прочности покрытия.

Поставленная цель достигается тем, что силикатная краска, включающая жидкое стекло, кремнегель — отход производства фтористого алюминия, пигмент, силикатизатор — оксиь цинка, наполнитель, содержит в качестве наполнителя известковый отход сахарного производства на основе карбонатов кальция и магния при следующем соотношении компонентов, мас, :

Жидкое калиевое стекло 39,0 — 50,0

Кремнегель — отход производства фтористого алюминия 8,2-20,0

Пигмент 6,0 — 10,0

Силикатизатор— окись цинка

Известковый отход сахарного производства

„„Я2 „„1828867 А1 (57) Использование: защитно-декоративная отделка внутренних и наружных поверхностей зданий и сооружений. Сущность изобретения: силикатная краска содержит жидкое калиевое стекло 39,0-50,0 кремнегель — отход производства фтористого алюминия 8,2 — 20,0 пигмент 6,0 — 10,0 силикатизатор — окись цинка 6,5 — 7,5, известковый отход сахарного производства на основе карбонатов кальция и магния 17,5—

35,3 %, Характеристики краски: укрывистость 110-130 г/м, адгеэия 1 балл, 2 прочность при ударе 50 см, 1 табл. на основе карбонатов кальция и магния 17,5 — 35,3

8 качестве пигментов краска содержит пигмент желтый железоокисный марки Ж-О, QQ пигмент красный железоокисный, сурик же- 1 )

I лезный и другие. 8 качестве жидкого калие- р вого стекла краска содержит калиевые стекла 00, ниэкомодульные и высокомодульные. г ъ.

Отход производства фтористого алюми- I ния, образующийся в качестве побочного 4 продукта при проиааодсгае фтористого l+ алюминия имеет следующий химический co- j став ЯЮ2 83,27 мас,, фтористые соедине- ния (в:пересчете на А! Ез) 4,8 мас,, СаО 0,40 мас,, R20 0,1 мас., Известковый отход сахарного производства, образующийся в процессе очистки диффузного сока при получении сахара, используется s непрокаленном виде, так и после прокаливания в течение 4 — 5 ч при 250

С и имеет следующий состав:

1828867

М9Соз 8,6-13,4

2.8 — 6,2

А!20З 0;2-3,8

Р205 0,9-1,3

FezOg 0,2-1,0

Органические вещества 2,3-3.9

Удельная поверхность продуктка 150300 м /кг, ll

Краску получают следующим образом. 10

8 смесителе смешивают отход произ водства фтористого алюминия, силикатизатор, пигмент и известковый отход сахарного производства в течение 30-35 мин, Смесь загружают в шаровую мельницу, перетира- . 15 ют до однородного состояния, Рабочий раствор силикатно краски готовят непосредственно перед нанесением, Для этого и смеситель заливают необходимое количество жидкого калиевого стекла и до- 20 бавляют заранее приготовленную пигмент. ную часть и массу перемешивают 3-7 мин.

Краску наносят на окрашиваемую nosepxность при помощи пульверизатора, валиком, кистью, 25

6,5 — 75

В таблице приведены примеры составов силикатной краски и ее свойства.

Формула изобретения

Силикатная краска, включающая жидкое калиевое стекло, кремнегель — отход производства фтористого алюминия, пигмент, силикатизатор — окись цинка, наполнитель, от л и ч а ю щ а я:с я тем, что, с целью повышения укрывистости и прочности Аокрытия, она содержит в качестве наполнителя известковый отход сахарного производства на основе карбонатов кальция и магния йри следующем соотношении компонентов, мас. $:

Жидкое калиевое стекло 39-50 . Кремнегель — отход производства фтористого алюминия 8,2-20,0

Пигмент 6-10

Силикатизатор— окись цинка

Известковый отход сахарного производства на основе карбонатов кальция и магния, 17.5-35,3.

1828867 6

Примеры составов > о иэоЬретению и сел>зс эра т»

Наименование компонента (ь) и показатели свойств

Состав п/п

1 I

8,2

14,0 .7, а

20,0

8 0

6,0

10,0

10,5

47,0 50,0

7,0 6,5

39,0

7,5

53,0

5,5

Силикатизатор - смесь цинка

Известковый отход сахар" ного производства

24>0

17,5

35,3

Нел

Тальк

Укрывистость, г/мэ

Прочность при ударе, см.

Адгезия, баллы (по ГОСТ

15 140-78, раздел 2) 9

Отслоений нет

6 5

14,0 20,0

I I. 1

8,2

27,0

Отход производства А1Г

Пигмент красный желеэое,о

6,0

-10,5

10,0 окисный

47,0 50,0

53, 0

39.0

Силикатиэатор - окись цинка

7,5

7,0 6,5

5,5

Известковый отход сахарного производства

Нел

Тальк

Укрывистость, г/мз

110

120 130

55 50

Прочность при ударе, см

Адгезия, баллы (по ГОСТ

15140-78, раздел 2) 9

1 !

Атмосферостойкость по

ГОст 9.074-77 метод а (5 циклов) Отслоений нет

14,0

8,0

Ш. 1

20,0

6,0

27,0

10,5

53,0

5,5

50>0

6,5

47,0

7,0

39,0

7,5

Силикатиэатор - окись цинка

Известковый отход сахар- ного производства

Нел

Тальк

Укрывистость> г/нз

160.175

10

Прочность при ударе, см

Адгезия, баллы (по ГОСТ

1514О-78) 50

50.

Неэначитетельмое отслоение

Отс>к>ения нет

5.5

Отход производства А1Гь (фтористого алюминия) Пигмент желтый желеэоокисиый

Жидкое калиевое стекло (модуль 2,5) Ятмосферостой кость по

ГОст 9.074-77 метод а (5 циклов) Всеня силикатизации, ч

Жидкое калиевое стекло (модуль 2,5) Время силикатизации, ч

Отход производства А11>з Сурик железный

Жидкое калиевое стекло (модуль 2,5) Атмосферостойкость по

ГОСТ 9,074-77 атой а (5 циклов) Вгемн силикатизации, ч

35,3 24,о 17,5

8,2

10,0. 35,3. 24,0 17,5

2,0

2,0

Незначи" тельное отслоение а

2,0

2,0

Незначительное отслоение

2,0

2,0
