Водопроводный кран с предохранительным устройством

Водопроводный кран с предохранительным устройством

Иллюстрации

Показать все

Реферат



Использование: в бытовых водопроводах , а также в газовых системах. Сущность изобретения: дополнительный запорный орган водопроводного крана с предохранительным устройством выполнен в виде поршня с центральным отверстием, в котором подвижно размещен хвостовик основного запорного органа. Поршень нагружен пружиной в направлении седла, а хвостовик - выполнен пустотелым и с кольцевым буртом , расположенным с возможностью взаимодействия с верхним торцом поршня. 3 ил.

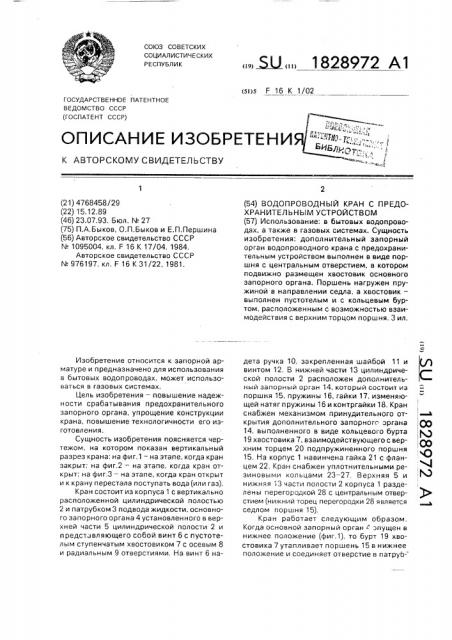

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 F 16 К 1/02

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ

00 с)

i 00

0 4 М

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4768458/29 (22) 15.12.89 (46) 23.07.93. Бюл, № 27 (75) П.А,Быков, О.П.Быков и Е.П,Першина (56) Авторское свидетельство СССР

¹ 1095004, кл. F 16 К 17/04, 1984.

Авторское свидетельство СССР

¹ 976197, кл, F 16 К 31/22, 1981.

Изобретение относится к запорной арматуре и предназначено для использования в бытовых водопроводах, может использоваться в газовых системах.

Цель изобретения — повышение надежности срабатывания предохранительного запорного органа, упрощение конструкции крана, повышение технологичности его изготовления.

Сущность изобретения поясняется чертежом, на котором показан вертикальный разрез крана; на фиг.1 — на этапе, когда кран закрыт; на фиг.2 — на этапе, когда кран открыт; на фиг,3 — на этапе, когда кран открыт и к крану перестала поступать вода (или газ).

Кран состоит из корпуса 1 с вертикально расположенной цилиндрической полостью

2 и патрубком 3 подвода жидкости, основного запорного органа 4 установленного в верхней части 5 цилиндрической полости 2 и представляющего собой винт 6 с пустотелым ступенчатым хвостовиком 7 с осевым 8 и радиальным 9 отверстиями. На винт 6 на„„5U„„1828972 А1 (54) ВОДОПРОВОДНЫЙ КРАН С ПРЕДОХРАН ИТЕЛ Ь Н Ы М УСТРОЙСТВОМ (57) Использование; в бытовых водопроводах, а также в газовых системах. Сущность изобретения: дополнительный запорный орган водопроводного крана с предохранительным устройством выполнен в виде поршня с центральным отверстием, в котором подвижно размещен хвостовик основного запорного органа. Поршень нагружен пружиной в направлении седла, а хвостовик— выполнен пустотелым и с кольцевым буртом, расположенным с возможностью взаимодействия с верхним торцом поршня. 3 ил. дета ручка 10, закрепленная шайбой 11 и винтом 12. В нижней части 13 цилиндрической полости 2 расположен дополнительный запорный орган 14, который состоит из поршня 15, пружины 16, гайки 17, изменяющей натяг пружины 16 и контргайки 18, Кран снабжен механизмом принудительного открытия дополнительного запорного органа

14, выполненного в виде кольцевого бурта

19 хвостовика 7. взаимодействующего с верхним торцем 20 подпружиненного поршня

15. На корпус 1 навинчена гайка 21 с фланцем 22. Кран снабжен уплотнительными резиновыми кольцами 23 — 27. Верхняя 5 и нижняя 13 части полости 2 корпуса 1 разделены перегородкой 28 с центральным отверстием (нижний торец перегородки 28 является седлом поршня 15).

Кран работает следующим образом.

Когда основной запорный орган эпущен в нижнее положение (фиг.1), то бурт 19 хвостовика 7 утапливает поршень 15 в нижнее положение и соединяет отверстие в патруЬ=

1828972 ке 3 с нижней частью 13 полости 2, а уплотнительное кольцо 23 перекрывает отверстие в перегородке 28 корпуса 1 (верхняя часть 5 полости 2 оказывается изолированной от нижней части 13 полости 2). Жидкость, подведенная к патрубку 3 давит на верхний торец 20 поршня 15 и уплотнительного кольца 24 (давление жидкости способно удерживать поршень 15 в нижнем положении, преодолевая усилие пружины 16). При поднятии основного запорного органа 4 между кольцом 23 и перегородкой 28 корпуса 1 образуется вертикальный зазор. При поднятии хвостовика 7 поршень 15 остается в нижнем положении, его удерживает от поднятия вверх давление жидкости, действующее на верхний торец 20 поршня 15.

Жидкость поступает из патрубка 3 в нижнюю часть 13 полости 2, из нее перетекает в верхнюю часть 5 полости 2, затекает s радиальные отверстия 9, а из них попадает в осевое отверстие 8 винта 6 (фиг.2), из которого жидкость вытекает и заполняет нужную емкость. Если прекратилась подача жидкости в патрубок З,то над поршнем 15 падает давление жидкости и пружина 16 поднимает поршень 15, кольцо 24 прижимается к нижнему торцу перегородки 28 корпуса 1 и надежно перекрывает отверстие в перегородке 28 (верхняя часть 5 полости 2 оказывается 30 изолированной от нижней части 13 полости

2). Чтобы возобновить истечение жидкости из крана, необходимо винт 6 опустить вниз, тогда бурт 19 хвостовика 7 вновь утопит поршень 15 в нижнее положение, отверстие в патрубке 3 вновь окажется соединенным с нижней частью 13 полости 2. При поднятии винта 6 вновь начинается истечение жидкости из осевого отверстия 8 винта 6.

Формула изобретения

Водопроводный кран с предохранительным устройством, содержащий корпус с вертикально расположенной цилиндрической полостью, основной и дополнительный запорные органы и механизм принудительного открытия дополнительного запорного органа, причем в полости выполнена перегородка с центральным отверстием, перекрываемым сверху основным, а снизу дополнительным запорным органами, а основной запорный орган снабжен размещенным в центральном отверстии перегородки хвостовиком,отл ич а ю щийся тем,что дополнительный запорный орган выполнен в виде поршня с центральным отверстием, в котором подвижно размещен хвостовик основного запорного органа, причем поршень нагружен пружиной в направлении седла, а хвостовик выполнен пустотелым и с кольцевым буртом, расположенным с возможностью взаимодействия с верхним торцом поршня.

1828972 д с

/ 7.) и г

35

45
