Дискриминатор нулевых биений

Дискриминатор нулевых биений

Иллюстрации

Показать все

Реферат



Использование: импульсная техника, дискретные системы автоматики. Сущность изобретения: дискриминатор нулевых биений содержит RS-триггеры 1, 2, элементы И-НЕ 3,4,7 и блоки 5 и б выделения переднего фронта опорной и входной импульсных последовательностей, каждый из .которых выполнен в виде элемента И и дополнительных элементов И-НЕ. В устройстве достигается расширение диапазона частот импульсных последовательностей. 4 ил.

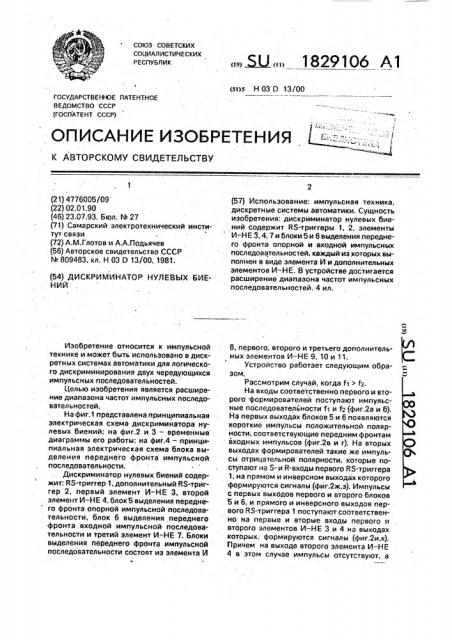

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з Н 03 0 13/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ. СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4776005/09 (22) 02.01.90 . (46) 23.07.93. Бюл. ЬЬ 27 (71) Самарский электротехнический институт связи (72) А.M.Ãëîòîâ и А.А.Подьячев (56) Авторское свидетельство СССР

М 809483, кл, Н 03 D 13/00, 1981, (54) ДИСКРИМИНАТОР НУЛЕВЫХ БИЕНИЙ

Изобретение относится к импульсной технике и может быть использовано в дискретных системах автоматики для логического дискриминирования двух чередующихся импульсных последовательностей.

Целью изобретения является расширение диапазона частот импульсных последовательностей, На фиг.1 представлена принципиальная электрическая схема дискриминатора нулевых биений; нв фиг,2 и 3 — временные диаграммы его работы; на фиг.4 — принципиальная электрическая схема блока выделения переднего фронта импульсной последовательности, Дискриминатор нулевых биений содержит: RS-триггер I, дополнительный RS-триггер 2, первый элемент И-НЕ 3, второй элемент И-HE 4, блок 5 выделения переднего фронта опорной импульсной последовательности, блок 6 выделения переднего фронта, входной импульсной- последовательности и третий элемент И-НЕ 7. Блоки выделения переднего фронта импульсной последовательности состоят иэ элемента И

„„БЦ„„1829106 А1 (57) Использование: импульсная техника, дискретные системы автоматики. Сущность изобретения: дискриминатор нулевых биений содержит RS-триггеры 1, 2, элементы

И вЂ” НЕ S, 4, 7 и блоки 5 и 6 выделения переднего фронта опорной и входной импульсных последовательностей, каждый из.которых выполнен в виде элемента И и дополнительных элементов И-НЕ. 8 устройстве достигается расширение диапазона частот импульсных последовательностей. 4 ил.

8, первого, второго и третьего дополнительных элементов И вЂ” НЕ 9. 10 и 11.

Устройство работает следующим образом.

Рассмотрим случай, когда f< > f2.

На входы соответственно первого и второго .формирователей поступают импульсные последовательности f1 и f2 (фиг.2а и б).

На первых выходах блоков 5 и 6 появляются короткие импульсы положительной полярности, соответствующие передним фронтам входных импульсов (фиг.2в и r). На вторых выходах формирователей такие же импульсы отрицательной полярности, которые поступают на S-u R-входы первого RS-триггера

1, на прямом и инверсном выходах которого формируются сигналы (фиг,2ж,з). Импульсы с первых выходов nepaoro и второго блоков

5 и 6, и прямого и инверсного выходов первого RS-триггера 1 поступают соответственно на первые и вторые входы первого и второго элементов И-НЕ 3 и 4 на выходах которых, формируются сигналы (фиг.2и,к).

Причем на выходе второго элемента И-НЕ

4 в этом случае импульсы отсутствуют, а

1829106 импульсы с выхода первого элемента 2И—

HE 3 переключают дополнительный RSтриггер.2 в единичное состояние, что указывает на знак разности, т.е. f» fz. Ha выход третьего элемента И-НЕ 7 проходят импульсы разностной частоты с выхода первого элемента И-НЕ 3. Таким образом, на первом выходе устройства формируется импульсная последовательность с частотой f1fz, а единичный уровень на втором выходе 10 указывает на та, что f1 — fg > О.

При другом соотношении частот входных импульсных последовательностей, когда fr < fz импульсы разностной частоты появляются на первом выходе, а «а вто- "5 ром выходе, устанавливается нулевой уровень, указывающий на знак разности f<— — fzс О.

Рассмотрим случай работы устройства при равенстве частот входных импульсных 20 последовательностей. На первых и вторых выходах блоков 5 и 6 появляются короткие: импульсы, соответствующие. передним фронтам входных импульсов и противоположной полярности (фиг.За,б,в,г,д,е).

Под воздействием импульсов, поступа. ющих íà S- u R-входы (фиг.Зд,е), RS-триггер

1 переключается и на его прямом и инверс:ном выходах появляются импульсы (фиг.Зж з). Однако они задержаны по отно- 30 шению к импульсам на первых выходах блоков 5 и.6 на время переключения триггера, поэтому на входы первого и второго элементов И-НЕ поступают в разное время и на их выходе не проходят (фиг.Зи,к), Не будет им- 35 пульсов и на первом выходе устройства, до-. полнительный RS-триггер 2 остается в предыдущем состоянии (фиг.Зл,м).

Таким образом, при равенстве частот 40 входных последовательностей импульсов, на выходе дискриминатора импульсы отсутствуют, Формула изобретения

Дискриминатор нулевых биений, содержащий последовательно соединенные блок выделения переднего фронта опорной импульсной последовательности и первый элемент И-НЕ, последовательно соединенные блок выделения переднего фронта входной импульсной последовательности и второй элемент И-HE, RS-триггер, прямой и инверсный выходы которого подключены к другим входам первого и второго элементов

И-НЕ соответственно, а также третий элемент И-НЕ, входы которого подключены к выходам первого и второго элементов. ИНЕ. о т л и ч à ю шийся тем, что, с целью расширения диапазона частот импульсных последовательностей, в него введен дополнительный RS-триггер, S- и R-входы которого подключены соответственно к выходам первого и второго элементов И вЂ” НЕ, а каждый блок выделения переднего франта импульсной последовательности выполнен в виде элемента И и последовательно соединенных первого, второго и третьего элементов И-НЕ, при этом другие входы элемента

И и второго дополнительного элемента И—

НЕ являются входом. соответствующего блока выделения переднего фронта импульсной последовательности, другой вход первого дополнительного элемента И вЂ” НЕ подключен к выходу элемента И, другой вход третьего дополнительного элемента

И-НЕ подключен к выходу второго дополнительного элемента И-НЕ, выходы второго и третьего дополнигельных элементов И-НЕ являются соответственно выходом и инверcHblM выходом соответствующего блока выделения переднего фронта импульсной последовательности, а S- u R-входы RSтриггера подключены к инверсным выходам соответствующих блоков выделения переднего фронта импульсной последовател ьности.

1829106

1829106

Фие. 3

©кг. 4

Составитель Л. Закс

Техред M.МоргенталРедактор

Корректор.С. Лисина
