Патент ссср 182931
Иллюстрации
Показать всеРеферат

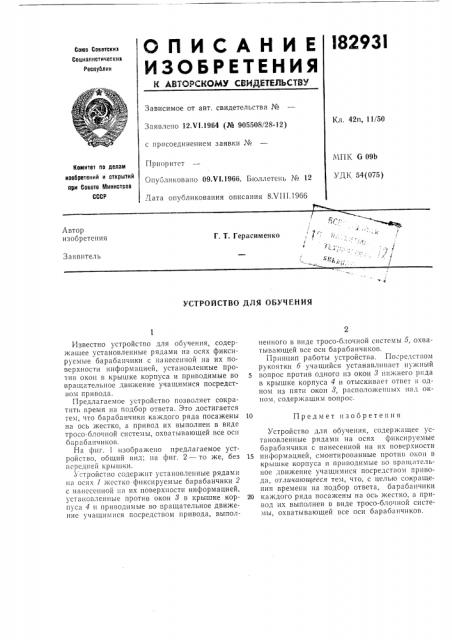

ОПИСАНИЕ 8293
ИЗОБРЕТЕНИЯ
Н АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ
Союз Соввтскив
Социзлистическив
Республик
Зависимое от авт. свидетельства №
Заявлено 12.VI.1964 (№ 905508/28-12) с присоединением заявки №
Кл, 42п, 11/50
МПК G 09Ь
УДК 54(075) Приоритет
Опубликовано 09.VI.1966. Бюллетень № 12
Лата опубликования описания 8Х111.1966
Комитет по делом изобретений и открытий при Совете Министров
СССР
Лвтор изобретения
Г. T. Герасименко
Заявитель
УСТРОЙСТВО ДЛЯ ОБУЧЕНИЯ
Известно устройство для обучения, содержащее установленные рядами на осях фиксируемые барабанчики с нанесенной на их поверхности информацией, установленные против окон в крышке корпуса и приводимые во вращательное движение учащимися посредством привода.
Предлагаемое устройство позволяет сократить время на подбор ответа. Это достигается тем, что барабанчики каждого ряда посажены на ось жестко, а привод их выполнен в виде тросо-блочной системы, охватывающей все осн барабанчиков.
На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — то же, без передней крышки.
У..тройство содержит установленные рядами на осях 1 жестко фиксируемые барабанчики 2 с нанесенной на их поверхности информацией, установленные против окон 8 в крышке корпуса 4 и приводимые во вращательное движение учащимися посредством привода, выполпенного в виде тросо-блочной системы 5, охватывающей все оси барабанчиков.
Принцип работы устройства. По-pe÷ñòâîì рукоятки б учащийся устанавливает нужный
5 вопрос против одного из окон 3 нижнего ряда в крышке корпуса 4 и отыскивает ответ в одном из пяти oKolt 8, расположенных 03,1 окном, содержащим вопрос.
10 Предмет изобретения
Устройство для обучения, содержащее установленные рядами на осях фиксируемые барабанчики с нанесенной на их поверхности
15 информацией, смонтированные против окон в крышке корпуса и приводимые во врагцательное движение учащимися посредством привода, or,ãè÷àfoùååñÿ тем, что, с целью сокращения времени на подбор ответа, барабанчики
20 каждого ряда посажены на ось жестко, а привод их выполнен в виде тросо-блочной системы, охватывающей все осп барабанчиков.
182931
Заказ 2029/7 Тираж 625 Формат бум. 60X90% Объем 0,2l изд. л. Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова., д. 4
Типография, пр. Сапунова, 2
Составитель В. Румянцев
Редактор В, Ф. Чулкова Текред Г. Е, Петровская
Корректоры В В Крылова и Н. Е. Игнатова
