Реферат

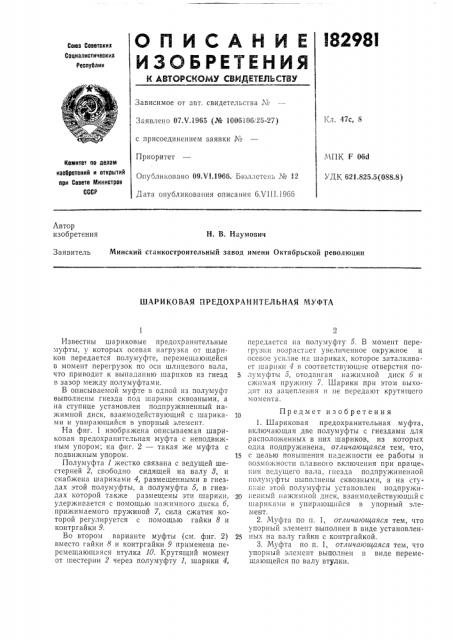

l8298I

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

I,ë. 47с, 8

Заявлено 07Х.1965 (№ 1006106:25-27) с присоединением заявки ¹

Приоритет

МПК F 06d

Комитет по делам иаобретений и открытий при Совете Министров

СССР

Опубликовано 09.V1.1966. Ь!оллетень № 12

УДК 621.825.5(088.8) Дата опубликования описания 6Л" 111.1966

Автор изобретения

H. В. Наумович

Заявитель Минский станкостроительный завод имени Октябрьской революции

ШАРИКОВАЯ 11РЕДОХРАНИТЕДЬНАЯ МУФТА

Известны шариковые предохранительные муфты, у которых осевая нагрузка от шариков передается полумуфте, перемещающейся в момент перегрузок по оси шлицевого вала, что приводит к выпаданию шариков из гнезд в зазор между полумуфтами.

В описываемой муфте в одной нз полумуфт выполнены гнезда под шарики сквозными, а на ступице установлен подпружиненный нажимной диск, взаимодействующий с шариками и упирающийся в упорный элемент.

На фиг. 1 изображена описываемая шариковая предохранительная муфта с неподвижным упором; на фиг. 2 — такая же муфта с подвижным упором.

Полумуфта 1 жестко связана с ведущей шестерней 2, свободно сидящей на валу 8, и снабжена шариками 4, размещенными в гнездах этой полумуфты, а полумуфта 5, в гнездах которой также размещены эти шарики, удерживается с помощью нажимного диска 6, прижимаемого пружиной 7, сила сжатия которой регулируется с помощью гайки 8 и контргайки 9.

Во втором варианте муфты (см. фиг. 2) вместо гайки 8 и контргайки 9 применена перемещающаяся втулка 10. Крутящий момент от шестерни 2 через полумуфту 1, шарики 4, передается на полумуфту 5. В момент перегрузки возрастает увеличенное окружное и осевое усилие па шариках, которое заталкивает шарики 4 в соответствующие отверстия по5 лумуфты 5, отодвигая нажимной диск 6 и сжимая пружину 7. Шарики при этом выхо|ят нз зацепления и пе передают крутящего момента.

Предмет изобретения

1. Шариковая предохранительная муфта, включающая две полумуфты с гнездами для расположенных в них шариков, из которых одна подпружинена, отличающаяся тем, что, 15 с целью повышения надежности ее работы и возмоткности плавного включения при враще. нии ведущего вала, гнезда подпружиненной полумуфты выполнены сквозными, а на сту.

r;.ê";öå этой полумуфты установлен подпружи2р пенный нажпмной диск, взанмодействующ||й с шариками и упирающийся в упорный элемент.

2. Муфта по п. 1, отличающаяся тем, что упорный элемент выполнен в виде установлен25 ных на валу гайки с контргайкой.

3. Муфта по п. 1, отличающаяся тем, что упорный элемент выполнен в виде перемещающейся по валу втулки.

182981

7 Ю У
