Блок крышки для контейнера и способ его изготовления

Блок крышки для контейнера и способ его изготовления

Иллюстрации

Показать все

Реферат



Изобретение относится к таре и упаковке , а именно к блоку крышки для контейнера . Сущность изобретения: блок крышки содержит пробку 2 с юбкой 3, имеющей выступ 5 для соединения с контейнером. Колпачок б соединен с пробкой посредством петли 7, а также с помощью зажимного средства 8. В колпачке 6 выполнена выемка 10 для размещения блокирующего элемента 9, выполненного из легко деформируемого материала. 2 с. и 5 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕ НТУ

I Ю (21) 4894334/13 (86) РСТ! И1 89!00053 (27.06.89) (22) 27.12.90 (46) 23.07.93. Бюл, % 27 (3.1) 8801643 (32) 28.06.88 (33) NL (71) Микропласт Б.В. (ЬИ )

Ф (72) Рональд Йозефус Клеменс Вейнсхенк (йЦ (56) Патент Е1 1В %0079676, кл. В 65 D 51/00.

1983.

„„. Ж, 1830037 АЗ (я)з В 65 О 51/20, В 29 С 45/14 (54} БЛОК КРЫШКИ ДЛЯ КОНТЕЙНЕРА И

СПОСОБ ЕГО ИЗГОТОВЛЕНИЯ (57) Изобретение относится к таре и упаковке, а именно к блоку крышки для контейнера. Сущность изобретения: блок крышки содержит пробку 2 с юбкой 3, имеющей выступ 5 для соединения с контейнером, Колпачок 6 соединен с пробкой посредством петли 7, а также с помощью зажимного средства 8, В колпачке 6 выполнена выемка

10 для размещения блокирующего элемента

9, выполненного из легко деформируемого материала. 2 с. и 5 з.п. ф-лы, 2 ил.

1830037

20

Изобретение относится к блоку крышки для, контейнера, содержащему легко дефор. мируемую пробку и юбку с отверстием для закрывания верхней части горловины контейнера и частичного перекрывания пробки и кол и ачо к.дл я и робки.

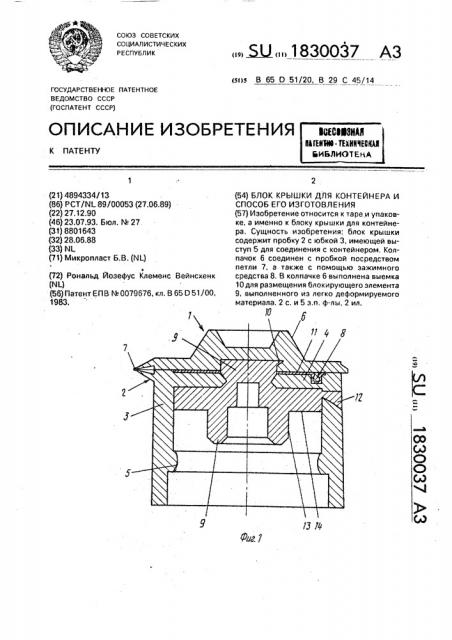

На фиг. 1 показан поперечный разрез первого варианта блока крышки по изобретению; на фиг, 2 — поперечный разрез другого варианта изобретения

Показанный на фиг. 1 блок крышки в целом обозначен позицией 1 и содержит крышку 2 с гильзой (юбкой) 3 и буртиком 4, Гильза 3 снабжена выступающей частью 5 для соединения.с контейнером (не показан).

За одно целое с крышкой 2 выполнен колпа-. чок 6..Соединение осуществляется с помощью петли 7. Колпачок б соединяется с крышкой 2 на стороне, противоположной петле 7, с помощью обычного зажимного средства 8. Крышка 2 вместе с колпачком б изготавливается из материала, который выдерживает повышенную температуру, После образования крышки 2 способом, изображенным на этом чертеже, благодаря не показанному деформируемому материалу, такому как полисилоксановый материал, который проникает для образования пробки

9, выполненной зацело с блокирующим элементом 9 . Выемка 10 образуется неразъем- 30 ной, т.е, колпачок б невозможно. удалить из крышки 2 без деформирования материала блокирующего элемента 9, при том, что пробка 9 находится внутри выемки 10. Это приводит к тому, что после открытия колпачка уже будет невозможно закрыть колпачок

6, т.к. этому мешает выступающая част пробки. Выемка 11 заполняется в процессе образования пробки 9, например. литьем под давлением, тем же материалом, чтобы поп- ч0 училось герметичное уплотнение между колпачком. и крышкой. Литье под давлением пробки 9 осуществляется с помощью отверстия 12, предназначенного именно для этой цели. Помимо заполнения упомянутых выше 45 выемок, герметизирующие поверхности 13 и

14 образуются также и по отношению к контейнеру; За счет соответствуюгцего выбора материала для.этой пробки, становится возможным вводить инъекционную иглу посред- 50 ством протыкания после того; как колпачок б был открыт. Если колпачок б будет открыт, то обнаженная поверхность пробки 9 будет стерильной; Это будет отличным от устройства известного уровня техники, в котором ис- 55 пользуется крышка с алюминиевой фольгой.

Если иньекционная игла. обладает не очень большим диаметром, то тОгда поя вляется возможность после ее удаления вновь герметизировать пробку за счет упругости матеряла изготовления элемента пробки 9

Материалом, выдерживающим повышенные температуры для образования крышки

2 является полиэфирный материал. Если силиконовый материал применяется для изготовления пробки, то во время и после подачи тепла литья под давлением для образования поперечных связей в силиконовом материале. а в качестве последующей обработки эта тепло используется для удаления свободных силиконов, которые могут иметь нежелательные свойства, На фиг. 2 показан еще один вариант блока крышки в соответствии с настоящим изобретением; здесь блок крышки обозначен позицией 15. В этом варианте блок крышки содержи г юбку 16, снабженную выступам 17 и аэрационными каналами 30. проходящими в вертикальном направлении юбки, чтобы аэрировать часть контейнера между выступом 17 и герметически уплотняющим местом крышки по отношению к наружной части контейнера.

Колпачок 19 соединен с помощью пленочной петли l8, Колпачок 19 снабжен отверстием 20. В противоположность первому варианту изобретения, пробка 21 не доходит до выемки 22 в элементе колпачка 19

Как и в показанном на фиг, 1 варианте, выемка выполнена такой формы, чтобы после ее заполнения материалом, она могла бы только открываться и не могла закрываться из-за присутствия здесь легко деформируемого материала. который обозначен позицией 23. В этом варианте изобретения пробку 21 можно выполйить в виде отдельной части,. которая вставляется в элемент

1б, после чего через отверстие 20 инжектируется материал:с целью обеспечения гарантии против возможного открытия колпачка 19. Элемент 23 может состоять из материала, подобного термопластичной резине, В показанном на фиг. 2 варианте изобретения колпачок 19 оснащен кольцеобразным удлинением 31. Это кольцеобразное удлинение 31 окружено материалом 23. После удаления колпачка 19 нужно только проткнуть иглой пробку 21.

Хотя изобретение описано со ссылками на предпочтительные варианты осуществле-.: ния изобретения, йеобходимо понять, что могут быть внесены любые поправки, которые не выходят за рамки объема защиты изобретения, смысл которого зафиксирован в прилагаемых пунктах формулы изобретения, Формула изобретения

1, Блок крышки для контейнера, содержащий легко деформируемую пробку и юбку с отверСтием для закрывания верхней части горловины контейнера и частичного вере1830037
