Реферат



Использование: при погрузке и разгрузке контейнеров посредством портальных кранов. Сущность изобретения: вилочный захват содержит стойку с кронштейном 7. вилы 5 в виде шарнирно прикрепленного к кронштейну 7 стойки 4 двуплечего рычага и фиксатор положения последнего, включающий а себя прикрепленный к кронштейну 7 поворотный элемент 8 со скосом, размещенный с возможностью взаимодействия с одним плечом двуплечего рычага. 6 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ юг. (21) 4949528/11 (22) 29.04.91 (46) 23,07.93. Бюл. hb 27 (71) Центральное проектно-конструкторское технологическое бюро "Автоспецоборудование" (72) B.ß.Øèìàíoâè÷ (73) Центральное проектно-конструкторское технологическое бюро "Автоспецоборудование" (56) Авторское свидетельство СССР

М 180778, кл. В 66 С 1/22, 1965, „„533 „„1830046 АЗ (sl>s В 66 С 1/22 (54) ВИЛОЧНЫЙ ЗАХВАТ (57) Использование: при погрузке и разгрузке контейнеров посредством портальных кранов. Сущность изобретения: вилочный захват содержит стойку с кронштейном 7, вилы 5 в виде шарнирно прикрепленного к кронштейну 7 стойки 4 двуплечего рычага и фиксатор положения последнего, включающий в себя прикрепленный к кронштейну 7 поворотный элемент 8 со скосом, размещенный с возможностью взаимодействия с одним плечом двуплечего рычага. 6 ил, 4 1830046 4

Изобретение относится к погрузке и разгрузке контейнеров, устанавливаемых на транспортное средство посредством портальных кранов.

Цель изобретения — повышение удобства эксплуатации и упрощение конструкции.

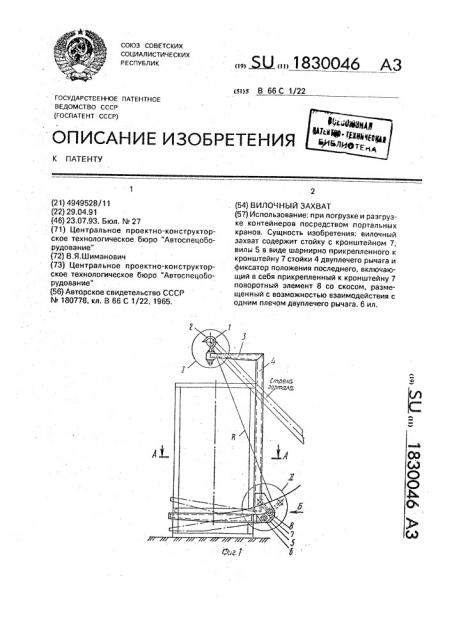

На фиг. 1 изображен предлагаемый вилочный захват; на фиг. 2- разрез А-А на фиг.

1; на фиг,З-узел 1; на фиг.4-вид по стрелке

Б на фиг. 1; на фиг. 5 — узел И на фиг. 1 (фиксатор запирает вилы относительно стойки); »а фиг. б — то же, вилы расфиксиро.ваны.

Вилочный захват содержит навешенный на портал 1 крюк 2, верхнюю балку 3, шарнирно установленную на крюке 2, стойку 4 и вилы 5, связанные со стойкой 4 шарниром 6, ось которого смещена вправо оТ стойки 4. Шарнир 6 установлен в кронштейне 7. Там же установлен поворотный элемент 8 фиксатора положения двуплечего рычага, выполненный со скосам 9, Вилы 5 выполнены в виде двуплечего рычага, одно плечо которого (правое) взаимодействует с поворотным элементом 8, а другое (левое) снабжено опорными площадками 11. Для поворота элемента 8 предусмотрена рукоятка 12 с укрепленным на ней флажком 13, взаимодействующим с упором И, установленным также на кронштейне 7.

Для осуществления подхвата контейнера необходимо вилочный захват навесить на траверсу портала 1 с помощью крюка 2, при этом(см. фиг. 5) ручка 9 находится в крайнем левом положении, элемент 8 удерживает вилы 7 от возможности их поворота против часовой стрелки. Вилы 7 заводят в нишу "С" контейнера. Наличие зазора "А" позволяет вилам 7 поворачиваться по часовой стрелке. что при прочих равных условиях обеспечивает захват контейнера с вилочной нишей меньших размеров по высоте. .После установки контейнера на транспортное средство или на площадку для ос10 вобождения контейнера от захвата необходимо ручку 9 (см, фиг. 6) перевести в крайнее правое положенйе; при этом элемент 8 своим скосом 9 взаимодействует с правым плечом вил 7, что позволяет им раз15 вернуться против часовой стрелки, образуя зазор "Б", который позволяет вывести вилы

7 из ниши контейнера в стесненных условиях.

Формула изобретения

20 8илочный захват, содержащий стойку, вилы, выполненные в виде шарнирно прикрепленного к стойке двуплечего рычага, и фиксатор положения последнего, о т л и ч аю шийся тем, что стойка снабжена крон25 штейном, прикрепленным к ней с противоположной направлению вил стороны, а шарнир крепления стойки к двуплечему ры= чагу размещен на кронштейне, при этом фиксатор положения двуплечего рычата

30 включает в себя прикрейленный к кронштейну поворотный элемент, выполненный со скосом, размещенным с возможностью взаимодействия с одним плечом двуплечего рычага, на другом плече которого выполне35 ны опорные площадки.

1830046

183004б

Составитель В.Шиманович

Техред M.Моргентал Корректор. Л.Филь

Редактор T.Бел ьская

Производственно-издательский комбинат "ABTGHT", г, Ужгород, ул.Гагарина, 101

Заказ 2488 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1t3035 Москва Ж35 Ра шская наб. 4/6
