Реферат



Использование: при изготовлении трубчатых люминесцентных ламп, применяемых для светильников с пускорегулирующей аппаратурой . Сущность изобретения: центральный контакт цоколя выполнен в виде диска. Корпус цоколя является вторым контактом . Токоподведы установлены внутри изолированных от контактов трубок, развальцованных с двух сторон. 3 ил.

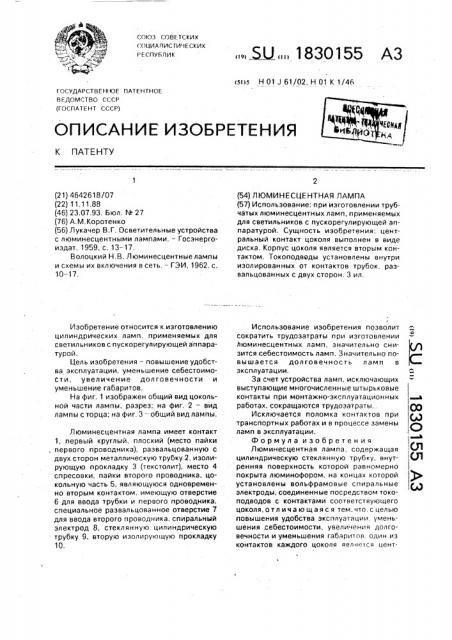

СОЮЗ СОВЕ ТСКИХ

СОЦИАЛИС ГИ ВЕСКИХ

РЕСПУБЛИК

IsI)s Н 01 J 61/02, Н 01 К 1/46

ГОСУДАРСТВЕНОЮЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

iQO (ы ей (21) 4642618/07 (22) 11.11.88 (46) 23,07.93. Бюл. М 27 (76) А.M,Êîðîòåíêî (56) Лукачер В.Г. Осветительные устройства с люминесцентными лампами. — Госэнергоиздат, 1959, с. 13-17.

Волоцкий Н.В. Люминесцентныелампы и схемы их включения в сеть. — ГЭИ, 1962, с.

10 — 17.

Изобретение относится к изготовлению цилиндрических ламп, применяемых для светильников с пускорегулирующей аппаратурой.

Цель изобретения — повышение удобства эксплуатации, уменьшение себестоимоСти, увеличение долговечности и уменьшение габаритов, На фиг. 1 изображен общий вид цокольной части лампы, разрез; на фиг. 2 — вид лампы с торца; на фиг. 3 — общий вид лампы.

Люминесцентная лампа имеет контакт

1, первый круглый, плоский (место пайки, первого проводника), развальцованную с двух сторон металлическую трубку 2, изолирующую прокладку 3 (текстолит), место 4 спресовки, пайки второго проводника, цокольную часть 5, являющуюся одновременно вторым контактом, имеющую отверстие

6 для ввода трубки и первого проводника, специальное развальцованное отверстие 7 для ввода второго проводника, спиральный электрод 8, стеклянную цилиндрическую трубку 9, вторую изолирующую прокладку

10.

„„БЫ ÄÄ 1830155 А3 (54) ЛЮМИНЕСЦЕНТНАЯ ЛАМПА (57) Использование: при изготовлении трубчатых люминесцентных ламп, применяемых для светильников с пускорегулирующей аппаратурой. Сущность изобретения: центральный контакт цоколя выполнен в виде диска. Корпус цоколя является вторым контактом, Токоподводы установлены внутри изолированных от контактов трубок. развальцованных с двух сторон. 3 ил.

Использование изобретения позволит сократить трудозатраты при изготовлении люминесцентных ламп, значительно снизится себестоимость ламп. Значительно повышается долговечность ламп в эксплуатации, За счет устройства ламп, исключающих выступающие многочисленные штырьковые контакты при монтажно-эксплуатацион ных работах, сокращаются трудозатраты, Исключается поломка контактов при транспортных работах и в процессе замены ламп в эксплуатации.

Формула изобретен ия

Люминесцентная лампа, содержащая цилиндрическую стеклянную трубку, внутренняя поверхность которой равномерно покрыта люминофором, на концах которой установлены вольфрамовые спиральные электроды, соединенные посредством токоподводов с контактами соответствующего цоколя,отл ича ю щаяс я тем. что, с целью повышения удобства эксплуатации, уменьшения .себестоимости, увеличения долговечности и уменьшения габаритов. один из контактов каждого цоколя являешься цент1830155

Составитель А. Коротенко

Техред М.Моргентал Корректор С, Лисина

Редактор

Заказ 2494 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно издательский комбинат "Патент", r, Ужгород, ул,f агарина. 101 ральным и выполнен в виде диска, вторым контактом является корпус цоколя. а токоподводы, соединяющие указанные диски с электродами, установлены каждый внутри соответствующей трубки. развальцованной с двух сторон и изолированной от указанных контактов.
