Самоходное микрошасси для подметания и мойки полов

Самоходное микрошасси для подметания и мойки полов

Иллюстрации

Показать все

Реферат



Сущность изобретения: самоходное микрошасси для подметания и мойки полов содержит емкость для чистой и отработанной жидкости, вентилятор, насос, барабанные щетки, привод, трубопровод для подачи отработанной жидкости в емкость и средство для очистки загрязненного воздуха. Кроме того, оно снабжено барботажным смесителем. Средство для очистки загрязненного воздуха состоит из вертикальной трубы, один конец которой связан с насосом , а другой несет разбрызгиватель и колпак , свободно установленный на трубопроводе для подачи отработанной среды соосно с вертикальной трубой. Колпак выполнен из эластичного материала, его нижняя кромка контактирует с поверхностью отработанной жидкости, а барботажный смеситель размещен на вертикальной трубе в емкости для отработанной жидкости под разбрызгивателем. 1 ил.

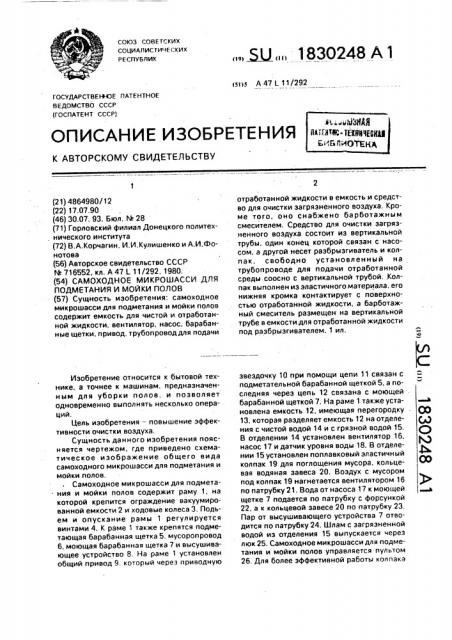

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sl)5 А 47 1 11/292

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4864980/12 (22) 17.07.90 (46) 30.07. 93. Бюл. М 28 (71) Горловский филиал Донецкого политехнического института (72) В.А.Корчагин. И.И.Кулишенко и А.И.Фонотова (56) Авторское свидетельство СССР

1Ф 716552, кл. А 47 (11/292, 1980, (54) САМОХОДНОЕ МИКРОШАССИ ДЛЯ

ПОДМЕТАНИЯ И МОЙКИ ПОЛОВ (57) Сущность изобретения: самоходное микрошасси для подметания и мойки полов содержит емкость для чистой и отработанной жидкости, вентилятор, насос, барабанные щетки, привод, трубопровод для подачи

Изобретение относится к бытовой технике, а точнее к машинам, предназначенным для уборки полов, и позволяет одновременно выполнять несколько операций.

Цель изобретения — повышение эффективности очистки воздуха.

Сущность данного изобретения поясняется чертежом, где приведено схематическое изображение общего вида самоходного микрошасси для подметания и мойки полов.

Самоходное микрошасси для подметания и мойки полов содержит раму 1, на которой крепится ограждение вакуумированной емкости 2 и ходовые колеса 3. Подьем и опускание рамы 1 регулируется винтами 4. К раме 1 также крепятся подметающая барабанная щетка 5, мусоропровод

6, моющая барабанная щетка 7 и высушивающее устройство 8. На раме 1 установлен общий привод 9, который через приводную

„„ЯЦ ÄÄ 1830248 А1 отработанной жидкости в емкость и средство для очистки загрязненного воздуха. Кроме того, оно снабжено барботажным смесителем. Средство для очистки загрязненного воздуха состоит иэ вертикальной трубы, один конец которой связан с насосом, а другой несет разбрызгиватель и колпак, свободно установленный на трубопроводе для подачи отработанной среды соосно с вертикальной трубой, Колпак выполнен иэ эластичного материала, его нижняя кромка контактирует с поверхностью отработанной жидкости, а барботажный смеситель размещен на вертикальной трубе в емкости.для отработанной жидкости под разбрыэгивателем. 1 ил. звездочку 10 при помощи цепи 11 связан с подметательной барабанной щеткой 5, а последняя через цепь 12 связана с моющей барабанной щеткой 7. На раме 1 также установлена емкость 12, имеющая перегородку

13, которая разделяет емкость 12 на отделения с чистой водой 14 и с грязной водой 15.

В отделении 14 установлен вентилятор 16, насос 17 и датчик уровня воды 18. В отделении 15 установлен поплавковый эластичный колпак 19 для поглощения мусора, кольцевая водяная завеса 20. Воздух с мусором под колпак 19 нагнетается вентилятором 16 по патрубку 21. Вода от насоса 17 к моющей щетке 2 подается по патрубку с форсункой

22, а к кольцевой завесе 20 по патрубку 23.

Пар от высушивающего устройства 7 отводится по патрубку 24. Шлам с загрязненной водой из отделения 15 выпускается через люк 25. Самоходное микрошасси для подметания и мойки полов управляется пультом

26. Для более эффективной работы колпака

1830248

19 на вертикальной штанге установлен барботажный смеситель 27, Самоходное микрошасси для подметания и мойки полов работает следующим образам.

При нажатии кнопки "Включено" на пульте 26 включается общий привод 9 и через систему приводная звездочка 10 — цепь

11 — цепь 12 приводит в движение подметательную барабанную щетку 5 и мощную барабанную щетку 7. При нажатии кнопки

"Включение насоса" на пульте 26 включается насос 17 и вода через патрубок с форсункой 22.подается на моющую щетку 7, а через патрубок 23 к кольцевой водяной завесе 20, При нажатии кнопки "Включение вентилятора" на пульте 26 включается вентилятор

16 и через патрубок 6 отсасывает загрязненный воздух от щетки 5, который затем через патрубок 21 нагнетается под колпак 19, где под воздействием кольцевой водяной завесы 20 смачивается и оседает в отделении 15, осаждаясь на дне в виде шлама, который через люк 25 периодически выбирается, а очищенный воздух из отделения 15 выходит в атмосферу. При нажатии кнопки "Сушка" на пульте 26 включаются нагревательные высушивающие устройства 8, под воздействием теплового излучения которых испаряется влага с обрабатываемой площади пола, а испаренная влага через патрубок 24 отсасывается и смешивается с загрязненным воздухом, путь которого был описан выше, Перемещаясь по заданной траектории, микрошасси для подметания и мойки полов обрабатывает заданную поверхность пола. В зависимости от назначения микрошасси для подметания и мойки полов может перемещаться под воздействием мускульной силы оператора или быть самоходным при передаче энергии от общего привода 9 к ходовым колесам 3, Вода в отделение 14 постоянно добавляется по команде датчика уровня воды 18 из резервуара или водопро10 водной сети. О стоявшаяся вода из отделения 15 тоже перекачивается в отделение 14.

Формула изобретения

Самоходное микрошасси для подмета15 ния и мойки полов, содержащее емкости для чистой и отработанной жидкости, вентилятор, насос, барабанные щетки, привод, трубопровод для подачи отработанной жидкости в емкость и средство для очистки

20 загрязненного воздуха, о т л и ч а ю щ е ес я тем, что, с целью повышения эффективности очистки воздуха, оно снабжено барботажным смесителем, средство для очистки загрязненного воздуха состоит иэ верти25 кальной трубы, один конец которой связан с насосом, а другой несет раэбрыэгиватель и колпак, свободно установленный на трубопроводе для подачи отработанной среды соосно с вертикальной трубой, при этом колЗ0 пак выполнен из эластичного материала, его нижняя кромка контактирует с поверхностью отработанной жидкости, а барботажный смеситель размещен на вертикальной трубе в емкости для отработанной жидкости

З5 под разбрызгивателем;

1830248

Составитель И.Кулишенко

Техред M.Ìîðãåíòàï Корректор М.Андрушенко

Редактор Т.Горячева

Заказ 2508 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
