Стоечный поддон

Стоечный поддон

Иллюстрации

Показать все

Реферат



Использование: для обеспечения погрузочно-раэгрузочных работ на базах и складах . Сущность изобретения: между верхним и нижним основаниями шарнирно установлены изменяемой высотой стойки, выполненные в виде шарнирных многозвенников. связанных между собой боковыми элементами . 4 з.п. ф-лы. 3 ил.

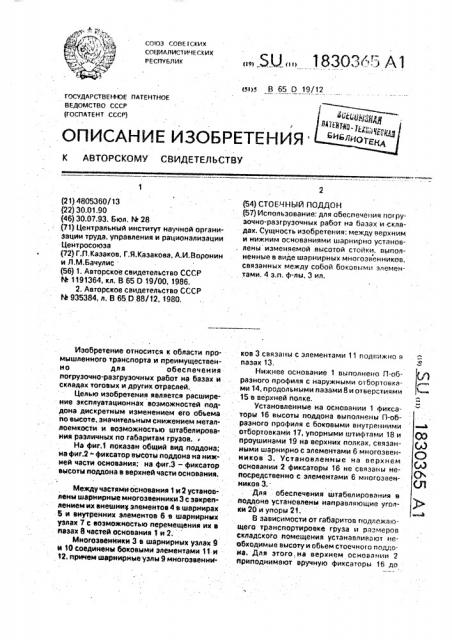

С0103 СОВЕ! СКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕспУБлик

{31>ю В 65 D 19/12

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВедОмстВО сссР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ О

L (21) 4805360/13 (22) 30.01.90 (46) 30.07.93. Бюл, М 28 (71) Центральный институт научной организации труда, управления и рационализации

Центросоюза (72) Г.fl.Kàçàêîà, Г.Я.Казакова, А.И.Воронин и Л.М.Бачулис (56} 1. Авторское свидетельство СССР

М 1191364, кл. В.65 D 19/00, 1986.

2. Авторское свидетельство СССР гв 935384, л. В 65 D 88/ t2, 1980.

Изобретение относится к области промышленного транспорта и преимущественно для обеспечения погрузочно-разгрузочных работ на базах и складах тоговых и других отраслей.

Целью изобретения является расширение экспяуатационнах возможностей поддона дискретным изменением его обьема по высоте..значительным снижением металлоемкости и возможностью штабелирования различных по габаритам грузов. r

На фиг.1 показан общий вид поддона; на фиг.2 "фиксатор высоты поддона на нижней части основания; на фиг,3 — фиксатор высоты поддона в верхней части основания.

Между частями основания 1 и 2 установлены шарнирные многозвенники 3 с закреплением их внешних элементов 4 в шарнирах

Ь и внутренних элементов 6 в шарнирных узлам 7 с возможностью перемещения их в пазах 8 частей основания 1 и 2, Многоэе ниики 3 в шарнирных узлах 9 и 10 соединены боковыми элементами 11 и

12, причем шарнирные узлы 9 многозвенни„„5Ц „„183036!э А1 (54) СТОЕ- IHbIA ПОДДОН (57) Использование: для обеспечения погрузочно-разгрузочных работ на базах и складах. Сущность изобретения: между верхним и нижним основаниями шарнирно установлены изменяемой высотой стойки. выполненные в виде шарнирных многоэвенников. связанных между собой боковыми элементами. 4 з.п. ф-лы. 3 ил. ков 3 связаны с элементами 11 подвижно в пазах 13.

Нижнее основание 1 выполнено П-образного профиля с наружными отбортовками 14, продольными пазами 8 и отверстиями

15 в верхней полке.

Установленные на основании 1 фиксаторы 16 высоты поддона выполнены П-образного профиля с боковыми внутренними отбортовками 17, упорными штифтами 18 и проушинами 19 на верхних полках, связанными шарнирно с элементами 6 многоэвенников 3. Установленные на верхнем основании 2 фиксаторы 16 не связаны непосредственно с элементами 6 многоэвенников 3, Для обеспечения штабелирования в поддоне установлены направляющие уголки 20 и упоры 21.

В зависимости от габаритов подложжающего транспортировке груза и размеров складского помещения устанавливают необходимые высоту и обьем стоечного поддона, Для этого,на верхнем основании 2 приподнимают вручную фиксаторы 16 до

1830365 упора внутренних отбортовок 17 и выхода стей, стойки выполнены в ви штифтов 18 из отверстий 15 и пвремв а их вдоль пазов 8 с установкой в отбор в щ ют ников и связанных с ве хним и н р и нижним ос1№ 15 то ки нованиями ша ни но с во ив задан- ., перемещения по вертикали. ной высоте или обьему поддона. 5 2, П

Затем аналогично устанавливают фик- - тем, что и

° . оддон поп.1,отличаю ик- - тем, что продольные краевые части верхнемвнно д я мн 3 а ии,одновре- го и нижнего ос огозвенники 3 нэ разной формы. заданную высоту йла обьем поддона; так 3. Поддон по п.2, о т л и ч а ю кэк проушины 19 фиксаторов 16 шарнирно 10. тем, что .на П-об связаны с элементами 6 многозвенников 3, нников, выполнены боковыв продольные пазы, сниКонструкция стоечного поддона созда- отверс и ь в зу наружные отбортовки. а на полках — я .ет удобство в эксплуатации и расширяет. - ты поддона.

+ отверсти для установки ьиксато в возможности его использования в широком, 15 4 П диапазоне различных габаритов и склад;, тем. что фиксэто ы высот ских помещений органиченой пло а и площади. немы П-образной формы с упорами внутри у а изо ретени я : ми.

1. <:товчный поддон. содержащий аер- 20 5. Поддон по пп .3 и 4. о т л и ч хнее и нижнее основания, связанные межд собой стойки боковые ограждения ф у . с я тем, что фиксато вы от торы,отличэющийсятем,что сцалью и икса- нижнейчастиоснованияша ни но в р р освязаны ью с внутренними концами элементов мн расширения эксплуатационных возможно- звенников.

f2 вил, 3

1830365

Составитель Н.Замчий

Техред ММоргентал Корректор М.Керецман

Редактор

Производственно-издательский комбинат ".Патент", r. Ужгород, ул.Гагарина, 101

Заказ 2514 Тираж Подписное . ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж 35, Раушская наб., 4/5
