Устройство для поштучной подачи изделий

Устройство для поштучной подачи изделий

Иллюстрации

Показать все

Реферат



Сущность: устройство для подачи плоских изделий, преимущественно кассет с пазами для изделий, выполненными на боковых ее стенках, содержит направляющую для кассет, храповой механизм для подачи кассет с фиксирующей и ведущей собачками и толкатель для загрузки и выгрузки деталей , установленный с возможностью возвратно-поступательного перемещения перпендикулярно направляющей для кассет и кинематически соединенный с ведущей собачкой храпового механизма. Направляющая для кассет выполнена в виде кожуха с окнами для прохода кассет, на лотки, храповой механизм подачи кассет снабжен рейкой. 1 з.п. ф-лы, 4 ил.

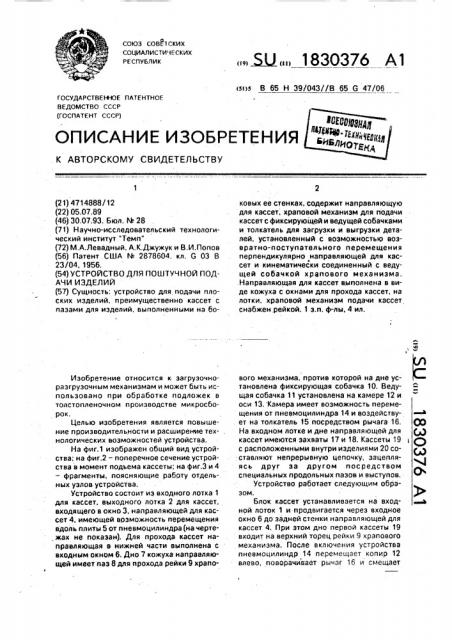

СОЮЗ СОВЕ1СКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК () 9) (I I) ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТ80 СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4714888/12 (22) 05,07,89 (46) 30.07,93. Бюл. М 28 (71) Научно-исследовательский технологический институт "Темп" (72) М.А.Левадный, А.К,Джужук и В.И.Попов (56) Патент США М 2878604, кл. G 03 B

23/04, 1956. (54) УСТРОЙСТВО ДЛЯ ПОШТУЧНОЙ ПОДАЧИ ИЗДЕЛИЙ (57) Сущность: устройство для подачи плоских изделий, преимущественно кассет с пазами для иэделий, выполненными на боИзобретение относится к загруэочноразгрузочным механизмам и может быть использовано при обработке подложек в толстопленочном производстве микросборок.

Целью изобретения является повышение производительности и расширение технологических возможностей устройства.

На фиг.1 изображен общий вид устройства; на фиг.2 — поперечное сечение устройства в момент подъема кассеты; на фиг.3 и 4 — фрагменты. поясняющие работу отдельных узлов устройства.

Устройство состоит из входного лотка 1 для кассет, выходного лотка 2 для кассет, входящего в окно 3, направляющей для кассет 4, имеющей возможность перемещения вдоль плиты 5 от пневмоцилиндра(на чертежах не показан). Для прохода кассет направляющая в нижней части выполнена с входным окном 6. Дно 7 кожуха направляющей имеет паэ 8 для прохода рейки 9 храпоIsI)s В 65 Н 39/043//В 65 G 47/06 ковых ее стенках, содержит направляющую для кассет, храповой механизм для подачи кассет с фиксирующей и ведущей собачками и толкатель для загрузки и выгрузки деталей, установленный с возможностью возвратно-поступательного перемещения перпендикулярно направляющей для кассет и кинематически соединенный с ведущей собачкой храпового механизма.

Направляющая для кассет выполнена в виде кожуха с окнами для прохода кассет, на лотки, храповой механизм подачи кассет снабжен рейкой. 1 э.п. ф-лы, 4 ил. вого механизма, против которой на дне установлена фиксирующая собачка 10. Ведущая собачка 11 установлена на камере 12 и оси 13. Камера имеет возможность перемещения от пневмоцилиндра 14 и воздействует на толкатель 15 посредством рычага 16. (, ф

На входном лотке и дне направляющей для (ь) кассет имеются захваты 17 и 18. Кассеты 19 1 ( с расположенными внутри иэделиями 20 составляют непрерывную цепочку, зацепляясь друг за другом посредством специальных продольных пазов и выступов.

Устройство работает следующим образом.

Блок кассет устанавливается на вход- э ной лоток 1 и продвигается через входное окно 6 до задней стенки направляющей для кассет 4. При этом дно первой кассеты 19 входит на верхний торец рейки 9 xpar)oaoro механизма. После включения устройства пневмоцилиндр 14 перемещает копир 12 влево, поворачивает рычаг 16 и слчещает

1830376 толкатель 15 вправо. Ведущая собачка 11, коснувшись рейки 9, поворачивается вокруг оси 13, поднимает рейки вместе с кассетой

19 на один шаг до ее фиксации фиксирующей собачкой 10. 5

При движении копира 12 вправо ведущая собачка 11 выходит иэ зацепления с рейкой 9, возвращается в исходное положение, а правая сторона толкателя 15 под воздействием рычага 16 выталкивает изделие 10 из кассеты 19.

После завершения необходимой операции на изделии 20 система управления {на чертежах не изображена) выдает команду на перемещение копира 12 посредством. 15 пневмоцилиндра 14 влево. Рычаг 16, перемещая толкатель 15, левой его частью заталкивает изделие 20 в кассету. Дальнейшие перемещения копира 12 повторяют цикл до обработки всех изделий 2О в кассете 19 и 20 выхода ее на уровень выходного лотка 2, Датчики верхнего положения рейки 9 и система управления выдают команду пневмоцилиндру (на чертежах не показан) на смещение направляющей для кассет 4 в сто- 25 рону выходного лотка 2, при этом стенка направляющей надвигает на его край отработанную кассету 19, одновременно выводится из зацепления с рейкой 9 фиксирующая собачка 10, Освобожденная 30 рейка 9 под действием собственного веса падает вниз и при обратном перемещении направляющей. для кассет принимает на свой торец новую кассету, увлекаемую вместе со всем блоком кассет захватом 18 в дне 35

7 направляющей для кассет. При возврате направляющей для кассет 4 в исходное положение отработанная кассета остается на выходном лотке 2, а нижний блок кассет 19 удерживается захватом 17 входного лотка 1, не препятствуя продвижению дна 7 под кассетой, находящейся на торце рейки 9.

Датчик возврата направляющей для кассет

4 в исходное положение (на чертежах не показан) выдает сигнал на перемещение копира влево. Циклы повторяются.

Формула изобретения

1. Устройство для поштучной подачи изделий, содержащее кассеты с пазами на боковых стенках для изделий, направляющую для кассет, храповой механизм для подачи кассет вдоль направляющей, включающий фиксирующую и ведущую собачки, и кинематически соединенный с ведущей собачкой толкатель для загрузки и выгрузки изделий из кассет перпендикулярно направляющей, о т л и ч а ю щ е е с я тем, что, с.целью повышения производительности и расширения технологических возможностей, оно имеет входной и выходной лотки для кассет, установленные один над другим перпендикулярно направляющей с разных ее сторон, а направляющая для кассет выполнена в виде прямоугольного кожуха с окнами для прохода кассет на лотки, пазом в его дне и прорезью, расположенной с противоположной стороны выходного лотка для прохода изделия и взаимодействия с толкателем, при этом храповой механизм подачи кассет дополнительно имеет размещенную в пазе дна кожуха зубчатую рейку для перемещения кассет вдоль направляющей, а собачки установлены с возможностью взаимодействия с зубьями рейки, 2. Устройство пои. 1, отл ич а ю щее с я тем, что фиксирующая собачка храпового механизма для подачи кассет установлена в прорези дна кожуха.

1830376
