Система кондиционирования с автоматическим регулированием тепловлажностного состава приточного воздуха

Система кондиционирования с автоматическим регулированием тепловлажностного состава приточного воздуха

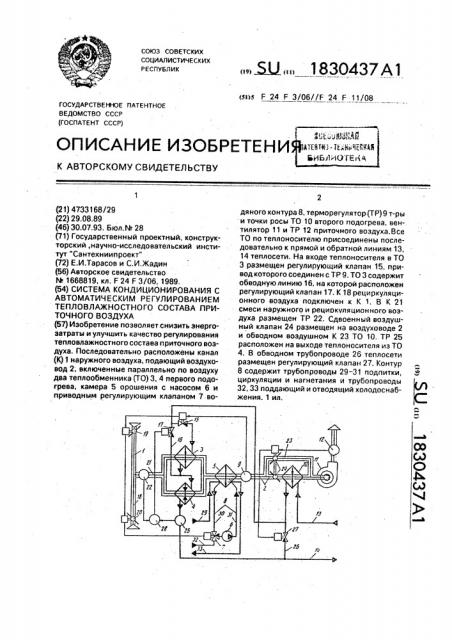

Иллюстрации

Показать все

Реферат



Изобретение позволяет снизить энергозатраты и улучшить качество регулирования тепловлажностного состава приточного воздуха . Последовательно расположены канал (К) 1 наружного воздуха, подающий воздуховод 2, включенные параллельно по воздуху два теплообменника ГГО) 3,4 первого подогрева , камера 5 орошения с насосом 6 и приводным регулирующим клапаном 7 водяного контура 8, терморегулятор (ТР) 9 т-ры и точки росы ТО 10 второго подогрева, вентилятор 11 и ТР 12 приточного воздуха.Все ТО по теплоносителю присоединены последовательно к прямой и обратной линиям 13, 14 теплосети. На входе теплоносителя в ТО 3 размещен регулирующий клапан 15, привод которого соединен с ТР 9. ТО 3 содержит обводную линию 16, на которой расположен регулирующий клапан 17. К 18 рециркуляционного воздуха подключен к К 1. В К 21 смеси наружного и рециокуляционного воздуха размещен ТР 22. Сдвоенный воздушный клапан 24 размещен на воздуховоде 2 и обводном воздушном К 23 ТО 10. ТР 25 расположен на выходе теплоносителя из ТО 4. В обводном трубопроводе 26 теплосети размещен регулирующий клапан 27. Контур 8 содержит трубопроводы 29-31 подпитки, циркуляции и нагнетания и трубопроводы 32,33 поддающий и отводящий хояодоснабжения. 1 ил. сл с

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4733168/29 (22) 29.08.89 (46) 30.07.93, Бюл,N.. 28 (71) Государственный проектный, конструкторский,научно-исследовательский институт "Сантехниипроект" (72) Е.И.Тарасов и С,И.Жадин (56) Авторское свидетельство

N. 1668819, кл, F 24 F 3/06, 1989. (54) СИСТЕМА КОНДИЦИОНИРОВАНИЯ С

АВТОМАТИЧЕСКИМ РЕГУЛИРОВАНИЕМ

ТЕПЛОВЛАЖНОСТНОГО СОСТАВА ПРИТОЧНОГО ВОЗДУХА (57) Изобретение позволяет снизить энергоэатраты и улучшить качество регулирования тепловлажностного состава приточного воздуха. Последовательно расположены канал (К) 1 наружного воздуха, подающий воздуховод 2; включенные параллельно по воздуху два теплообменника (T0) 3, 4 первого подогрева, камера 5 орошения с насосом 6 и приводным регулирующим клапаном 7 воЯ2 1830437А1 (s))s F 24 F 3/06//F 24 F 11/08 дяного контура 8, терморегулятор(ТР) 9 т-ры и точки росы ТО 10 второго подогрева, вентилятор 11 и TP 12 приточного воздуха,Все

Т0 по теплоносителю присоединены последовательно к прямой и обратной линиям 13, 14 теплосети, На входе теплоносителя в ТО

3 размещен регулирующий клапан 15, привод которого соединен с ТР 9. ТО 3 содержит обводную линию 16, на которой расположен регулирующий клапан 17. К 18 рециркуляционного воздуха подключен к К 1. В К 21 смеси наружного и рециокуляционного воздуха размещен TP 22. Сдвоенный воздушный клапан 24 размещен на воздуховоде 2 и обводном воздушном К 23 TO 10. TP 25 расположен на выходе теплоносителя из ТО

4. В обводном трубопроводе 26 теплосети размещен регулирующий клапан 27. Контур

8 содержит трубопроводы 29-31 подпитки, циркуляции и нагнетания и трубопроводы

32, 33 поддающий и отводящий холодоснабжения. 1 ил.

1830437

Изобретение относится к технике кондиционирования воздуха и может быть использовано в различных областях народного хозяйства, Целью изобретения является снижение энергозатрат и улучшение качества регулирования.

На чертеже представлена схема системы кондиционирования с автоматическим регулированием тепловлажностного состава приточного воздуха. го состава и риточного воздуха работает следующим образом, В холодильный период года наружный и рециокуляционный воздух подается соответственно по каналу 1 и 18, а затем смсь наружного и рециркуляционного воздуха подается по каналу 21 на теплообменники 3 и 4, а далее по подающему воздуховоду 2 через теплообменник 10 вентилятором 11 в обслуживаемое помещение (не показано).

Теплоноситель из прямой линии 13 теплосети подается последовательно через теплообменник 10, 3 и 4 в обратную линию

Система кондиционирования с автоматическим регулированием тепловлажностного состава приточного воздуха содержит последовательно расположенные канал 1 наружного воздуха, подающий воздуховод

2, включенные параллельно по воздуха два теплообменника 3, 4 первого подогрева, камеру орошения 5 с насосом 6 и приводным

14 теплосети. В этом случае регулирующий клапан 27 на обводном трубопроводе 26 закрыт полностью.

Регулирование температуры приточного воздуха осуществляется терморегулятором 12 путем изменения положения сдвоенного воздушного клапана 24, обесперегулирующим трехходовым клапаном 7 во- чивающего перераспределение воздуха лидяного контура 8, терморегулятор 9 темпе- бо в подающий воздуховод 2, либо в ратуры точки росы, теплообменник 10 обводной воздушный канал 23 теплообменвторого подогрева, вентилятор 11 и термо- ника 10 второго подогрева. регулятор 12 приточного воздуха. Все теп- 25 При повышении температуры воздуха лообменники по теплоносителю за вентилятором 11 (приточного воздуха) присоединены последовательно к прямой сдвоенный клапан прикрывает подающий

13 и обратной 14 линиям теплосети. На вхо- воздуховод 2 и открывает обводной воздушде теплоносителя в первый теплообменник ный канал 23, И наоборот, при понижении

3 первого подогрева размещен регулирую- 30 температуры приточного воздуха сдвоенщий клапан 15, приводкоторогосоединенс ный клапан 24 перемещается в обратную терморегулятором 9 температуры точки ра- сторону. сы, и сам теплообменник 3 содержит обвод- Регулирование влажности приточного ную линию 16 с расположенным на воздуха осуществляется терморегулятором последней регулирующим клапаном 17. Си- 35 9 температуры точки росы путем изменения стема дополнительно содержит канал 18 ре- положения регулирующего клапана 15 на циркуляционного воздуха, подключенный к входе теплоносителя в первый теплообменканалу 1 наружного воздуха, регулирующие ник 3 первого подогрева, При повышении клапаны 19 и 20 с приводами каналов 1 и 18 температуры "точки росы" регулирующий наружного и рециркуляционного воздуха, 40 клапан 15 закрывается, при понижении— канал 21 смеси наружного и рециркуляцион- открывается, ного воздуха с размещенным в нем термо- Температура обратного теплоносителя регулятором 22, обводной воздушный канал после теплообменника 4 первого подогрева

23 теплообменника 10 второго подогрева, контролируется терморегулятором 25 через сдвоенный воздушный клапан с приводом 45 запретно-разрешаюшее устройство 28. При

24 на подающем воздуховоде 2 и обводном пони>кении температуры теплоносителя повоздушном канале 23 теплообменника 10 сле теплообменника 4 клапан 17 получает второго подогрева, терморегулятор 25, раз- команду на открытие и наоборот. мещенный на выходе теплоносителя из вто- Так как втеплообменники 3 и 4 подается рого теплообменника 4 первого подогрева, 50 смесь наружного и рециркуляционного возобводной трубопровод 26 теплосети с раз- духа, то температура перед этими теплообмещенным на нем регулирующим клапа- менниками поддерживается выше + 3 С. ном 27 с приводом, запретно-разрешающее Эту температуру контролирует терморегуустройство 28. Водяной контур 8 камеры лятор 22, соединенный с запретно-разреорошения 5 включает трубопроводы под- 55 шающим устройством 28, питки 29, циркуляции 30 и нагнетания 31, а По мере повышения температуры натакже подающий 32 и отводящий 33 трубоп- ружного воздуха по команде терморегулятороводы холодоснабжения. ра 9 температуры точки росы будет

Система кондиционирования с автома- пропорционально закрываться регулируютическим регулирования тепловлажностно- щей клапан 15до полного его закрытия. При

1830437 полном закрытии регулирующего клапана

15 терморегулятор 9 начинает управлять регулирующим клапаном 19 наружного воздуха в сторону его открытия. После полного открытия регулирующего клапана 19 управление переводится на регулирующий клапан 20 рециркуляционного воздуха в сторону его закрытия.

После полного закрытия регулирующего клапана 20 управление переводится на трехходовой регулирующий клапан 7, который открывается в сторону потребления насосом 6 холодной воды из подающего трубопровода 32 халадоснабжения.

Камера орошения 5 в холодный период года работает в адиабатическам режиме путем орошения оборотной воды. циркулирующей по водяному контуру 8, Компенсация уноса воды осуществляется по трубопроводу подпитки 29, В период, когда осуществляется подача воды иэ системы холодоснабжения, сброс излишней воды производится па отводящему трубопроводу

33 холодоснабжения.

Терморегулятор 12 приточного воздуха осуществляет также управление регулирующим клапаном 27 на обводном трубопроводе теплосети после полного закрытия обводного воздушного канала 23. При этом часть теплоносителя после теплаобменника

10 сразу сбрасывается в обратную линию теплосети.

Последовательность переключения регулирования всеми регулирующими клапанами 15, 19, 20, 7 и 24, 27 может быть осуществлена, например, непосредственно через концевые выключатели (не показано) предшествующих клапанов.

При переходе системы кондицианирования воздуха на работу с летнего режима на зимний (понижается температура наружного воздуха) процесс регулирования "точки росы" и притачнага воздуха, осуществляется также последовательно, на в обратном порядке.

Система кондицианиравания воздуха по изобретению обеспечивает более полное использование тепла теплоносителя за счет последовательного соединения теплаабменника 10, 3, 4 второго и первого подогрева, а также надежную защиту от замерзания теплаабменникав 3 и 4 первого подогрева и высокие качественные показатели процесса регулирования.

Формула изобретения

Система кандицианиравания с автоматическим регулированием теплавлажнастного состава приемочного воздуха, содержащая последовательна расположенные канал наружна а воздуха. падающий воэдуховод, включенные параллельно Ilo воздуху два теплообменника первого подогрева, камеру арощения с насосом и приводным регулирующим треххадовым клапаном водяного контура. терморегулятор температуры тачки росы, теплаобменник второго подогрева, вентилятор и терморегулятор притачнога воздуха, при этом все теплоабменники по тепланосителю присоединены последовательно к пря 5

25,рециркуляционного воздуха, канал смеси мой и обратной линиям теплосети, причем на входе теплоносителя в первый теплообменник первого подогрева размещен регулирующей клапан, привод которого соединен с терморегулятаром температуры точки расы, и теплаобменник содержит абводну а линию с расположенным на последней регулирующим клапансм, а т л и ч а ю щ ая с я тем, чта, с целью снижения энергозатрат и улучшения качества регулирования, система дополнительно содержит канал рециркуляционного воздуха, падкл аченный к каналу наружного воздуха, регулирующие клапаны с приводами каналов наружного и наружного и рециркуляционного воздуха с размещенным в нем термарегулятаром, обводной воздушный канал теплааб :енника второго подогрева, сдвоенный воздушный де и обводном ваздушнам канале теплоабменн и KB в г". рога подогрева, терморегулятор, размещенный на выходе теплоносителя иэ второго теплаабменника первого подогрева, обводной трубопровод теплосети с размещенным на нем регулирующим клапанам с приводом, запретна-разрешающее устройства, при зтам вход теплаабменника второго подогрева подключен к падаю.цей линии теплосети, а выход — к входу первого теплаобменника первого подогрева, выход второго теплаабменника первого подогрева соединен с обратной линией теплосети, обводной труааправад теплосети ссабщен о выходом теплаабменника QTopol подогрева и обратной линией теплосети, причем приводы регулиру ащега треххадаваго клапана регулирующих клапанов каналов рецирку50 ляцианнага и наружнага воздуха присоединены через привод регулирующего клапана на входе теплоносителя в первый теплаабменник к термарегулятару точки расы, приводы сдваечнoro ."îýäóøíîão клапана и регулирующего клапана на обводном трубопровода теплосети последовательно связаны с термааегулятарам притачнаго воздуха, а термарегулятары канала смеси наружнага и рециркуляционного воздуха и теплоносителя на выходе из второго тепло30 клапан с приводам на падаю.цем ваздухава1830437
