Конусная гирационная дробилка
Иллюстрации
Реферат

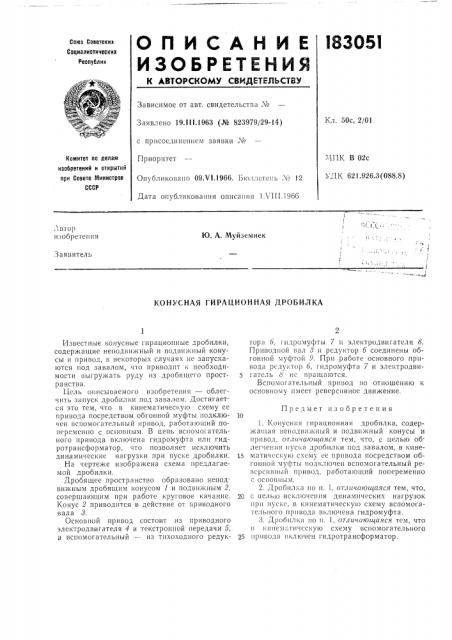

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства . а
Кл. 50с, 2/01
Заявлено 19.111.1963 (№ 823979/29-14) с присоединешкем заявки Хе 1ПК В 02с
УДК 621.926.3(088.$) Г1риоритет
Комитет по делам изобретений и открытий при Совете б%инистров
СССР
Опубликовано 09Х1.1966. В(ол les ñl,ь Л:" 12
Дата опубликования описания 1Л 111.1966 автор и:3обретения
Ю. А, 1"т туйземнек
Заявитель (, /
КОНУСНАЯ ГИРАЦИОННАЯ ДРОБИЛКА Ioð((6, I I(,(ðoìóôòû 7 и электродвигателя 8.
Приводной (3ал 8 и редуктор б соединены обгонной муфтой 9. Прп работе основного привода редуктор б, гидромуфта 7 и электродвигатель 8 пс вращаются.
Вспомогательный привод llo отношению к основному имеет реверсивное движение.
1. Копусная гирационная дробилка, содерiK 3 I l I 3 5l и е и од в н гк и ы и и п од в и )((н ь(Й привод, от,гичающаяся тем, что, с целью оо ,apl ÷ен пя пуска дробил 1 и под за Валом, В к и не"
j5 матичсскую схему ее привода посредством обгонной муфты подключен вспомогательный реВсрспвный привод, работающий попеременно
С ОСНОВНЫМ.
2. Дробилка Ilo и. 1, от,ги гающаяся тем, что, 20 с целью исключения динамических нагрузок прп пуске, в кннематическую схему вспомогате ((.ного привода вкл(очена гидромуфта.
3. Дробилка»о и. 1, отличающаяся тем, что в кинем атичсскую схему вспомогательного (рпвода вкл(очен гидротрансформатор.
Известные конусные гирационные дробилки, содержащие неподвижный и подви>кный конусы и привод, в некоторых случаях не запускаются под завалом, что приводит к необходимости выгружать руду из дробящего простра нства.
Цель описываемого изобретения — облегчить запуск дробилки под завалом. Достигается это тем, что в кинематическую схему ее привода посредством обгонной муфты подключен вспомогательный привод, работающий попеременно с основным. В цепь вспомогательного привода включена гидромуфта или гидротрансформатор, что позволяет исключить динамические нагрузки при пуске дробилки.
На чертеже изображена схема предлагаемой дробилки.
Дробящее пространство образовано неподвижным дробящим конусом 1 и подвижным 2, совершающим при работе круговое качание.
Конус 2 приводится в действие от приводного вала 3.
Основной привод состоит из приводного электродвигателя 4 и текстропной передачи 5, а вспомогательный — из тихоходного редукПредмет изобретения
1Я051 .4 (Составитель И. Ьибина
Редактор H. О. Громов Текрсд А. А. й;амышникова Корректоры: М. П. Ромашов» н В. П. Федулов»
Заказ 2017/7 Тираж 900 Формат бум. 60Х90 Is Обьсч 0,13 нз,z, л. Подписное
ЦНИИПИ 1;омитета по делам изобретений и открытий прн Совсзс Министров СССР
Москва, Центр, пр. Серова, и. 4
Типография, пр. Сануnonn, 2
