Противопыльный респиратор

Противопыльный респиратор

Иллюстрации

Показать все

Реферат

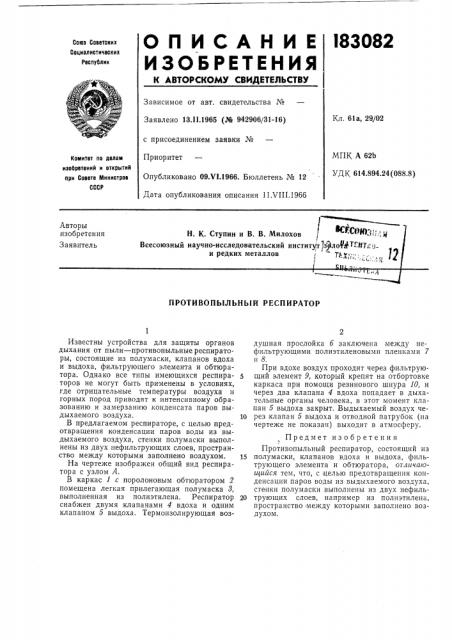

I83082

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 13.11.1965 (№ 942906/31-16) с присоединением заявки №

Приоритет

Опубликовано 09.VI.1966. Бюллетень № 12

Дата опубликования описания 11 VIII.1966

Кл. 61а, 29/02

МПК А 62b

УДК 614.894.24(088.8) Комитет по делам изобретений н открытий прн Совете Министров

СССР

ПРОТИВОПЫЛЬНЫЙ РЕСПИРАТОР

Известны устройства для защиты органов дыхания от пыли — противопыльные респираторы, состоящие из полумаски, клапанов вдоха и выдоха, фильтрующего элемента и обтюратора. Однако все типы имеющихся респираторов не могут быть применены в условиях, где отрицательные температуры воздуха и горных пород приводят к интенсивному ооразованию и замерзанию конденсата паров выдыхаемого воздуха.

В предлагаемом респираторе, с целью предотвращения конденсации паров воды из выдыхаемого воздуха, стенки полумаски выполнены из двух нефильтрующих слоев, пространство между которыми заполнено воздухом.

На чертеже изображен общий вид респиратора с узлом А.

В каркас 1 с поролоновым обтюратором 2 помещена легкая прилегающая полумаска 8, выполненная из полиэтилена. Респиратор снабжен двумя клапанами 4 вдоха и одним клапаном 5 выдоха. Термоизолирующая воздушная прослойка 6 заключена между нефильтрующими полиэтиленовыми пленками 7 н 8.

При вдохе воздух проходит через фильтрую5 щий элемент 9, который крепят на отбортовке каркаса при помощи резинового шнура 10, и через два клапана 4 вдоха попадает в дыхательные органы человека, в этот момент клапан 5 выдоха закрыт. Выдыхаемый воздух че10 рез клапан 5 выдоха и отводной патрубок (на чертеже не показан) выходит в атмосферу.

Предмет изобретения

Противопыльный респиратор, состоящий из

15 полумаски, клапанов вдоха и выдоха, фильтрующего элемента и обтюратора, отличаюи1ийся тем, что, с целью предотвращения конденсации паров воды из выдыхаемого воздуха, стенки полумаски выполнены из двух нефиль20 трующих слоев, например из полиэтилена, пространство между которыми заполнено воздухом.

183082

4 чл A

Составитель 3. И. Вальковская

Редактор Б, Шнейдерман Техред А. А. Камышникова Корректоры: В. В. Крылова и 3. М. райкина

Заказ 2023/16 Тираж 725 Формат бум. 60)(90 /з Объем 0,21 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
