Реферат

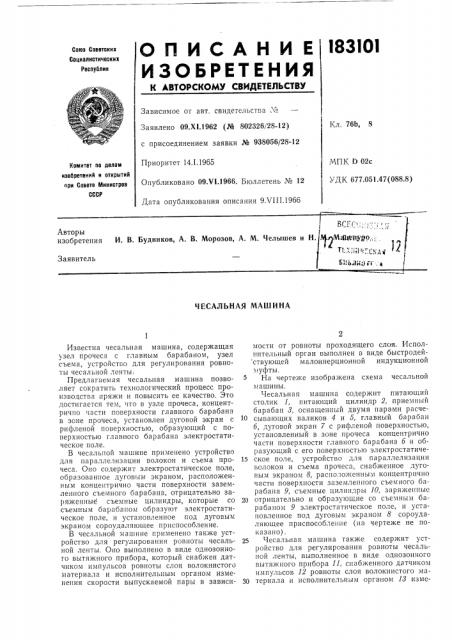

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I83l0l

Союз Советских

Социалистических

Республин

Зависимое от авт. свидетельства М

Заявлено 09.XI.1962 (№ 802326/28-12) с присоединением заявки № 938056/28-12

Приоритет 14.1.1965

Опубликовано 09.VI.1966. Бюллетень № 12

Дата опубликования описания 9Х111.1966! (л. 76Ь, В

МПК 0 02с

УДК 677.051.47(088.8) Комитет по делам изобретений и открытий ори Совете Министров

СССР н гг

Авторы изобретения

И. В. Будников, А. В. Морозов, А. М. Челышев и Н

Заявитель

Б;.Ь;1;1т>д-. о

ЧЕСАЛЬНАЯ МАШИНА

Известна чесальная машина, содержащая узел прочеса с главным барабаном, узел съема, устройстго для регулирования ровноты чесальной ленты:

Предлагаемая чесальная машина позволяет сократить технологический процесс производства пряжи и повысить ее качество. Это достигается тем, что в узле прочеса, концентричпо части поверхности главного барабана в зоне прочеса, установлен дуговой экран с рифленой поверхностью, образующий с поверхностью главного барабана электростатическое поле.

В чесальпой машине применено устройство для napaллелизации волокон и съема прочеса. Оно содержит электростатическое поле, образованпое дуговым экраном, расположенным концеитричио части поверхности заземленного съемного барабана, отрицательно заряженные съемные цилиндры, которые со съемным барабаном образуют электростатическое поле, и установленное под дуговым экраном сороудаляющее приспособление.

В чесальной машине применено также устройство для регулирования ровноты чесальной ленты. Оно выполнено в виде однозонного вытяжного прибора, который снабжен датчиком импульсов ровноты слоя волокнистого материала и исполнительным органом изменения скорости выпускаемой пары в зависимости от ровноты проходящего слоя. Исполнительный орган выполнен в виде быстродей ствующей малоинерционной индукционной муфты

На чертеже изображена схема чесальной машины.

Чесальная машина содержит питающий столик 1, питающий цилиндр 2, приемный барабан 8, оснащенный двумя парами расче10 сывающих валиков 4 и 5, главный барабан

5, дуговой экран 7 с рифленой поверхностью, установленный в зоне прочеса концентрично части поверхности главного барабана 6 и образующий с его поверхностью электростатиче15 ское поле, устройство для napaëëåëèçàöèè волокон и съема прочеса, снабженное дуговым экраном 8, расположенным концентрично части поверхности заземленного съемного барабана 9, съемные цилиндры 10, заряженные

20 отрицательно и образующие со съемным барабаном 9 электростатическое поле, и установленное под дуговым экраном 8 сороудаляющее приспособление (на чертеже не показано) .

25 Чесальная машина также содержит устройство для регулирования ровноты чесальиой ленты, выполненное в виде однозонного вытяжного прибора ll, снабженного датчиком импульсов !2 ровноты слоя волокнистого ма30 териала и исполнительным органом И изме183101

Составитель В. Румянцев

Редактор И. Н. Нечай Техред Г. Е. Петровская 1(орректор 3. М. Райнина

Заказ 2027/12 Тираж 650 Формат бум. 60)(90 /в Объем 0,21 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открыти : при Совете Министров СССР

Москва, Центр, пр Серова, д. 4

Типография, пр. Сапу иова, 2 нения скорости выпускной пары 14 в зависимости от ровноты проходящего слоя. Исполнительный орган выполнен в виде быстродействующей малоинерционной индукционной муфты 15.

Принцип работы чесальной машины. Разделенные волокна снимаются главным барабаном 6 с приемного барабана 8 и поступают в зону действия электростатического поля, образованного дуговь1м экраном 7 и по- 10 верхностью главного барабана б. В зоне действия электростатического поля происходит распределение и параллелизация волокон, снимаемых съемным барабаном 9 и вводимых последним в электростатическое поле, об- 15 разовяпное дуговым экраном 8 и поверхностью баряб на 9.

Распрямле1шые и радиально расположенные волокна съемным барабаном 9 подводятся в следующую зону электростатического 20 поля, образованного отрицательно заряженными съемными цилиндрами 10 и съемным барабаном 9. Затем волокна съемными цилиндрами 10 пада1отся в ультразвуковой уплотнитель 16, я потом в устройство для ре- 25 гулирования ровноты чесальной ленты.

Предмет изобретения

1. Чесальпая машина, содержащая узел прочеся с главным барабаном, узел съема, 30 устройство для регулирования ровноты чесальной ленты, отличающаяся тем, что, с целью сокращения технологического процесса производства пряжи и повышения качества последней, в узле прочеса, концентрично части поверхности главного барабана, в зоне прочеса установлен дуговой экран с рифленой поверхностью, образующий с поверхностью главного барабана электростатическое поле.

2. Машина по п. 1, отличающаяся тем, что, в пей применено устройство для параллелизации волокон и съема прочеса, содержащее электростатическое поле, образованное дугоBt IM экраном, расположенным концентрично части поверхности заземленного съемного баря бана, отрицательно заряженные съемные цилиндры, которые со съемным барабаном образуют электростатическое поле, и установленное под дуговым экраном сороудаляющее приспособление.

3. Машина по п. 1, отличсиощаяся тем, что, в ней применено устройство для регулирования ровноты чесальной ленты, выполненное в виде однозонного вытяжного прибора, снабженного датчиком импульсов ровноты слоя волокнистого материала и исполнительным органом изменения скорости выпускной пары в зависимости от ровноты проходящего слоя, причем исполнительный орган выполнен в виде быстродействующей малоинерционной индукционной муфты.
