Патент ссср 183114

Патент ссср 183114

Иллюстрации

Показать все

Реферат



la3ll4

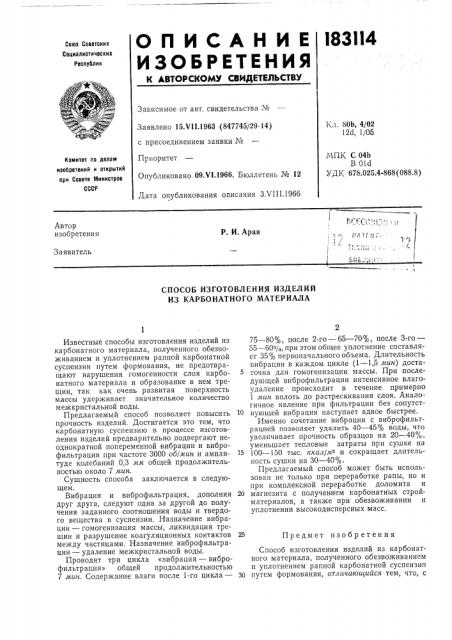

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 80Ь, 4/02

12d, 1/05

Заявлено 15.VI I.1963 (847745/29-14) с присоединением заявки №

Приоритет

Опубликовано 09.Ч1.1966. Бюллетень № 12

Дата опубликования описания ЗХШ.1966

Комитет по делам изобретений и открытий при Совете Мииистров

СССР

Автор изобретения

P. И. Арав

Jl t g l(Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ

ИЗ КАРБОНАТНОГО МАТЕРИАЛА

75 — 80%, после 2-ro — 65 — 70%, после 3-го—

55 — 60%, при этом общее уплотнение составляет 35% первоначального объема, Длительность вибрации в каждом цикле (1 — 1,5 мин) достаточна для гомогенизации массы. При последующей виброфильтрации интенсивное влагоудаление происходит в течение примерно

1 мин вплоть до растрескивания слоя. Аналогичное явление при фильтрации без сопутст10 вующей вибрации наступает вдвое быстрее.

Именно сочетание вибрации с виброфильтрацией позволяет удалить 40 — 45% воды, что увеличивает прочность образцов на 20 — 40%, уменьшает тепловые затраты при сушке на

15 100 — 150 тыс. ккал/мз и сокращает длительность сушки на 30 — 40%.

Предлагаемый способ может быть использован не только при переработке рапы, но и при комплексной переработке доломита и

20 магнезита с получением карбонатных стройматериалов, а также при обезвоживании и уплотнении высокодисперсных масс.

25 Предмет изобретения

Способ изготовления изделий из карбонатного материала, полученного обезвоживанием и уплотнением рапной карбонатной суспензии

30 путем формования, отличающийся тем, что, с

Известные способы изготовления изделий из карбонатного материала, полученного обезвоживанием и уплотнением рапной карбонатной суспензии путем формования, не предотвращают нарушения гомогенности слоя карбонатного материала и образование в нем трещин, так как очень развитая поверхность массы удерживает значительное количество межкристальной воды.

Предлагаемый способ позволяет повысигь прочность изделий. Достигается это тем, что карбонатную суспензию в процессе изготовления изделий предварительно подвергают неоднократной попеременной вибрации и виброфильтрации при частоте 3000 об/мин и амплитуде колебаний 0,3 мм общей продолжительностью около 7 мин.

Сущность способа заключается в следующем.

Вибрация и виброфильтрация, дополняя друг друга, следуют одна за другой до получения заданного соотношения воды и твердого вещества в суспензии. Назначение вибрации — гомогенизация массы, ликвидация трещин и разрушение коагуляционных контактов между частицами. Назначение виброфильтрации — удаление межкристальной воды.

Проводят три цикла «вибрация — виброфильтрация» общей продолжительностью

7 мин. Содержание влаги после 1-го цикла—

МПК С 04Ь

В Old

УДК 678.025.4-868(088.8) 183114 кратной попеременной вибрации и виброфильтрации общей продолжительностью около

7 мин.

Составитель И. Кроткова

Техред Г. Е. Петровская

Редактор Н. Громов

Заказ 2009/16 Тираж 1600 Формат бум. 60+90 /а Объем 0,1 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретсний и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 целью повышения прочности изделий, карбонатную суспензию в процессе изготовления изделий предварительно подвергают неодноКорректоры: В, В. Крылова и 3. М. Райиина
