Способ дополнительного уплотнения основания под мусорным отвалом и агрегат для его осуществления

Способ дополнительного уплотнения основания под мусорным отвалом и агрегат для его осуществления

Иллюстрации

Показать все

Реферат



Использование: дополнительное уплотнение основания под мусорным отвалом при помощи проходческого щита. Существо изобретения: осуществляют подсечение мусорного отвала полосами с разрушением грунта в передней части проходческого щита . Транспортирование разрушенного грунта производят к его задней части и там производят его уплотнение. Под защитой перекрывающей плиты проходческого щита производят укладку полос водонепроницаемого материала. Перед проходческим щитом в трубе тоннеля производят установку отдельных колец, которые при движении проходческого щита пропускают под защитой перекрывающей плиты с последующим демонтажем отдельных колец. Из демонтированных колец позади проходческого щита укладывают дополнительную трубу туннеля со смещением относительно первой трубы туннеля в направлении следующего слоя. Отдельные кольца дополнительной трубы демонтируют для монтажа трубы туннеля последующего слоя, смещенного в бок относительно дополнительной трубы. Проходческий щит для осуществления способа снабжен напорным прессом с верхней горизонтально шарнирно подвешенной плитой. 2 с. и 6 з.п.ф-лы, 3 ил.

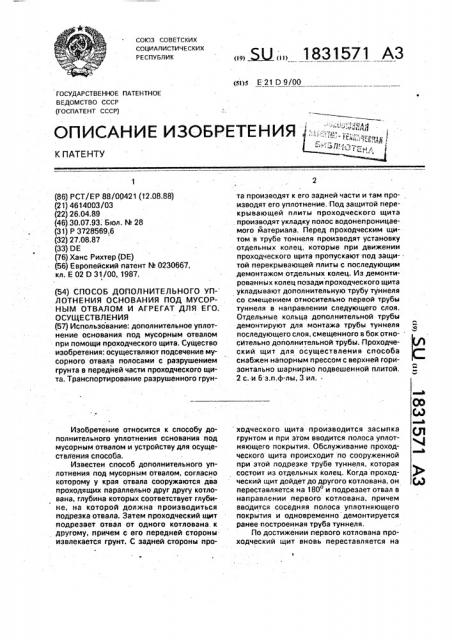

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Е 21 D 9/00 гОсудАРстВе НнОе пАтентнОе

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ """@"

К ПАТЕНТУ (86} P CT/ЕР 88/00421 (12.08.88) (21) 4614003/03 (22) 26.04.89 (46) 30.07.93; Бюл. М 28 (31) Р 3728569.6 (32) 27.08.87 (33) DE (76) Ханс Рихтер (DE) (56) Европейский патент М 0230667, кл..Е 02 D 31/00, 1987. (54) СПОСОБ ДОПОЛНИТЕЛЬНОГО УПЛОТНЕНИЯ ОСНОВАНИЯ ПОД МУСОРНЫМ ОТВАЛОМ И АГРЕГАТ ДЛЯ ЕГО.

ОСУЩЕСТВЛЕНИЯ (57) Использование: дополнительное уплотнение основания под мусорным отвалом при помощи проходческого щита. Существо изобретения; осуществляют подсечение мусорного отвала полосами с разрушением грунта в передней части проходческого щита. Транспортирование разрушенного грунИзобретение относится к способу дополнительного уплотнения сснования под мусорным отвалом и устройству для осуществления способа, Известен способ дополнительного уплотнения под мусорным отвалом, согласно которому у края отвала сооружаются два проходящих параллельно друг другу котлована, глубина которых соответствует глубине, на которой должна производиться подреэка отвала. Затем проходческий щит подрезает отвал от одного котлована. к другому, причем с его передней стороны извлекается грунт. С задней стороны про„„5U ÄÄ 1831571 А3 та производят к его задней части и там производят его уплотнение. Под защитой перекрывающей плиты проходческого щита . производят укладку полос водонеп роницаемого материала. Перед проходческим щитом в трубе тоннеля производят установку отдельных колец, которые при движении проходческого щита пропускают под защитой перекрывающей плиты с последующим демонтажом отдельных колец, Из демонтированных колец- позади проходческого щита укладывают дополнительную трубу туннеля со смещением относительно первой трубы туннеля в направлении следующего слоя.

Отдельные кольца дополнительной трубы демонтируют для монтажа трубы туннеля последующего слоя, смещенного в бок относительно дополнительной трубы. Проходческий щит для осуществления способа снабжен. напорным прессом с верхней горизонтально шарнирно подвешенной плитой.

2 с. и. б э.п.ф-лы, 3 ил.. ходческого щита производится засыпка грунтом и при этом вводится полоса уплотняющего покрытия, Обслуживание проходческого щита происходит по сооруженной при этой подрезке трубе туннеля, которая состоит из отдельных колец. Когда проходческий щит дойдет до другого котлована, он переставляется на 180 . и подрезает отвал в направлении первого котлована, причем вводится соседняя полоса уплотняющего покрытия и одновременно демонтируется ранее построенная труба туннеля.

По достижении первого котлована проходческий щит вновь переставляется на

1831571

180 и подрезает отвал, как описано выше, в направлении другого котлована, причем снова прокладывается труба и туннеля, При этом недостаток состоит в том, что при демонтаже трубы туннеля, когда проходческий щит прошел от одного котлована до другого, демонтированные кольца должны либо захватываться проходческим щитом, либо транспортироваться по еще существующему отрезку трубы туннеля, Задача заключается в усовершенствовании способа, чтобы демонтаж трубы туннеля не представлял никаких трудностей.

На фиг.1 показан разрез по вертикали мусорного отвала и вариант выполнения устройства; фиг.2 — разрез по горизонтали мусорного отвала и устройство; фиг.3 — то же, разрез А-А, Способ заключается в том, что труба туннеля прокладйвается у подножия отвала в траншее, по которой на обращенной к отвалу стороне продольного перемещается подающий пресс, захватывающий грунт с передней стороны и уплотняющий его на задней стороне, причем с задней стороны непрерывно вводится. водонепроницаемое покрытие в виде ленты и причем непрерывно вместе с проходкой пресса кольца трубы туннеля демонтируются и, перемещаясь сбоку, вновь собираются в новую трубу туннеля. Проходческий щит может иметь рулон .пленки, который эа счет движения подачи щита непрерывно разматывается так, что пленка оказывзется под отвалом. Также непрерывно вместе с движением подачи пленка сваривается с кромкой уложенной ранее пленки. У конца отвала устройство поворачивается на 180 так, чтобы оно могло подобным образом вводить следующее полотно пленки под отвал и сваривать ее.

Кольца трубы туннеля выполнены частично со скосом, так что эа счет радиального скручивания возможны сгибы трубы туннеля. Таким образом, уплотняющая подошва, поднимающаяся в виде ванны под концом до поверхности земли, может заделываться под отвалом.

На концах трубы туннеля могут быть расположены по одному шлюзу для людей, а также загрузочная воронка для минеральных уплотняющих материалов, которые могут попадать сверху и снизу пленки для эадвлывания. Внутри трубы расположены транспортные устройства для транспортирования уплотняющих материалов. Энергоснабжение для транспортных устройств и проходческий щит проходят вдоль трубы туннеля. . Чтобы задержать случайную грунтовую воду в частично открытом проходческом щитв, труба туннеля может наполняться сжатым воздухом. Вентиляция осуществляется через напорные трубы.

Проходческий щит состоит из опорной плиты и расположенной выше нее верхней плиты, связанных между собой гидроцилиндрами; Гидроцилиндры более или менее быстро перемещаются при проникании .проходческого щита в грунт, чтобы умень10 шить давление- со стороны кровли. На заднем конце над разматывающейся пленкой находится горизонтальный подающий пресс, позади которого откинутая верхняя часть производит засыпку и уплотняет

15 грунт, извлеченный перед проходческим . щитом. Щит находящегося с обратной стороны подающего пресса выполнен двойным, так что заделываемый на поверхности пленки фильтрующий материал (гравий) мо20 жет заделываться. Гравий подается по задней трубе туннеля. Глина, заделываемая под пленкой, подается вдоль передней.трубы туннеля. Отклонение этих материалов от транспортврной ленты к местам задвлыва25 ния происходит по трубам, направляющим листам и т,д.

Верхняя и опорная плиты проходческого щита несут на переднем и заднем конце подвижные ножевые. щиты, способствую30 щие регулированию по горизонтали. Регулирование по вертикали происходит посредством соответствующих различных нагрузок горизонтального подающего пресса и опирающегося на заднюю трубу туннв35 ля гидроцилиндра.

Другим признаком является то, что отдельные кольца трубы туннеля имеют горизонтальный стык так, что эти половины элементов могут транспортироваться вдоль

40 трубы туннеля и монтироваться и демонтироваться в проходческом щите при продольных перемещениях.

Отдельные кольца трубы туннеля могут водонепроницаемо соединяться мвж45 ду собой автоматически управляемыми гидравлическими быстродействующими эажимными приспособлениями.

Под отвалом 1 находится проходческий щит, состоящий из верхней плиты 2 и опор50 ной плиты 3, которые соединены между собой вертикальными гидроцилиндрами 5. На плитах 2, 3 спереди и сзади соответственно расположены имеющие воэможность flos0рачиваться вокруг горизонтальных осей но55 жевые щиты 4а,4в,4с и4. Заднийподающий пресс 6 имеет верхнюю горизонтально соединенную шарнирно плиту 7, Плита 7 приводится в действие гидроцилиндром 8.

Продвижение происходит с помощью пресса 6 посредством приведения в действие

1831571 гидроцилиндра 9. Рулон пленки 10 вращается в направлении стрелки 11 так, что пленка

12 оказывается под отвалом 1. В точке 13 полотно пленки 12 сваривается с полотном пленки 14, уложенным за предыдущий проход. Проходческий щит перемещается в направлении стрелки 15, По транспортерной ленте 16 через заднюю трубу туннеля транспортируется заделываемый на пленке дренажный материал (гравий), а через переднюю трубу туннеля — заделываемая под пленкой глина

17. Подача глины, а также гравия происходит соответственно через воронку 18 на транспортерную ленту в трубах туннеля.

Шлюз для людей 19 в конце и начале трубы туннеля закрывает их герметично. Кольца трубы туннеля 20 разделены ропеременно со скосом и соединены между собой гидравлическими быстродействующими взаимныии приспособлениями 22, Навалочное устройство 23 извлекает грунт. Извлеченный материал транспортируется по направлвнию стрелки 24 за задний подающий

ipecc 6 и его плиту 7.

Кольцо трубы туннеля 25 перемещается но направлению стрелки 26 в положение 27 и соединяется такс кольцом трубы туннеля

28 с помощью гидравлических быстродействующих приспособлений 22. Позиция 25 показывает смещенное кольцо 25; Гидроцилмндр 27 опирается на кольцо 28. Позиция

29 показывает горизонтальный стык колец для разделения на два распила, Позиция 29 показывает смещение стыка 29 для достижения изображенного на фиг.1 перекоса трубы туннеля. Позиция 30 показывает агрегат для свариввния пленки.

Принцип действия следующий.

Первой прокладывается вдоль отвала в котловане труба туннеля, состоящая иэ колец трубы туннеля 20, например, верхняя труба туннеля по фиг.2. После этого проходческий щит в направлении отвала подводится к трубе туннеля и при этом часть пленки

12 сматывается с рулона 10. На эту часть пленки 12 подается гравий.

Затем с помощью навалочного устройства 23 грунт извлекается рядом с трубой туннеля. Навалочное устройство 23 перемещается с этой целью между плитами 2 и 3 горизонтально и вертикально. Извлеченный грунт попадает по транспортерной ленте в направлении стрелки 24 на плиту 7 и эа прессом 6- на слой гравия, находящийся на пленке 12.

У переднего конца опорной плиты 3 йа дне вместо вынутого в том месте грунта задвлывается глина 17. Затем приводится в действие цилиндр 8, благодаря чему плита

7 поворачивается вверх, а также приводится в действие цилиндр 9 пресса 6, благодаря чему плита 7 и пресс 6 уплотняют находящийся сзади грунт и благодаря чему проход5 ческий щит перемещается в направлении стрелки 15, При этом с рулона 10 сматывается другая пленка 12.

Затем последнее кольцо трубы туннеля

20 транспортируется между плитами 2, 3 в

10 направлении стрелки 26 для образования следующей трубы, туннеля, на фиг.2 нижняя труба туннеля.

Теперь этот принцип действия повторяется, т.е. подача гравия на продолжающую

15 разматываться пленку 12, извлечение грунта рядом с трубой туннеля перед проходче.ским щитом, передача этого грунта за проходческий щит возле другой трубы туннеля, заделывание слоя глины перед про20 ходческим щитом и возле трубы туннеля, уплотнение извлеченного грунта за проходческия щитом возле другой трубы туннеля при одновременном продвижении проходческого щита, демонтаж последнего кольца

25 трубы туннеля и приставление его к следующей трубе туннеля.

Таким образом, по мере надобности демонтируется труба туннеля, одновременно сооружается другая труба туннеля. Заделы30 вается слой глины, при демонтаже этой другой трубы туннеля и при прокладке следующей трубы туннеля пленка укладывается на слой глины, на него набрасывается гравий, и извлеченный грунт уплотняется

35 поверх этого гравийного слоя.

При уплотнении извлеченного грунта за . проходческим щитом проходческий щит может с помощью гидропроводов перемещаться. по трубе туннеля и опираться на

40 другую трубу туннеля гидроцилиндром 27, вследствие чего происходит движение подачи в направлении стрелки 15;

Через одну трубу туннеля может подаваться гравий, а через другую трубу туннеля

45 подается глина. Через одну из двух труб туннеля может также убираться извлеченный грунт, что необходимо, если извлеченный грунт недостаточно уплотняется за проходческим щитом, 50

Вместе с гравийным слоем по пленке 12 может прокладываться система трубопроводов для .отсасывания инфильтрацион, ной воды. Эта система трубопроводов

55 соединена с насосной станцией и станцией подготовки, причем в последней инфильтрационная вода подготавливается химическим способом. Затем она вновь подается на поверхность отвала для вымывания.вредйых веществ, 1831571

Так как кольца трубы туннеля 20 поочередно имеют торцевую сторону 21, проходящую перпендикулярно и наискось к оси трубы, то путем скручивания колец трубы . туннеля 20 вокруг их оси можно получить 5 изгиб трубы туннеля, как это изображено на фиг,1 справа, Верхняя плита 2 проходческого щита предпочтительно значительно больше опорной плиты 3. Чтобы предотвратить бо- 10 ковое обрушение грунта проходческий щит имеет сбоку подвижные щиты 31.

Формула изобретения

1. Способ дополнительного уплотнения основания под мусорным отвалом при по. 15 мощи проходческого щита, включающий подсечение мусорного отвала полосами с разрушением грунта в передней части проходческого.щита, транспортировку разрушенного грунта к. его задней части и 20 уплотнение там, укладку полос водонепроницаемого материала под защитой перекрывающей плиты проходческого щита, установку перед проходческим щитом в трубе туннеля отдельных колец, которые при 25 движении проходческого щита пропускают под защитой перекрывающей плиты с последующим демонтажом отдельных колец, о т л и ч а ю щ и-й с я тем, что, с целью повышения эффективности способа; из де- 30 монтировэнных.колец позади проходческого щите укладывают дополнительную трубу туннеля со смещением относительно пер- . вой трубы туннеля в:направлении следующего слоя, прачем последйие отдельные 35 кольца дополнительной трубы туннеля демонтируют для монтажа трубы туннеля последующего слоя, смещенного в блок относительно дополнительной трубы.

2, Способ по п1, от л ич а ю щий с я 40 тем, что праходчвский щит перемещают гидроприводом на одной трубе туннеля, при атом гидропривод опирают в другую трубу туннеля, 3.. Способ по пп. 1 и 2, о т л и ч а ю щ ий с я тем, что при движении проходческого щита в одной трубе туннеля в зоне верхней плиты соседней трубы туннеля укладывают полотно пленки, которое сваривают с полотном пленки, уложенным в предыдущем слое.

4. Способ по пп;1-3. отличающийся тем, что в трубе туннеля перед проходческим щитом выполнят водонепроницаемый слой, который уплотняют опорной плитой проходческого щита.

5, Способ по пп.1-4, отл ича ю щийс я тем, что извлеченый неуплотненный грунт и уплотняющий материал транспортируют по трубам туннеля.

6. Способ по пп.1-5, отличающийся тем, что на концах труб туннелей размещают шлюзы для пропуска людей и материалов.

7. Способ по пп.1-6, отличающийся тем, что на водонепроницаемом слое укладывают трубопроводы для отсасывания инфильтрационных вод, которые связаны с насосной станцией и станцией подготовки..

8; Агрегат для дополнительного уплотнения основания под мусорным отвалом, включающий проходческий щит с трубами туннеля, перекрывающего фундаментные плиты, навэлочное приспособление, размещенноймежду плитами, отл ича ю щийся тем, что проходческий щит снабжен напорным прессом с верхней горизонтальной шарнирно подвижной плитой, I Mpp0QMII Hдрами для перемещения напорного пресса и поворота плиты, при этом напорный пресс установлен сзади первой трубы туннеля, э нэвэлочное приспособление установлено между трубами туннеля и выполнено с возможностью горизонтального и вертикальноIo перемещения между перекрывающей и фундаментной плитами.

1831571

1831571

11 . u50 5 Л

21 2 б.9 70 5 77

4Ьг3
