Способ очистки г.аза от сажи

Способ очистки г.аза от сажи

Иллюстрации

Показать все

Реферат



I83I88

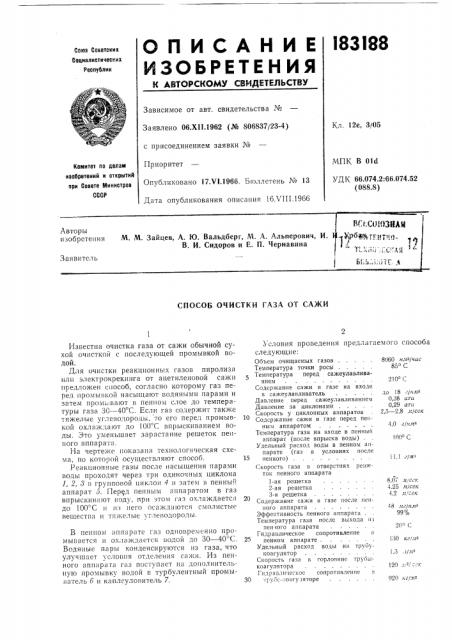

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со>оа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 06.XII.1962 (№ 806837/23-4) с присоединением заявки №

Приоритет

Опубликовано 17.Ч1.1966. Бюллетень № 13

Кл. 12е, 3/05

ЫПК, 8 Old

УД К 66.074.2:66,074.52 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 16Х111.1966.Авторы изобретения М.

Заявитель

СПОСОБ ОЧИСТКИ ГАЗА ОТ САЖИ о!00 С

4,0 г/нма

100 С

8,07 .и/еек

4,25 >и/еек

1,2 и. еек

20O Г920 кг/>и-

Известна очистка газа от сажи обычной сухой очисткой с последующей промывкой водой.

Для очистки реакционных газов пиролиза или электрокрекинга от ацетиленовой сажи предложен способ, согласно которому газ перед промывкой насыщают ьодяными парами и затем промь:вают в пенном слое до температуры газа 30 — 40 С. Если газ содержит также тяжелые углеводороды, то его перед промывкой охлаждают до 100" С впрыскиванием воды. Это уменьшает зарастание решеток пенного аппарата.

На черте>ке показана технологическая схема, по которой осуществляют способ.

Реакционные газы после насьицения парами воды проходят через три одиночных циклона

/, 2, 8 в групповой циклон 4 и затем в пенный аппарат 5. Перед пенным аппаратом в газ

BIIpb1cl

В пенном аппарате газ одновременно промывается и ох.1а>кдается водой до 30 — 40 С.

Водяные пары конденсируются из газа, что улучшает условия отделения сажи. Из пенного аппарата l;lз поступает Hа дîIloëíèòåëüную промывку водой в турбулентный промыватель б и каплеуловитель 7.

Условия проведения предлагаемого способа следующие:

Объем очигцаемых газов..... 8060 нас/чае

Температура точки росы . . . . . 85 С

Температура перед сажеулавливанием

Содер>канне сажи в газе на входе в сажеулавливатель ..... до !8:/нм-"

Давление перед сажеулавливанием 0,38 ага

Давление за циклонами . . ., . 0,29 атп

Скорость у циклонных аппаратов . 2,5 — 2,8 >и/еек

Содср>канне сажи в газе перед пенным аппаратом

Температура газа на входе в пенный аппарат (после впрыска воды)

Удельный расход воды в пенном аппарате (газ в условиях после

15 пенного).......... 11,! г/м::

Скорость газа в отверстиях решеток пенного аппарата

1-ая решетка

2-ая решетка

3-я решетка

Содержание сажи в газе после пенного аппарата........ 48,иг/н.ия

Эффективность пенного аппарата .. 99 jp

Температура газа после выхода из пеи гого аппарата

Гидравлическое сопротивление в пенном аппарате....... 180 кг, .и -

Удельный расход воды на трмб3коагулятор....... 1,5 л/.иа

Скорость газа в горловине трубыкоагулятора ......... 120 >и -, -" к

Гидравшшеское сопротивление в

30 тру >с- оагуляторе

183188

Предмет изобретения

Содержание сажи после мокрого сажеулавливания

Эффективность турбулентного промывателя, трубы-коагулятора и каплеуловителя

3,5 мг/нл!!!

92 5% ф с

Составитель В. Н. Нохрина

Редактор Л. Г. Герасимова Техред Л. К. Ткаченко Корректоры: T. Н. Костикова и 3. М. Райкина

Заказ 2274/10 Тираж 1000 Формат бум. 60)(90!/s Объем 0,13 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ГССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунсза, 2

Гидравлическое сопротивление в прямоточном циклоне при расходе воды 1 мз/час........ 15 — 20 кг/л! Предлагаемый способ обеспечивает очистку реакционных газов от сажи до остаточной концентрации 1 — 5 мг/и и .

1. Способ очистки газа от сажи путем сухой очистки с последующей промывкой водой, отличающийся тем, что, с целью обеспечения возможности очистки реакционных газов пиролиза или электрокрекинга от ацетиленовой сажи, перед промывкой газ насыщают водяными парами и промывку ведут в пенном слое до температуры газа 30 — 40 С.

2. Способ по и. 1, отличающийся тем, что, с целью очистки газа от тяжелых углеводородов, газ перед промывкой охлаждают до

100 С путем впрыскивания воды.
