Спиральный сепаратор
Патент 1832056
Авторы
Классы МПК
Спиральный сепаратор
Иллюстрации
Реферат
Изобретение относится к области обогащения полезных ископаемых. Цель - повышение эффективности разделения, Сепаратор включает корпус (К) 1, выполненный в виде корыта цилиндро-конической формы, и установленную внутри К1 на валу. 4 спираль (С) 5 с приводом. Поперек установлен выполненный в виде перегородки с асимметричным вырезом вихреобразователь 6. С К1 сопряжены загрузочное приспособление (П) 3, сливной порог 7 и П для разгрузки песков. С днищем К1 сопряжен СлиЯ д 2 конический разгрузочный патрубок 8. При этом П для разгрузки песков выполнено в виде расположенного в боковой стенке К1 кармана 2. Вал 4 выполнен полым с отверстиями 9, з ПЗ выполнено в виде расположенного одним торцом внутри вала загрузочного патрубка, В конической части К1 С5 выполнена в виде многогранной разрезной ленты, установленной с перекрытием частей ленты. При этом С5 выполнена с уменьшением диаметра от большего основания конической части К1 к; меньшему, Исходная пульпа по ПЗ подается в вал 4 С 5. откуда через отверстия 9 поступает на свободную поверхность жидкости, Тяжелые частицы осаждаются, транспортируются С5 по конической части К1 и выгружаются через карман 2. Многозаходная лента обеспечивает разрыхление материала и его сушку. Основная масса воды с легкими фракциями через вихреобразователь 6 поступает а вихревую зону. Более крупный материал осаждается и выгружается через патрубок 8, а вода с тонким материалом сливается через порог 7. 3 ил. 00 GJ ho о ел о
СОЮЗ СОВЕТСКИХ сОциАлистических
РЕСПУБЛИК (!9) (tf) (5))5 В 03 В 5/52
ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ
ВЕДОМСТВО СССР (ГОСПАТЕНТ С(:CP) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Q) (гЗ
К)
С)
1
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4719956/03 (22) 19.07,89 (46) 07.08.93, Бюл, N 29 (71) Комплексный научно-исследовательский и проектно-конструкторский институт обогащения твердых горючих ископаемых (72) Л.Л.Корсак и А.Ф.Нечаев (56) Авторское свидетельство СССР
N 1142168, кл. В 03 В 5/48, 1984.
Авторское свидетельство ССС
Ф 1102627, кл. В 03 B 5/52, 1983. (54) СПИРАЛЬНЫЙ СЕПАРАТОР (57) Изобретение относится к области обогащения полезных ископаемых. Цель — повышение эффективности разделения, Сепаратор включает корпус (К) 1, выполненный в виде корыта цилиндра-конической формы, и установленную внутри К1 на валу.
4 спираль (С) 5 с приводом. Поперек К1 установлен выполненный в виде перегородки с асимметричным вырезом вихреобразователь 6. С К1 сопряжены загрузочное приспособление (П) 3, сливной порог 7 и П для разгрузки песков. С днищем К1 сопряжен конический разгрузочный патрубок 8. При этом П для разгрузки песков выполнено в виде расположенного в боковой стенке К1 кармана 2, Вал 4 выполнен полым с отверстиями 9, а ПЗ вь|полнено в виде расположенного одним торцом внутри вала загрузочного патрубка, В конической части
К1 С5 выполнена в виде многогранной разрезной ленты, установленной с перекрытием частей ленты. При этом С5 выполнена с уменьшением диаметра от большего основания конической части К1 к меньшему, Исходная пульпа по ПЗ подается в вал 4 С 5, откуда через отверстия 9 поступает на свободную поверхность жидкости, Тяжелые частицы осаждаются, транспортируются С5 по конической части К1 и выгружаются через карман 2. Многоэаходная лента обеспечивает раэрыхление материала и его сушку, Основная масса воды с легкими фракциями через вихреобраэователь 6 поступает в вихревую зону. Более крупный материал осаждается и выгружается через патрубок 8, а вода с тонким материалом сливается через порог 7. 3 ил. 4
1832056
Изобретение относится к области обогащения полезных ископаемых и может быть использовано для обогащения тонкозернистых материалов с получением трех продуктов в горнохимической и угольной промышленности, цветной и черной металлургии.
Цель изобретения — повышение эффективности разделения.

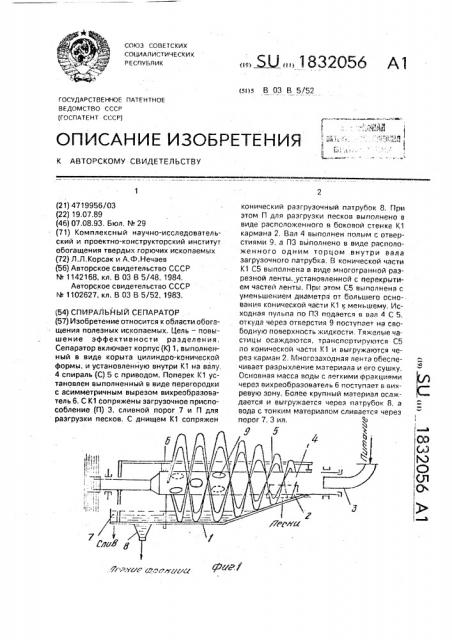

На фиг. 1 показан предлагаемый сепаратор; на фиг. 2 и 3 — виток спирали, Спиральный сепаратор включает l
Исходная йульпэ по загрузочному приспособлению 3 подается в полый вэл 4 вращающейся спирали 5. благодаря чему материал усредняется и выливается равномерно через загрузочные отверстия-9 на свободную поверхность жидкости в зону осаждения, Наиболее тяжелые частицы осаждаются и спиралью транспортируются по конической части корыта, где выгружаются через боковой разгрузочный карман 2.
Частично увлекаемая вода благодаря разрезной конструкции ленты стекает в зону осаждения, Многозаходнэя разрезная лента обеспечивает интенсивное раэрыхление материала и его осушку. Расположение разгрузочного кармана на боковой стенке корыта исключает попадание в обеэвоженный материал избыточного количества воды, которэя через разомкнутый канал ленты спирали стекает в зоны осаждения. Основная масса воды с легкими фракциями через вихреобраэователь 6 выливается в вихревую
5 зону, где материал под действием центробежной силы осаждается и выгружается через разгрузочную коническую камеру 8, а вода с наиболее тонким материалом сливается через сливной порог 7, По сравнению с прототипом повышается эффективность разделения за счет улучшения условий осаждения и увеличения рабочего объема, а влажность песков снижается в 1,5 раза, 15
Формула изобретения
Спиральный сепаратор, включающий выполненный в виде корыта корпус, установленную внутри корпуса на валу спираль, 20 расположенный поперек корпуса и выполненный в виде перегородки с асимметричным . вырезом в верхней части вихреобразователь. загрузочное приспособление, сливной порог, приспособление
25 для разгрузки песков, сопряженный с дниЩем корпуса конический разгрузочный патрубок И привод. отличающийся тем, что, с целью повышения эффективности процесса разделения, корпус выполНен ци30 линдроконическим, при этом приспособление для разгрузки песков выполнено в виде расположенного.в боковой стенке корыта
Кармана, ran выполнен полым с отверстиями, а загрузочное приспособление выполне35 .но в виде расположенного одним торцом внутри вала загрузочного патрубка, причем спираль в конической части корпуса выпол. нена в аиде многозаходной разрезной ленты, установленной с перекрытием частей
40 ленты, при этом спираль выполнена с уменьшением диаметра от большего основания конической части корпуса к меньшему, 1832056
