Использование: обработка хвостовых вод обогатительных, горнорудных, угольных предприятий, цветной и черной металлургии . Сущность изобретения: растворение геля полиакриламида и смешение с растворами формальдегида и диметиламина осуществляют в условиях разделения массы реагентов на непараллельные потоки с диаметром живых сечений потоков 2-10 мм. В устройстве мешочка выполнена в виде вертикального полого перфорированного цилиндра с перф о рироваиными перегородками, поршня и соединенного с ним стержня с перфорированными дисками. Поршень закреплен на валу. Диски стержня установлены с возможностью перемещения между перегородками. Узел ввода полиакриламида сообщен с полостью перфорированного цилиндра, 2 с.п. ф-лы, 2 ил.СП с

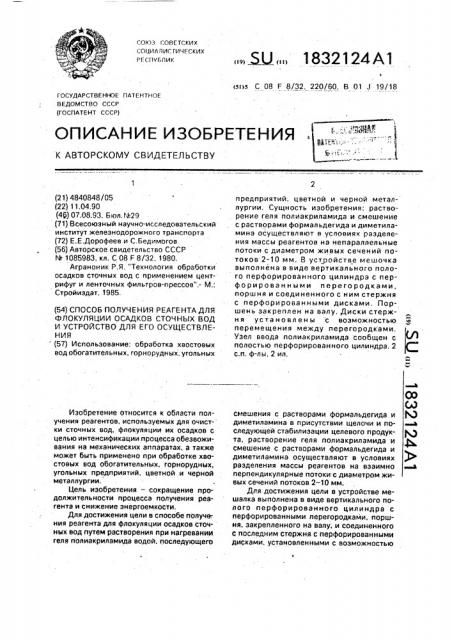

СОЮЗ СОВЕТСКИХ

СОЦИА ЛИС ГИЧЕСКИХ

РЕСПУГПИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4840848/05 (22) 11.04.90 (45) 07.08.93. Бюл. йг29 (71) Всесоюзный научно-исследовательский институт железнодорожного транспорта (72) Е,Е,Дорофеев и С.Бедимогов (56) Авторское свидетельство СССР

N. 1085983, кл. С 08 F 8/32, 1980.

Рграноник Р,Я. нТехнология обработки осадков сточных вод с применением центрифуг и ленточных фильтров-прессов"; М.:

Стройиздат, 1985. (54) СПОСОБ ПОЛУЧЕНИЯ РЕАГЕНТА ДЛЯ

ФЛОКУЛЯЦИИ ОСАДКОВ СТОЧНЫХ ВОД

И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (57) Использование: обработка хвостовых вод обогатительных, горнорудных, угольных

Изобретение относится к области получения реагентов, используемых для очистки сточных вод, флокуляции их осадков с целью интенсификации процесса обезвоживания на механических аппаратах, а также может быть применено при обработке хвостовых вод обогатительных. горнорудных, угольных предприятий, цветной и черной металлургии.

Цель изобретения — сокращение продолжительности процесса получения реагента и снижение энергоемкости.

Для достижения цели в способе получе-. ния реагента для флокуляции осадков сточных вод путем растворения при нагревании геля полиакриламида водой, последующего

„„53J „„1832124 А1 в (я)з С 08 F 8/32, 220/60, В 01 3 19/18 предприятий, цветной и черной металлургии. Сущность изобретения: растворение геля полиакриламида и смешение с растворами формальдегида и диметиламина осуществляют в условиях разделения массы реагентов на непараллельные потоки с диаметром живых сечений потоков 2-10 мм. В устройстве мешочка выполнена в виде вертикального полого перфорированного цилиндра с перфорированными перегородками, поршня и соединенного с ним стержня с перфорированными дисками. Поршень закреплен на валу. Диски стержн я ус та н о вл е н ы с возможностью перемещения между перегородками.

Узел ввода полиакриламида сообщен с полостью перфорированного цилиндра. 2 с.п. ф-лы, 2 ил. смешения с растворами формальдегида и Я диметиламина в присутствии щелочи и по- а следующей стабилизации целевого и родук- Я та, растворение геля оолиакриламида и смешение с растворами формальдегида и диметиламина осуществляют в условиях разделения массы реагентов на взаимно ъ перпендикулярные потоки с диаметром живых сечений потоков 2 — 10 мм.

Для. достижения цели в устройстве мешалка выполнена в виде вертикального полого перфорированного цилиндра с перфорированными перегородками. порш. ня. закрепленного на валу, и соединенного с последним стержня с перфорированными дисками. установленными с возможностью

1832124 тав на взаимно перпендикулярные потоки с диаметром живых сечений потоков 2 — 10 мм.

2. Устройство для получения реагента для флокуляции осадков сточных вод, содер5 жащее корпус с теплообменной рубашкой, вал с мешалкой и узел ввода полиакриламида, о т л и ч а ю щ е е с я тем, что, с целью сокращения продолжительности процесса получения реагента и снижения его энерго10 емкости, мешалка выполнена в виде вертикального полого перфорированного цилиндра с перфорированными перегородками, поршня, закрепленного на валу, и соединенного с последним стержня с

15. перфорированными дисками, установленными с возможностью перемещения между перфорированными перегородками, при этом узел ввода полиакриламида сообщен с полостью перфорированного цилиндра.

Таблица 1

Наименование операций

Известный способ

Предлагаемый способ

Растворение ПАА до 1%-ной концентрации

Перекачивание раствора flAA из мешалки в реактор

Нагревание перед оксиметилированием

Нагревание перед алинированием

Охлаждение перед подкислением

120

Таблица 2

Наименование операций тройство ройство

Растворение ПАА до 1 -ной концентрации

Перекачивание раствора ПАА из мешалки в реактор

Нагревание перед оксиметилированием

Нагревание перед алинированием

3

Охлаждение перед подкислением

Из табл,2 видно. что потребная мощность по прототипу в 2,2 раза выше, чем в предложенном способе, Формула изобретения

1. Способ получения реагента для флокуляции.осадков сточных вод путем растворения при нагревании геля полиакриламида водой, последующего смешения с растворами формальдегида и диметиламина в присутствии щелочи и последующей стабилизации целевого продукта, введением соляной кислоты, о тл и ч а ю щий с я тем, что, с целью сокращения продолжительности процесса получения реагента и снижения энергоемкости, растворение геля полиакриламида и смещение с растворами формальдегида и диметиламина осуществляют в условиях разделения массы реагенПродолжительность операций, мин

Потребная мощность, кВт

Известное ус- Данное уст1832124

Фиг.д
