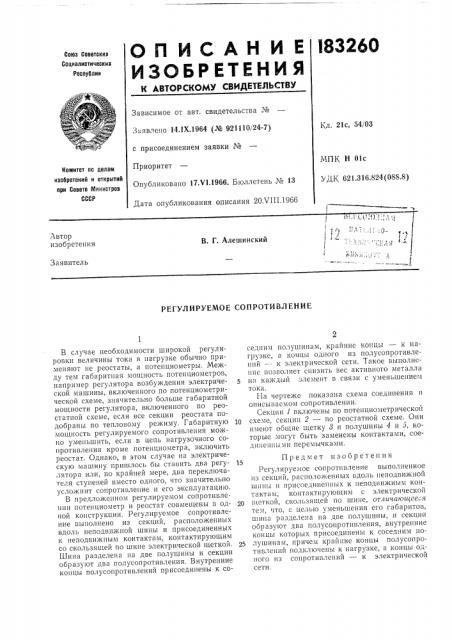

ОП ИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛИ:ТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 14.!Х.1964 (.№ 921110/24-7) с присоединением заявки №
Приоритет
Опубликовано 17.Ч!.1966. Бюллетень № 13
Дата опубликования описания 20 VIII,1966
Кл. 21с, 54/03
МПК H Olc
>ДК 621.316.824 (088.8) Комитет по делам изобретений н открытий при Совете Министров
СССР
Автор изобретения
В. Г. Алешинский
Заявитель
РЕГУЛИРУЕМОЕ СОПРОТИВЛЕНИЕ
В случае необходимости широкой регулировки величины тока в нагрузке обычно применяют не реостаты, а потенциометры. Между тем габаритная мощность потенциометров, например регулятора возбуждения электрической машины, включенного по потенциометрической схеме, значительно больше габаритной мощности регулятора, включенного по реостатной схеме, если все секции реостата подобраны по тепловому режиму. Габаритную мощность регулируемого сопротивления можно уменьшить, если в цепь нагрузочного сопротивления кроме потенциометра, включить реостат, Однако, в этом случае на электрическую машину пришлось бы стаьить два регулятора или, по крайней мере, два переключателя ступеней вместо одного, что значительно усложнит сопротивление и его эксплуатацию.
В предложенном регулируемом сопротивлении потенциометр и реостат совмещены в одной конструкции. Регулируемое сопротивление выполнено из секций, расположенных вдоль неподвижной шины и присоединенных к неподвижным контактам, контактирующим со скользящей по шине электрической щеткой.
Шина разделена на две полушины и секции образуют два полусопротивления. Внутренние концы полусопротивлений присоединень к соседним полушинам, крайние концы — к нагрузке, а концы одного из полусопротивлений — — к электрической сети. Такое выполнепне позволяет снизить вес активного металла
5 на каждый элемент в связи с уменьшением тока.
1-1а чертеже показана схема соединения в описываемом сопротивлении.
Секции 1 включены по потенциометрической
10 схеме, секции 2 — по реостатной схеме. Они имеют общие щетку 8 и полушины 4 и 5, которые могут быть заменены контактами, соединенными перемычками, Предмет изобретения
Регулируемое сопротивление выполненное
|з секций, расположенных вдоль неподвижной шины и присоединенных к неподвижным контактам, контактирующим с электрической
2р щеткой, скользящей по шине, отличающее "я тем, что, с целью уменьшения его габаритов, шина разделена на две полушины, и секции образуют два полусопротивления, внутренние концы которых присоединены к соседним по25 лушинам, причем крайние концы полусопротивлений подключены к нагрузке, а концы одного из сопротивлений — к электрической сети.
