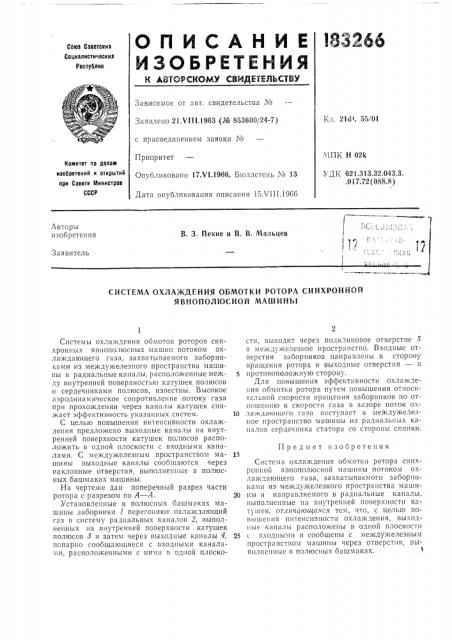

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 21dt, 55/01

Заявлено 21 Vl /1.1963 (№ 853600/24-7) с присоединением заявки ¹

МПК Н 02k

УДК 621.313.32.043.3. .017.72 (088.8) Приоритет

Опубликовано 17.V1.1966. Бюллетень «¹ 13

Дата опубликования описания 15Х1П.196б

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. 3. Пекне и В. В. Мальцев

Заявитель

СИСТЕМА ОХЛАЖДЕНИЯ ОБМОТКИ РОТОРА СИНХРОННОЙ

ЯВНОПОЛЮСНОЙ МАШИНЬ1

Системы охла>кдения обмоток роторов синхронных явнополюсных машин потоком охла>кдающего газа, захватываемого заборниками из междужелезного пространства машины в радиальные каналы, расположенные между внутренней поверхностью катушек полюсов и сердечниками полюсов, известны. Высокое аэродинамическое сопротивление потоку газа при прохождении через каналы катушек снижает эффективность указанных систем.

С целью повышения интенсивности охлаждения предложено выходные каналы на внутренней поверхности катушек полюсов расположить в одной плоскости с входными каналами. С междужелезным пространством машины выходные каналы сообщаются через наклонные отверстия, выполненные в полюсных башмаках машины.

На черте>ке дан поперечный разрез части ротора с разрезом по А — А.

Установленные в полюсных башмаках машины заборники 1 перегоняют охлаждающий газ в систему радиальных каналов 2, выполненных на внутренней повеохности катушек полюсов 3 и затем через выходные каналы 4, попарно сообщающиеся с входными каналами, расположенными с iiими в одной плоскостн, выходит через подклнновое отверстие 5 в между>келезное пространство. Входные отверстия заборников направлены в сторону вращения ротора и выходные отверстия — в

5 противоположную сторону.

Для повышения эффективности охлаждения обмотки ротора путем повышения относительной скорости вращения заборннков по отttoute«ttto к скорости газа в зазоре поток ох10 лаждающего газа поступает в междужелезное пространство машины из радиальных каналов сердечника статора со стороны спинки.

Предмет изобретения

Система охлаждения обмотки ротора синхронной явнополюсной машины потоком охла>кдающего газа, захватываемого заборниками из междужелезного пространства маши20 ны и направляемого в радиальные каналы, выполненные на внутренней поверхности ка Ióøåê, отличающплся тем, что, с целью повышения интенсивности охлаждения, выходi!ые каналы расположены в одной плоскости

25 с входными и сообщены с между>келезным пространством машины через отверстия, выполнеш|ые в полюсных башмаках. 1
