Устройство для формирования знаков на экране телевизионного индикатора

Устройство для формирования знаков на экране телевизионного индикатора

Иллюстрации

Показать все

Реферат



Использование: автоматика.и вычислительная техника, системы отображения информации . Сущность изобретения: устройство содержит 1 блок памяти (1), 1 дешифратор кода знаков (2), 1 знакогенератор (3), 2 счетчика строк (4.9), 1 дешифратор кода строк (5),1 регистр сдвига (6), 1 телевизионный индикатор (7), 1 генератор тактовых импульсов (8), 2 коммутатора (10,11). 1-2-3-11-6-7, 8-6, 1-11, 1-10-5-3, 4-10, 9-10. 6 ил.

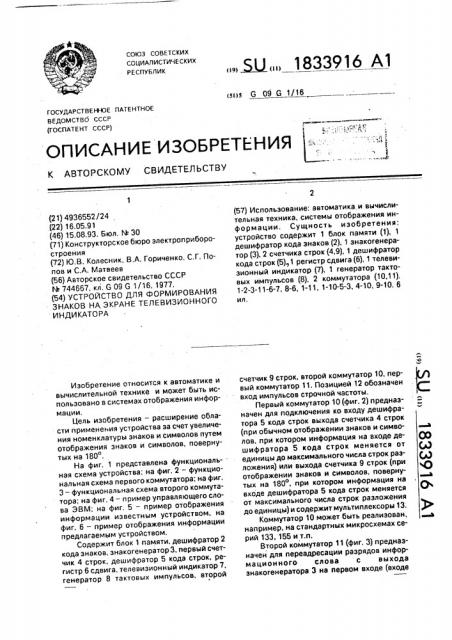

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю G 09 G 1/16

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4936552/24 (22) 16.05.91 (46) 15.08.93. Бюл. М 30 (71) Конструкторское бюро злектроприборостроения (72) Ю.В. Колесник, В.А. Гориченко, С.Г. Попов и С.А. Матвеев (56) Авторское свидетельство СССР

N. 744667, кл. G 09 G 1/16, 1977. (54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ

ЗНАКОВ НА ЭКРАНЕ ТЕЛЕВИЗИОННОГО

И НДИ КАТО РА

Изобретение относится к автоматике и вычислительной технике и может быть использовано в системах отображения информации.

Цель изобретения — расширение области применения устройства за счет увеличения номенклатуры знаков и символов путем отображения знаков и символов, повернутых на 1800.

На фиг. 1 представлена функциональ- . ная схема устройства; на фиг. 2 — функциональная схема первого коммутатора; на фиг.

3 — функциональная схема второго коммутатора; на фиг. 4 — пример управляющего слова ЭВМ; на фиг. 5 — пример отображения информации известным устройством, на фиг, 6 — пример отображения информации предлагаемым устройством.

Содержит блок 1 памяти, дешифратор 2 кода знаков, знакогенератор 3, первый счетчик 4 строк, дешифратор 5 кода строк, регистр 6 сдвига, телевизионный индикатор 7, генератор 8 тактовых импульсов, второй

»5U 1833916 А1 (57) Использование: автоматика и вычислительная техника, системы отображения информации. Сущность изобретения, устройство содержит 1 блок памяти (1), 1 дешифратор кода знаков (2), 1 знакогенератор (3), 2 счетчика строк (4,9), 1 дешифратор кода строк (5) 1 регистр сдвига (6), 1 телевизионный индикатор (7), 1 генератор тактовых импульсов (8), 2 коммутатора (10,11).

1-2-3-11-6-7, 8-6, 1-11, 1-10-5-3, 4-10, 9-10. 6 ил. счетчик 9 строк, второй коммутатор 10, первый коммутатор 11. Позицией 12 обозначен вход импульсов строчной частоты, Первый коммутатор 10 (фиг. 2) предназ- ф начен для подключения ко входу дешифратора 5 кода строк выхода счетчика 4 строк (при обычном отображении знаков и символов, при котором информация на входе де- Q() шифратора 5 кода строк меняется от (р единицы до максимального числа строк разложения) или выхода счетчика 9 строк (при отображении знаков и символов, повернутых на 1800, при котором информация на входе дешифратора 5 кода строк меняется 0 от максимального числа строк разложения до единицы)исодержитыультиллексоры13. )не

Коммутатор 10 может быть реализован, например, на стандартных микросхемах серий 133, 155 и т.п.

Второй коммутатор 11 (фиг. 3) предназначен для переадресации разрядов информационного слова с выхода знакогенератора 3 на первом входе (входе

1833916 приема информации) регистра 6 сдвига. При обычном отображении знаков и символов информация на входе регистра 6 сдвига меняется от первого к последнему элементу разложения, а при. отображении знаков и символов, повернутых на 180О, информация на входе регистра 6 сдвига меняется от последнего к первому элементу разложения, Коммутатор 11 содержит мультиплексоры

14. Коммутатор 11 может быть реализован на стандартных микросхемах серий 133, 155

"и т,п. . Счетчик 9 строк (реверсивный) предназначен для организации выбора строк разложения, начиная .с последней к первой и может быть реализован на стандартных микросхемах серий 136, 100 и т.п. Входы предварительной установки счетчика 4 строк и счетчика 9 строк не показаны.

Устройство работает следующим обра- 20 зом.

Данные, содержащие информацию о ко-. де Знаков, признаке поворота изображения на 180 (фиг. 4) записываются в параллельном коде в блок 1 йамяти. В интервалах 25 времени режима индикации с выхода блока

1 памяти код знаков поступает на вход дешифратора 2.кода знаков, а код признака поворота на 180 — на управляющие входы коммутаторов 10 и 11, С выхода дешифрато- 30 ра 2 кода:знаков сигнал, соответствующий дешифрируемому знаку или символу, поступает на адресный вход знакогенератора 3.

Одновременно с выхода счетчика 4 строк, либо с выхода счетчика 9 строк через комму- 35 татор 10 и дешифратор 5 кода строк на управляющий вход знакогенератора 3 поступает сигнал дешифруемой строки. Под действием одновременно поступивших сигналов знакогенератор 3, в котором хранится 40 позиционная программа подсветов отображаемого алфавита знаков и символов, формирует на выходе в параллельной форме соответствующие прочерчиваемой строке .знака или символа импульсные кодовые 45 комбинации слов подсвета, которые через коммутатор 11,осуществляющий подключение к информационному входу регистра 6 сдвига информации с выхода знакогенератора 3, поступают на ийформационный вход 50 регистра 6 сдвига, под действием тактовых импульсов, поступающих на управляющий вход регистра 6 сдвига с выхода генератора

8 тактовых импульсов, регистром 6 осуществляется преобразование слов подсвета из 55 параллельной формы в последовательную.

Формируемый на выходе регистра 6 сигнал видеоподсвета поступает на вход телевизионного индикатора 7.

Управляет работой первого 10 и второго

11 коммутаторов разряд управляющего слова ЭВМ (фиг:4), соответствующий коду "Перевернутого". т,е, повернутого на 180, изображения знака или символа. Если в этом разряде содержится информация "0", то коммутатор 10 подключает ко входу дешифратора 5 выход счетчика 4 строк, а коммутатор 11 подключает к информационному входу регистра 6 информацию с выхода знакогенератора 3 без переадресации разрядов кодовой комбинации слов подсвета (элементы разложения, соответствующие младшим разрядам кодовой комбинации слов подсвета, отобразятся первыми, а элементы разложения, соответствующие старшим разрядам, отобразятся последними), при этом знаки и символы будут отображаться без поворота на 180 . Если в разряде, соответствующем коду "перевернутогО" изображения, содержится информация

"1", то коммутатор 10 подключает ко входу дешифратора 5 выход счетчика 9 строк, а коммутатор 11 подключает к информационному входу регистра 6 информацию с выхода знакогенератора 3 .с переадресацией разрядов кодовой комбинации слов подсвета (элементы разложения, соответствующие младшим .разрядам кодовой комбинации слов подсвета, отобразятся последними, а элементы разложения, соответствующие старшим разрядам, отобразятся первыми),, при этом. знаки и символы будут отображаться повернутыми на 180О.

Таким образом, повернутыми на 180 будут отображаться только те знаки и.символы, для которых в разряде управляющего слова ЭВМ, соответствующем коду "перевернутого" изображения будет содержаться информация "1",т,е, е одной строке одновременно могут отображаться как обычные знаки и символы, так и знаки и символы, повернутые на 180 (как отдельные, так и любые их груп и ы), Фиг. 5 иллюстрирует пример отображения знака "Б" известным устройством, Фиг. 6 илл юстрирует и ример отоб ражения знака "Б", повернутого на 180О, предлагаемым устройством.

Предлагаемое устройство для формирования знаков на экране телевизионного индикатора обеспечивает расширение области применения устройства за счет увеличения номенклатуры знаков и символов путем отображения знаков и символов, как без поворота,так и повернутыми на 180О, что может использоваться, например, при отображении текстовых частей, таблиц, стандартных бланков и т.п.

1833916

Ф о рмула изобретения

Устройство для формирования знаков на экране телевизионного индикатора, содержащее блок памяти, вход которого является входом устройства, а выход соединен с управляющими входами первого и второго коммутаторов и входом дешифратора,кода знаков, выход которого подкЛючен к адресному входу знакогенератора, управляющий вход которого подключен к выходу дешифpampa кода строк, генератор тактовых импульсов, выход которого соединен с управляющим входом регистра сдвига, выход которого подключен к входу телевизионного индикатора, и первый счетчик строк, о т л и ч а ю щ е е с я тем, что, с целью расширения области применения устройства за счет увеличения номенклатуры знаков .5 и символов путем. отображения знаков и символов, повернутых на 180, устройство содержит втброй счетчик строк, входы первого и второго счетчиков строк являются

10 входом импульсов строчной частоты, эвыходы подключены к информационным входам

: второго коммутатора, выход которого соединен с входом дешифратора кода строк, выход знакогенератора подключен к инфор15 мационному входу первого коммутатора, выход„которого соединен с информационным м входом регистра сдвига.

1833916

Ф 2. Х

Составитель И. Загинайко

Техред М. Моргентал Корректор И. Шулла

Редактор

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101

Заказ 2689 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
