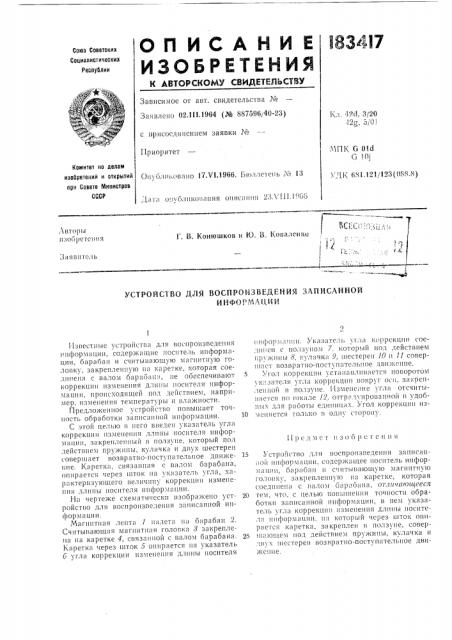

ОП ИСА НИ Е

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 02.111.1964 (№ 887596/40-23) с присоединением заявки №

11риоритет

Кл. 42(1, 6/20

-I2g, О(О! ((ПК G 01d

6 !Oj

Комитет по делам изобретений и OTKpblTHA I при Совете Миииотров

СС.СР

0!1yi>;1((к(.в»по I7,V1.1966. Б!о. (,г!степь ¹ 16

У,(1К 681,121/123(988.8), 1,»т(1 Опубликования оиисяи(гя 23Л 111.1%6 (Авторы

И 50() РС Сl! Il c

Г, В. Конюшков и 1О. В, Кова;!снко! г

З»явнтель

УСТРОЙСТВО ДЛЯ ВОСПРОИЗВЕДЕНИЯ ЗАПИСАННОЙ

ИНфОРНАЦИИ

1 I p (, 1 . 1(C 1! 3 0 б р с т C 1(ll Il

Нзвестиыс устpoi(OT(I;I для восч(роизведеиия ! »форм3ции, содержащие носитель информации, барабаи и считывающую магнитную головку, закрепленную ня каретке, которая соедниепя с валом бараб»пя, пе обеспечивают коррекции измеиения длины иосителя инфорi(3u»(I, про(!сходящей под действием, например, изменения темп(ратуры и вля>кности.

Предложенное устроиство повьш:»ет точ(юсть обработки записан!пой и(ирормации.

С этой целью в него введен указатель угля коррекции изменения длины носителя информации, закрепленный в ползуне, который под действием пружины, кулачка и двух шестерен совершает возвратно-поступательное дви>ке-!!пс. Каретка, связанная с валом барабана, Опиpается (е1тез пlток !13 x ê»33тель i гля, . (1 ряктеризующего величину коррекции измепеии» длины носителя информации.

Ня чертеже схематически изображено устройство для воспроизведения я»писа!шой ииформ а ции.

М3! I(11TI13» лепта надета н» барабан 2.

Считывающая магнитная головка 8 закреплеIlcl на каретке 4, связанной с валом барабана.

Каретка через шток 5 опирается па указатель

6 угла коррекции изменения длины носителя

I!!(фОР 31 1. (1(11. .Уh»яclTC (> Уl,!cl К(! Р P(. КЦ!1!I СОЕдиисп с ползупом 7, которнй иод действием !!ру>кипы 8, кулачк» 9, (1!CcTcpp(l 10 и ff совери!»ст возвратно-поступательное двиксиие.

5 Угол коррекции уста !»вливается поворотом ук:!зателя угля коррекции вокру! 0(ll, за;(реплениой в ползупе. Изменс (ие угла отсчитыв((ется (10 I!1((cl:I(. /- 1, Отгp»;I>. I(pOB»!(HO((в до(1(I1.гх для работы единицах. Угол коррекции из10 тlс(!»етс(1 Олько в Одвт ст01тоl(х .

1 5 У ст р о и с т в о дл я в о с п р о и з веде и и я з а и и с я н(о(1 информации, содержащее носитель информ»ции, барабан II считыв<1ющую магнитную го Iol! ку, з»креплеIII(v(o н» каретке, которая соединен» с II»ëîì б»ряб»ня, от тичаюи1веся

20 тем, что, с целью повышения точности ооработки записанной информации, в нем указатель угла коррекции изменения длины носителя ((пформ»ции. (га который через шток опирается каретка, закрепле(1 в ползуне, совер25 III»(oùåì иод действием пружины, кулачка и двух шестерен возвратио-поступательное движение.
