Использование: при изготовлении запирающих устройств ювелирных изделий. Сущность изобретения: металлическая лента , применяемая для получения плоской конструкции, гравируется дорожкой и разметкой , затем прорезь вырубается вместе с контуром конструкции, которая будет позже сформирована в шпильку, изогнутую вдоль своей оси симметрии с целью размещения пружинной защелки в ее центральной части. в то время как верхний конец сплющивается и изгибается в виде крючка, образуя тем самым кольцо. 2 с.п.ф-лы, 5 ил.

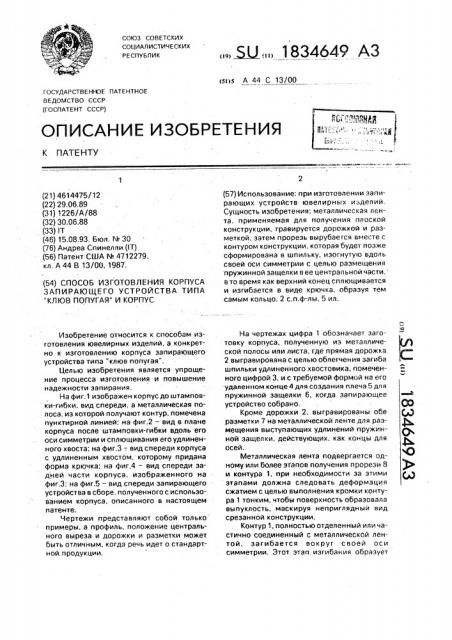

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5I)5 А 44 С 13/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (21) 4614475/12 (22) 29.06,89 (31) 1226/А/88 (32) 30.06.88 (33) IT (46) 15.08.93. Бюл. № 30 (76) Андреа Спинелли (IT) (56) Патент США ¹ 4712279, кл. А 44 В 13/00, 1987. (54) СПОСОБ ИЗГОТОВЛЕНИЯ КОРПУСА

ЗАПИРАЮЩЕГО УСТРОЙСТВА ТИПА

"КЛЮВ ПОПУГАЯ" И КОРПУС

Изобретение относится к способам изготовления ювелирных изделий, а конкретно к изготовлению корпуса запирающего устройства типа "клюв попугая".

Целью изобретения является упрощение процесса изготовления и повышение надежности запирания.

На фиг.1 изображен корпус до штамповки-гибки, вид спереди, а металлическая полоса, из которой получают контур, помечена пунктирной линией; на фиг.2 — вид в плане корпуса после штамповки-гибки вдоль его оси симметрии и сплющивания его удлиненного хвоста; на фиг.3 —. вид спереди корпуса с удлиненным хвостом, которому придана форма крючка; на фиг.4. — вид спереди задней части корпуса, изображенного на фиг,3; на фиг.5 — вид спереди запирающего устройства в сборе, полученного с использованием корпуса. описанного в настоящем патенте.

Чертежи представляют собой только примеры, а профиль, положение центрального выреза и дорожки и разметки может быть отличным, когда речь идет о стандарт.ной, продукции.

„.,5U., 1834649 А3 (57) Использование: при изготовлении запирающих устройств ювелирных и делий.

Сущность изобретения: металлическая лента, применяемая для получения плоской конструкции, гравируется дорожкой и разметкой. затем прорезь вырубается вместе с контуром конструкции, которая будет позже сформирована в шпильку, изогнутую вдоль своей оси симметрии с целью размещения пружинной защелки в ее центральной части, в то время как верхний конец сплющивается и изгибается в виде крючка, образуя тем самым кольцо. 2 с,п.ф-лы, 5 ил.

На чертежах цифра 1 обозначает заготовку корпуса. полученную иэ металлической полосы или листа. где прямая дорожка

2 выгравирована с целью облегчения загиба шпильки удлиненного хвостовика, помеченного цифрой 3, и с требуемой формой на его удаленном конце 4 для создания плеча 5 для пружинной защелки 6, когда запирающее устройство собрано.

Кроме дорожки 2, выгравированы обе разметки 7 на металлической ленте для размещения выступающих удлинений пружинной защелки, действующих, как концы для осей.

Металлическая лента подвергается одному или более этапов получения прорези 8 и контура 1, при необходимости за этими этапами должна следовать деформация сжатием с целью выполнения кромки контура 1 тонким, чтобы поверхность образовала выпуклость, маскируя неприглядный вид срезанной конструкции.

Контур 1. полностью отделенный или частично соединенный с металлической лентой, загибается вокруг своей оси симметрии. Этот этап изгибания образует

1834649 концевую зону 9, в результате чего она превращается в фиксирующее. кольцо и остав ляет открытым, в виде "П", корпуса конструкции в соответствии с разметкой 7, позволяя введение пружинной защелки между поверхностями (П).

Удлиненный хвостовик 3 загибается вокруго разметки 2 и сплющивается к его началу так, чтобы его две поверхности лежали одна на другой; создавая вытянутое удлинение 10; которое впоследствии будет сформировано в крючок. как показано на ф.иг.3.

Согласно способу, используемому для введения пружинной защелки в корпус, формирование вытянутого удлинения 10 должно произойти либо после введения пружинной защелки. после окончательного формирования корпуса и после полного отделения конструкции от металлической ленты, или даже окончательное формирование корпуса может иметь место после того, как последняя часть контура отрежется от металлической ленты, при установке в него пружинной защелки во втором этапе.

Конструкция изготовленного таким оразом корпуса не требует сварки; а только операций отрезания и штамповки-гибки, Формула изобретения

1,Способ изготовления корпуса запирающего устройства типа "клюв попугая", согласно которому на металлической ленте последовательно осуществляют гравирование, отреэание, штамповку по контуру, имеющему хвостовик, изгибание и формирование корпуса, отличающийся тем, что. с целью упрощения процесса изготовления, на контур дополнительно вдоль центральной оси хвостовика наносят разметку в виде дорожки, а по обе стороны от нее наносят разметку под отверстия и прорезь, на месте которых во время осуществления вырубки пробивают соответственно два симметричных отверстия и прорезь, нижний конец которой после завершения формирования корпуса оформляют в виде мостика. соединяющего противолежащие поверхности корпуса, 2,Корпус запирающего устройства типа

"клюв попугая". содержащий две противолежащие поверхности, соединенные на своем нижнем конце мостиком П-образной формы в своей центральной части с прилегающими одна к другой внутренними поверхностями, и прорезь, нижним концом которой является горизонтальная полка сечения мостика. отл ича ющи йся тем, что, с целью повышения надежности запирания. корпус в своей верхней части дополнительно имеет крючок с Ч-образным поперечным сечением. а центральная зона корпуса снабжена расположенными на одной оси отверстиями для размещения пружинной защелки, при этом верхний конец прорези расположен выше уровня отверстий:

1834649

В фаг4
