Реферат



Использование: для очистки газов от вредных выбросов тепловых электростанций в энергетической или цементной промышленности . Сущность изо.бретения: газ, выходя из дымоходной трубы и предварительно охлаждаясь .направляется в шторчатые тканевые фильтры, а затем пройдя тонкую фильтрацию, охлаждается до получения конденсата в охладителе, путем подачи в распылительную форсунку пара. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (и)э 8 01 0 46/00

ГОСУДАРСТВЕН.ЮЕ. ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ал i„, т т 4Щ

3 . -",АР .

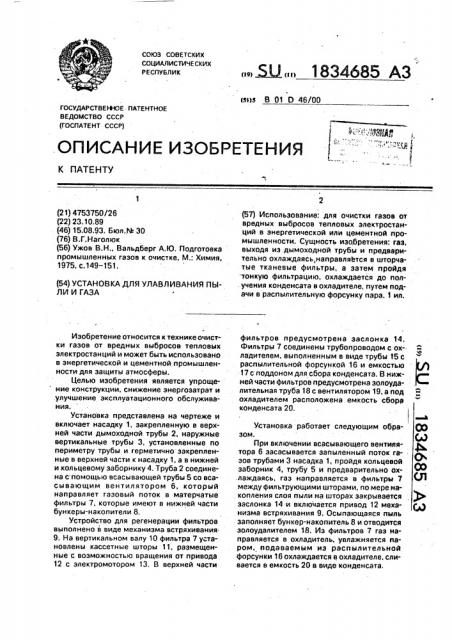

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (21) 4753750/26 (22) 23.10.89 (46) 15.08.93. Бюл.,М 30 (76) В.Г.Наголюк (56) Ужов В.H., Вальдберг А.Ю. Подготовка промышленных газов к очистке, М.: Химия, 1975, с.149-151. (54) УСТАНОВКА ДЛЯ УЛАВЛИВАНИЯ ПЫЛИ И ГАЗА т

Изобретение относится к технике очистки газов от вредных выбросов тепловых электростанций и может быть использовано в энергетической и цементной промышленности для защиты атмосферы.

Целью изобретения является упроще ние конструкции, снижение энергозатрат и .улучшение эксплуатационного обслуживания.

Установка представлена на чертеже и включает насадку 1, закрепленную в верхней части дымоходной трубы 2, наружные вертикальные трубы 3 ° установленные по периметру трубы и герметично закрепленные в верхней части к насадку 1, а в нижней и кольцевому заборнику 4. Труба 2 соединена с помощью всасывающей трубы 5 со всасывающим вентилятором 6, который направляет газовый поток в матерчатые фильтры 7, которые имеют в нижней части бункеры-накопители 8.

Устройство для регенерации фильтров выполнено в виде механизма встряхивания.

9; На вертикальном валу 10 фильтра 7 установлены кассетные шторы 11, размещенные с возможностью вращения от привода

12 с электромотором 13. В верхней части

„„5lJ.„„1834685 АЗ (57) Использование: для очистки газов от вредных выбросов тепловых электростанций в энергетической или цементной промышленности. Сущность изобретения: газ, выходя из дымоходной трубы и предварительно охлаждаясь,направляЬтся в шторчатые тканевые фильтры, а затем пройдя тонкую фильтрацию, охлаждается до пол. учения конденсата в охладителе, путем подачи в распылительную форсунку пара. 1 ил. фильтров предусмотрена заслонка 14.

Фильтры 7 соединены трубопроводом с ох- Я ладителем, выполненным в виде трубы 15 с распылительной форсункой 16 и емкостью

17 с поддоном для сбора конденсата. В нижней части фильтров предусмотрена золоудалительная труба 18 с вентилятором 19, а под охладителем расположена емкость сбора конденсата 20.

° валяй

Установка работает следующим обра- QQ эом. 6д

При включении всасывающего вентиля- р тора 6 засасывается запыленный поток газов трубами 3 насадка 1, пройдя кольцевой заборник 4, трубу 5 и предварительно ох.лаждаясь, газ направляется в фильтры 7 М между фильтрующими шторами, по мере на. копления слоя пыли на шторах закрывается заслонка 14 и включается привод 12 меха- л з низма встряхивания 9. Осыпающаяся пыль заполняет бункер-накопитель 8 и отводится эолоудалителем 18. Из фильтров 7 газ направляется в охладитель, увлажняется паром, подаваемым иэ распылительной форсунки 16 охлаждается в охладителе. сливается в емкость 20 в виде конденсата.

1834685

Составитель Н.Ковалева

Техред M.Ìîðãåíòàë Корректор С,Лисина

Редактор

Заказ 2694 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение простое по устройству и может быть изготовлено и установлено ре- монтными рабочими любого предприятия и дает возможность обеспечить очистку запыленных выбросов больших и малых электростанций, цементных заводов и тепловых котельных.

Формула изобретения

Установка для улавливания пыли и газа, содержа(цая дымоходную трубу, всасывающий вентилятор, матерчатые фильтры с регенерирующим приспособлением и бункерЬм-накопителем в нижней части и ох-. ладитель, отличающаяся тем, что, с целью упрощения конструкции, снижения энергозатрат и улучшения эксплуатацион,ного обслуживания, дымоходная труба снабжена насадком и кольцевым заборником; размещенными соответственно в ее верхней и нижней частях, и наружными вертикальными трубами, установленными по периметру трубы и герметично закрепленными соответственно в верхней и нижней частях к насадку и заборнику, фильтры выполнены в виде кассетных штор, установленных по высоте вертикального вала с возможностью вращения, при этом регенерующее приспособление выполнено в виде механизма встряхивания, охладитель установлен после фильтров и выполнен в виде емкости с внутренней трубой и распылительной форсункой, а вентилятор расположен между кольцевым заборником и фильтрами.
