Штамп для рельефной штамповки

Штамп для рельефной штамповки

Иллюстрации

Показать все

Реферат



Использование: на металлообрабатывающих предприятиях, выпускающих чеканные художественные изделия. Сущность изобретения: матрица штампа изготовлена из легкообрабатываемого металла. Полиуретановый пуансон размещён в стальном контейнере и имеет рабочую поверхность геометрически точно соответствующей рельефу матрицы, 1 ил.

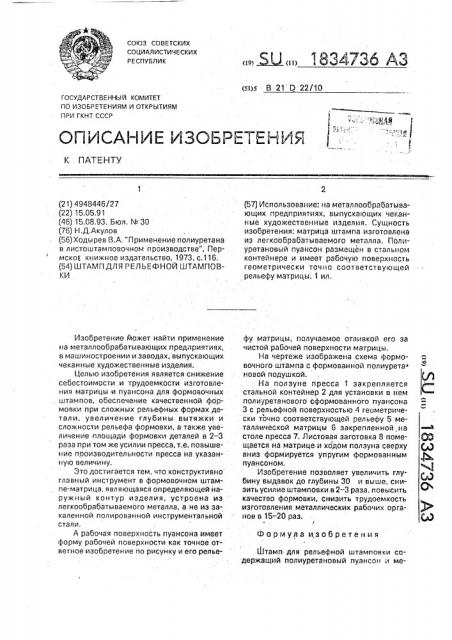

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sl)s В 21 D 22/10

ГОС УДАР СТ В Е ННЫ и КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

СПИСАНИЕ ИЗСБРЕТЕНИЯ

К ПАТЕНТУ

Формула изобретения (21) 4948446/27 (22) 15.05.91 (46) 15.08.93. Бюл. N 30 (76) H.Ä,Àêóëoâ (56) Ходырев В.А, "Применение полиуретана в листоштамповочном производстве", Пермское книжное издательство, 1973, с.116. (54) ШТАМП ДЛЯ РЕЛЬЕФНОЙ ШТАМПОВКИ

Изобретение может найти применение на металлообрабатывающих предприятиях, в машиностроении и заводах, выпускающих чеканные художественные изделия.

Целью изобретения является снижение себестоимости и трудоемкости изготовления матрицы и пуансона для формовочных штампов, обеспечение качественной формовки при сложных рельефных формах детали, увеличение глубины вытяжки и сложности рельефа формовки, а также увеличение площади формовки деталей в 2-3 раза при том же усилии пресса, т,е. повышение пооизводительности пресса на указанную величину.

Это достигается тем, что конструктивно главный инструмент в формовочном штампе-матрица, являющаяся определяющей наружный контур изделия, устроена из легкообрабатываемого металла, а не иэ закаленной полированной инструментальной стали.

А рабочая поверхность пуансона имеет форму рабочей поверхности как точное ответное изобретение по рисунку и его репье„„. Ы„„1834736 АЗ (57) Использование: на металлообрабатывающих предприятиях, выпускающих чеканные художественные изделия. Сущность изобретения: матрица штампа изготовлена иэ легкообрабатываемого металла. Полиуретановый пуансон размещен в стальном контейнере и имеет рабочую поверхность геометрически точно соответствующей рельефу матрицы; 1 ил. фу матрицы, получаемое отливкой его за чистой рабочей поверхности матрицы, На чертеже изображена схема формовочного штампа с формованной полиурета. новой подушкой.

На ползуне пресса 1 закрепляется стальной контейнер 2 для установки в нем полиуретанового сформованного пуансона

3 с рельефной поверхностью 4 геометрически точно соответствующей рельефу 5 металлической матрицы 6 закрепленной на столе пресса 7. Листовая заготовка 8 помещается на матрице-и ходом ползуна сверху вниз формируется упругим формованным пуансоном.

Изобретение. позволяет увеличить глубину выдавок до глубины 30 и выше, снизить усилие штамповки в 2 — 3 раза, повысить качество формовки, снизить трудоемкость изготовления металлических рабочих органов в 15-20 раз.

1 штамп для рельефной штамповки содержащий полиуретановый пуансон и ме1834736

Составитель А.Городнова

Техред М.Моргентал Корректор M,Øàðîøè

Редактор

Заказ 2697 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская нэб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 таллическую матрицу с профилированной рабочей поверхностью, о т л и ч а ю щ и йс я тем, что, с целью повышения качества готовых изделий, снижения усилия штамповки и трудоемкости изготовления штампа, матрица изготовлена из мягкого легкообрабатываемого металла, а пуансон выполнен с рабочей поверхностью, идентичной профилированной рабочей по5 верхности матрицы.
