?83475

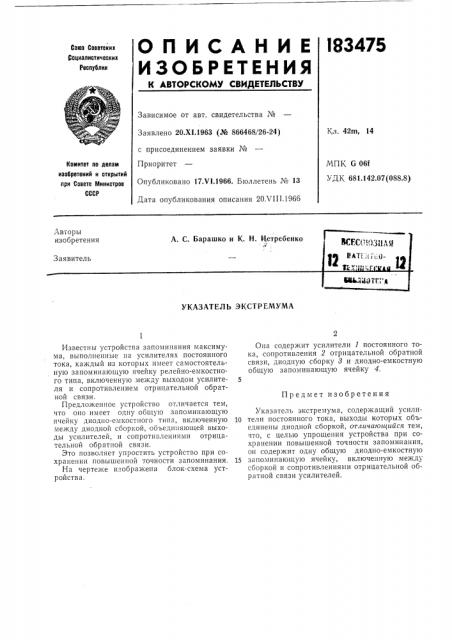

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 20.Х!.1963 (¹ 866468/26-24) с присоединением заявки №

Приоритет

Опубликовано 17.Ч1.1966. Бюллетень № 13

Дата опубликования описания 20Х111.1966

Кл. 42m, 14

Комитет ло делам изобретений и открытий при Совете Министров

СССР

МПК G 06f

УДК 681.142.07(088.8) Авторы изобретения

А, С. Барашко и К. Н. Нетребенко

ВСЕС(. 1г13Ц Л Ц

? ИAT{: { 7!: О-,уз

И

Чг ° 1 ° ° л. ю

Заявитель

УКАЗАТЕЛЬ ЭКСТРЕМУМА

Известны устройства запоминания максимума, выполненные на усилителях постоянного тока, каждый из которых имеет самостоятельную запоминающую ячейку релейно-емкостного типа, включенную между выходом усилителя и сопротивлением отрицательной обратной связи.

Предложенное устройство отличается тем, что опо имеет одну общую запоминающую ячейку диодпо-емкостного типа, включенную между диодной сборкой, объединяющей выходы усилителей, и сопротивлениями отрицательной обратной связи.

Это позволяет упростить устройство при сохранении повышенной точности запоминания.

На чертеже изображена блок-схема устройства.

Она содержит усилители 1 постоянного тока, сопротивления 2 отрицательной обратной связи, диодную сборку 3 и диодно-емкостную общую запоминающую ячейку 4.

Предмет изобретения

Указатель экстремума, содержащий усили1о тели постоянного тока, выходы которых объединены диодной сборкой, отличающийся тем, что, с целью упрощения устройства при сохранении повышенной точности запоминания, он содержит одну общую диодно-емкостную

15 запоминающую ячейку, включенную между сборкой и сопротивлениями отрицательной обратной связи усилителей.

183475
